Geberit Rohbauset mit Zulauf, d50 für CleanLine Duschrinnen
Produktnummer:
154159001
Hersteller:
Geberit
Herstellernummer:
154159001
EAN:
4025410592392
Geberit Rohbauset mit Zulauf, d50 für CleanLine Duschrinnen
184,58 €*
Produktinformationen "Geberit Rohbauset mit Zulauf, d50 für CleanLine Duschrinnen"

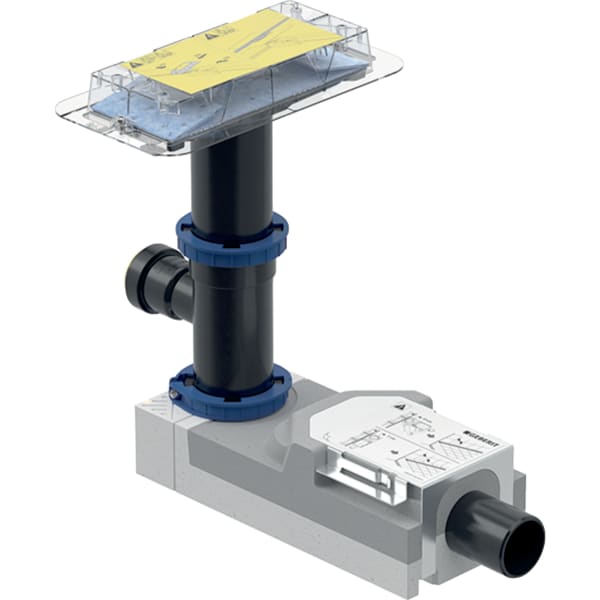

Geberit Rohbauset mit Zulauf, für Duschrinnen der Reihe CleanLine

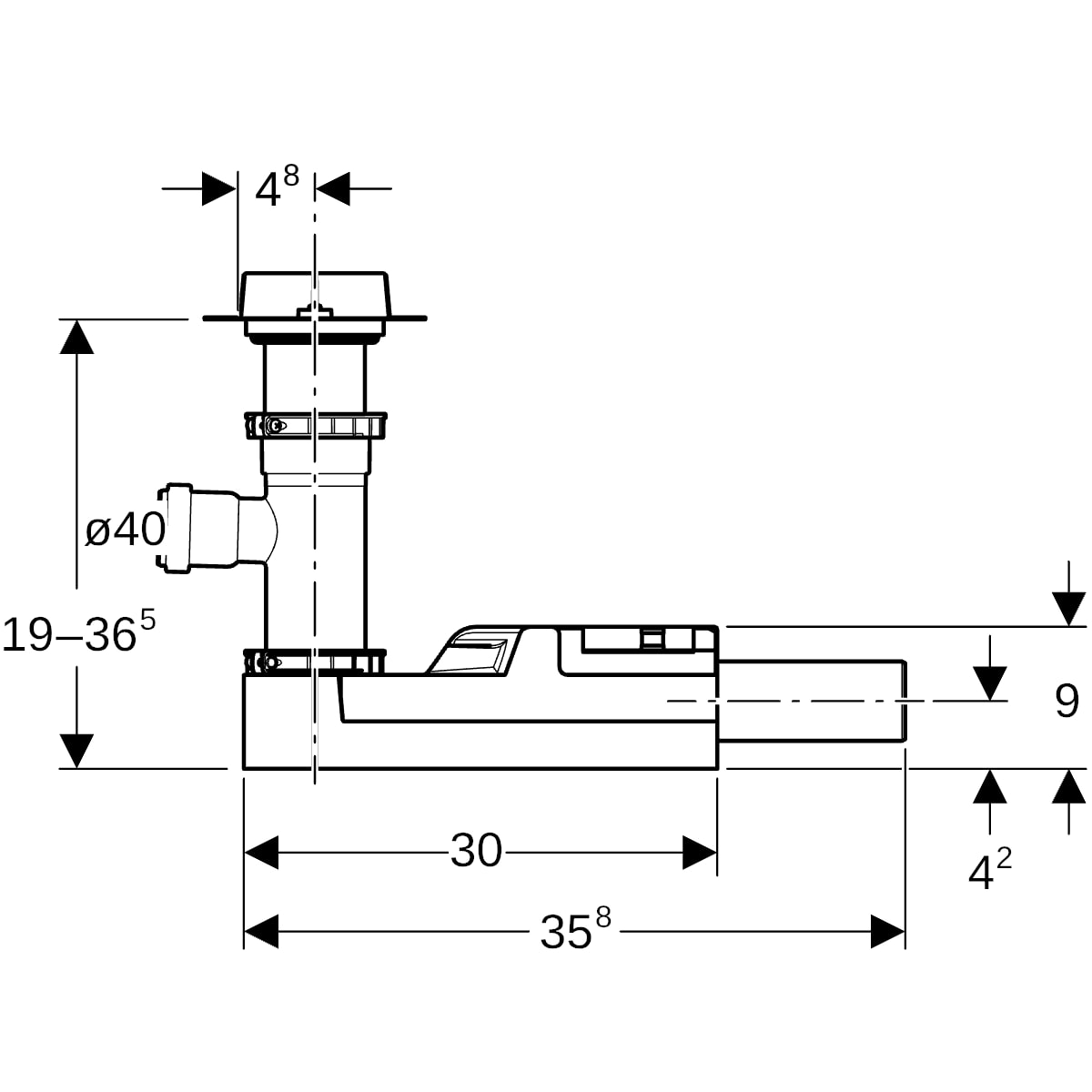

Technische Eigenschaften
Technische Eigenschaften
- Ablaufleistung (l/s): 0,8 l/s
- Sperrwasserhöhe (mm): 50 mm
- Form: Sonstige
- DN / Nennweite: 50
- d, ø / Außendurchmesser (mm): 50 mm
- d1, ø / Außendurchmesser (mm): 40 mm
- L / Länge (cm): 30 cm
- L1 / Länge (cm): 35,8 cm
- B / Breite (cm): 13 cm
- H / Höhe (cm): 9 cm
- H1 / Höhe (cm): 19-36,5 cm
- h / Höhe Teilmaß (cm): 4,2 cm
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Abzweig 88,5° aus PE, ø 63 / 40 mm
- Befestigungsmaterial
- Distanzplatte, Stärke 2 cm
- Duschrinne der Reihe CleanLine
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss: | Schiebeende |
|---|---|
| Auslasswinkel: | 90-90 ° |
| Batteriekennzeichnung Kennzeichen: | nein |
| Befestigungsmethode: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Einstellbares Aufsatzstück: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Form des Gitters: | sonstige |
| Geeignet für Betonboden: | nein |
| Geeignet für Vinylboden: | nein |
| Geeignet für beschichteten Boden: | nein |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamtbreite: | 130 mm |
| Gesamthöhe: | 365 mm |
| Gesamtlänge: | 358 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | nein |
| Höhenverstellbar: | ja, nein |
| Material Gitter: | Stahl |
| Mit Gitter: | nein |
| Mit Klemmring für Vinylboden: | nein |
| Mit Sandfänger/Sandfalle: | nein |
| Mit Siphon: | ja |
| Nenndurchmesser: | DN 50 |
| Oberflächenschutz Gitter: | unbehandelt |
| REACH Datum: | 2024-02-28 |
| REACH Kennzeichen: | nein |
| Richtung Auslass: | horizontal |
| Rohraußendurchmesser: | 50 mm |
| Sandbeschichtet: | nein |
| Schließbar: | nein |
| Sperrwasserhöhe: | 50 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | ja |
| Werkstoff Bodenablauf: | Kunststoff |
| Werkstoffgüte Bodenablauf: | sonstige |
| Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
| Winkel schräger Auslass: | 90 ° |
