Geberit Rohbauset, zu Duschrinne CleanLine, d40 H65
Produktnummer:
154152001
Hersteller:
Geberit
Herstellernummer:
154152001
EAN:
4025416364818

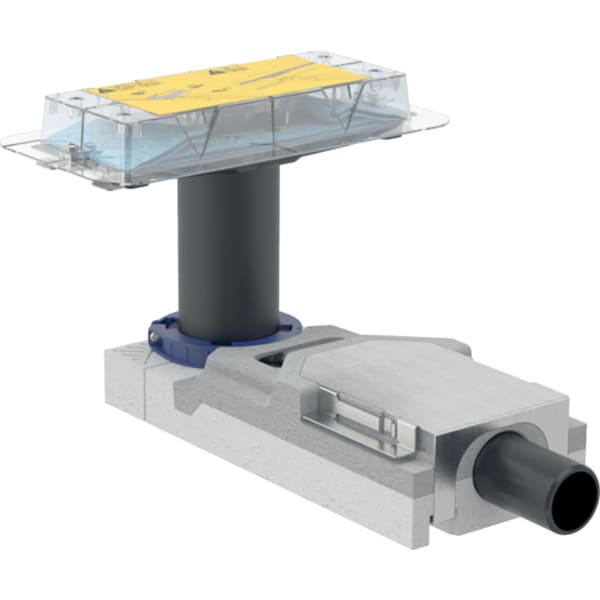

Geberit Rohbauset, zu Duschrinne CleanLine, d40 H65
183,87 €*
Produktinformationen "Geberit Rohbauset, zu Duschrinne CleanLine, d40 H65"
Geberit Rohbauset für CleanLine Duschrinnen, für Estrichhöhe am Einlauf 65–90 mm
Verwendungszwecke
Verwendungszwecke
- Zum Einbau innerhalb von Gebäuden
- Zur Entwässerung von Geberit Duschrinnen der Reihe CleanLine
- Für Verbundabdichtungen
- Zur Aufnahme des Abwassers eines einzelnen Brausekopfs
- Zum Einbau bei sehr geringem Fußbodenaufbau
- Abweichend zu Anforderungen aus EN 1253 ist die Sperrwasserhöhe nur 30 mm
- Grundkörper aus EPS zur Schallentkopplung und Geruchsverschlussaufnahme
- Ablaufleistung (l/s): 0,4 l/s
- Sperrwasserhöhe (mm): 30 mm
- Form: Sonstige
- DN / Nennweite: 40
- d, ø / Außendurchmesser (mm): 40 mm

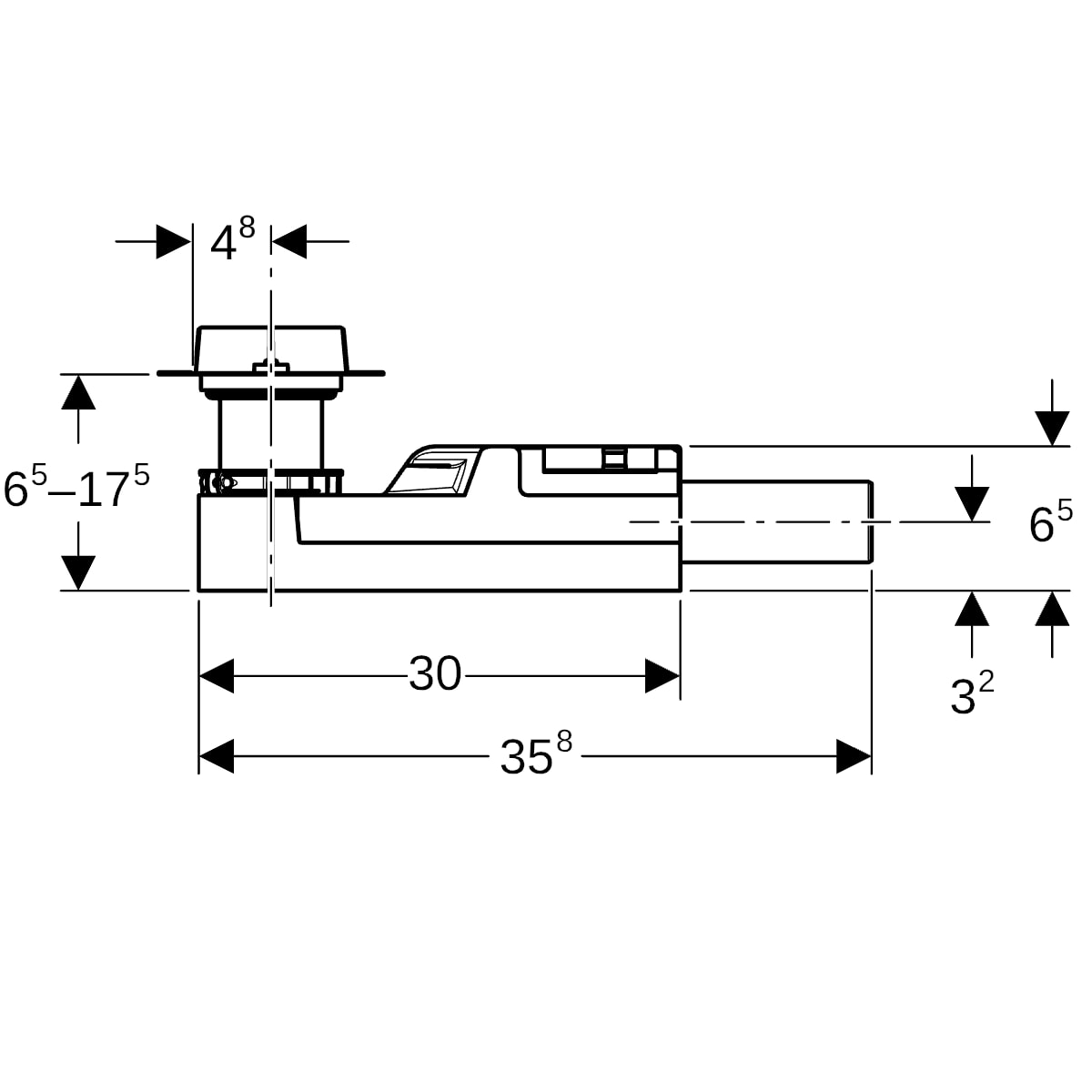

- L / Länge (cm): 30 cm
- L1 / Länge (cm): 35,8 cm

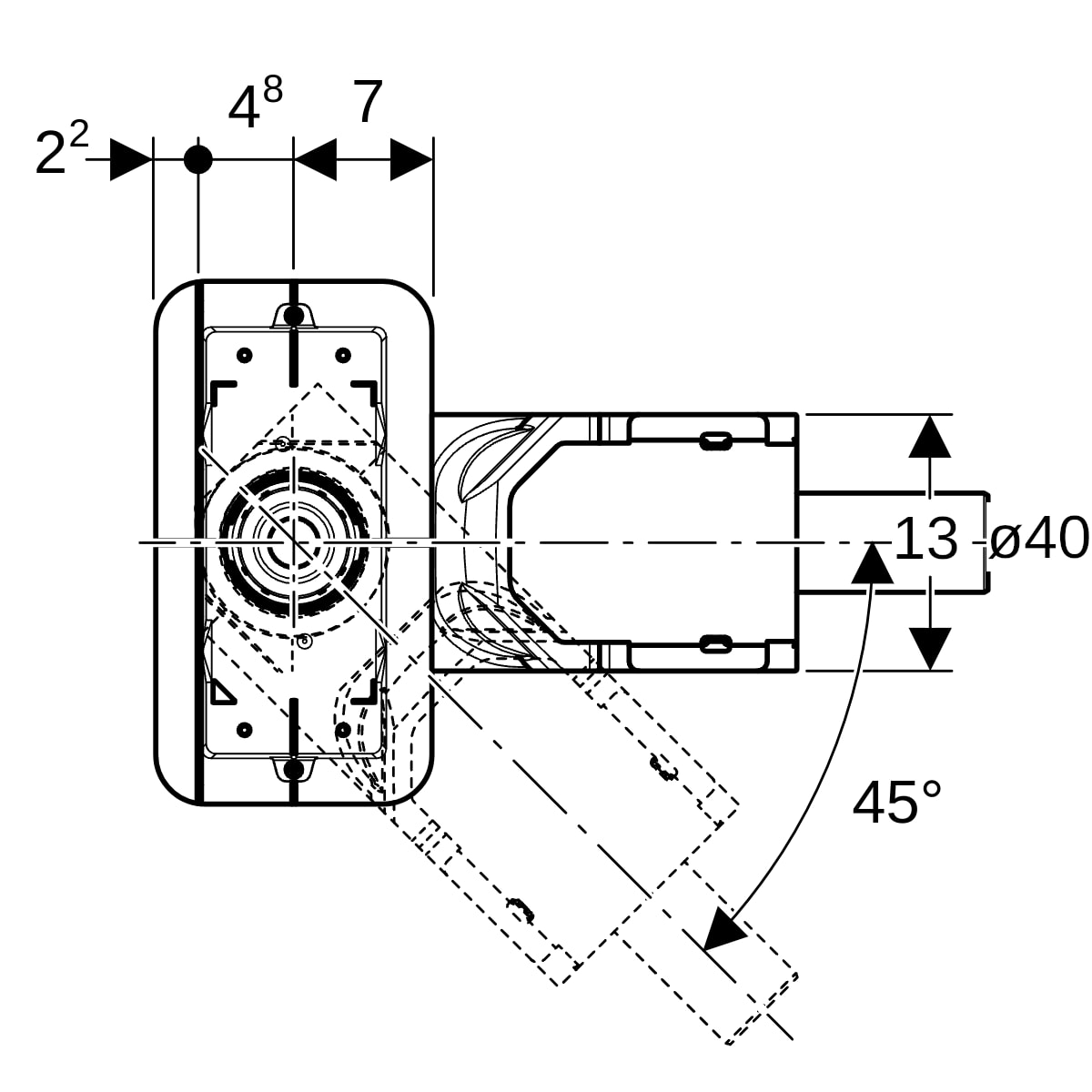

- B / Breite (cm): 13 cm
- H / Höhe (cm): 6,5 cm
- H1 / Höhe (cm): 6,5-17,5 cm
- h / Höhe Teilmaß (cm): 3,2 cm
- Bauschutzdeckel mit Abzugskante
- Dünnbettaufsatz
- Geruchsverschluss aus PE-HD
- Befestigungsmaterial
- Duschrinne der Reihe CleanLine
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |

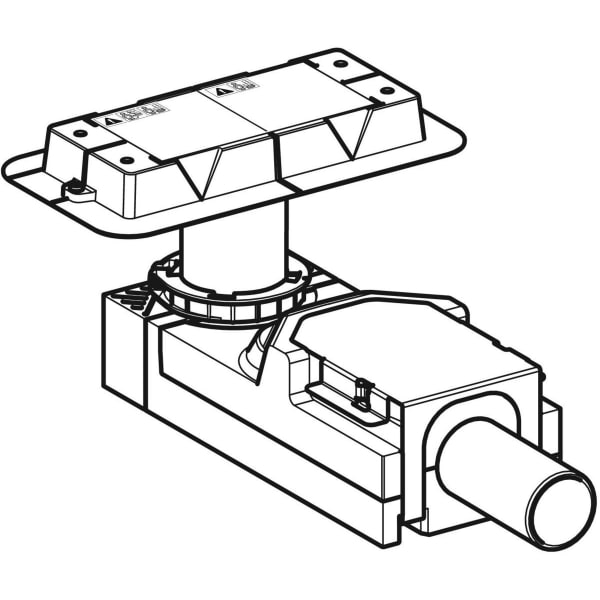

| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss: | Schiebeende |
|---|---|
| Auslasswinkel: | 90-90 °, 90-90 ° |
| Batteriekennzeichnung Kennzeichen: | nein |
| Befestigungsmethode: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Einstellbares Aufsatzstück: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Form des Gitters: | sonstige |
| Geeignet für Betonboden: | nein, nein |
| Geeignet für Vinylboden: | nein |
| Geeignet für beschichteten Boden: | nein |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamtbreite: | 130 mm, 130 mm |
| Gesamthöhe: | 175 mm, 175 mm |
| Gesamtlänge: | 358 mm, 358 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | nein, nein |
| Höhenverstellbar: | ja, nein |
| Material Gitter: | Stahl |
| Mit Gitter: | nein |
| Mit Klemmring für Vinylboden: | nein |
| Mit Sandfänger/Sandfalle: | nein |
| Mit Siphon: | ja |
| Nenndurchmesser: | DN 40 |
| Oberflächenschutz Gitter: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Richtung Auslass: | horizontal, horizontal |
| Rohraußendurchmesser: | 40 mm, 40 mm |
| Sandbeschichtet: | nein |
| Schließbar: | nein |
| Sperrwasserhöhe: | 30 mm, 30 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | ja, ja |
| Werkstoff Bodenablauf: | Kunststoff |
| Werkstoffgüte Bodenablauf: | sonstige, sonstige |
| Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
| Winkel schräger Auslass: | 90 ° |
| Anschluss: | Schiebeende |
|---|---|
| Auslasswinkel: | 90-90 °, 90-90 ° |
| Batteriekennzeichnung Kennzeichen: | nein |
| Befestigungsmethode: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Einstellbares Aufsatzstück: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Form des Gitters: | sonstige |
| Geeignet für Betonboden: | nein, nein |
| Geeignet für Vinylboden: | nein |
| Geeignet für beschichteten Boden: | nein |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamtbreite: | 130 mm, 130 mm |
| Gesamthöhe: | 175 mm, 175 mm |
| Gesamtlänge: | 358 mm, 358 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | nein, nein |
| Höhenverstellbar: | ja, nein |
| Material Gitter: | Stahl |
| Mit Gitter: | nein |
| Mit Klemmring für Vinylboden: | nein |
| Mit Sandfänger/Sandfalle: | nein |
| Mit Siphon: | ja |
| Nenndurchmesser: | DN 40 |
| Oberflächenschutz Gitter: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Richtung Auslass: | horizontal, horizontal |
| Rohraußendurchmesser: | 40 mm, 40 mm |
| Sandbeschichtet: | nein |
| Schließbar: | nein |
| Sperrwasserhöhe: | 30 mm, 30 mm |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | ja, ja |
| Werkstoff Bodenablauf: | Kunststoff |
| Werkstoffgüte Bodenablauf: | sonstige, sonstige |
| Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
| Winkel schräger Auslass: | 90 ° |
