Geberit Silent-db20 Bogenabzweig 88,5Gr d110/110
Produktdatenblatt (PDF)
16,10 €*
% UVP: 19,64 €* (18.02% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
310108141
Hersteller:
Geberit
Herstellernummer:
310108141
EAN:
4025416085195
Geberit Silent-db20 Bogenabzweig 88,5Gr d110/110
16,10 €*
% 19,64 €* (18.02% gespart)Produktinformationen "Geberit Silent-db20 Bogenabzweig 88,5Gr d110/110"
Geberit Silent-db20 Bogenabzweig 88,5°
Verwendungszwecke
Verwendungszwecke
- Für Gebäude mit erhöhten Schallschutzanforderungen
- Zur Gebäudeentwässerung
- Mit Innenradius
- Maximale Lagertemperatur (°C): 40 °C
- Werkstoff: PE-S2
- Wärmeausdehnung (mm/(m·K)): 0,17 mm/(m·K)
- Form: Bogenabzweig
- Wärmeleitfähigkeit Rohr (W/(m·K)): 0,43 W/(m·K)

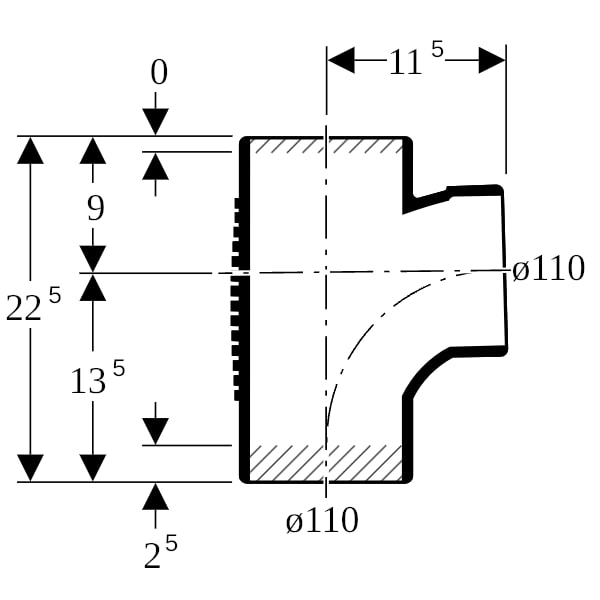

- DN / Nennweite: 100 / 100
- d, ø / Außendurchmesser (mm): 110 mm
- d1, ø / Außendurchmesser (mm): 110 mm
- arc / Winkel (°): 88,5 °
- H / Höhe (cm): 22,5 cm
- X1 / Schenkellänge / L-Maß (cm): 13,5 cm
- X2 / Schenkellänge / L-Maß (cm): 11,5 cm
- X3 / Schenkellänge / L-Maß (cm): 9 cm
- K1 / maximale Kürzung (cm): 2,5 cm
- K3 / maximale Kürzung (cm): 0 cm
- Ks1 / maximale Kürzung bei Spiegelschweißung (cm): 3 cm
- Ks2 / maximale Kürzung bei Spiegelschweißung (cm): 1,5 cm
- Ks3 / maximale Kürzung bei Spiegelschweißung (cm): 1 cm
- Länge Anschluss 3 (mm): 90 mm
- Länge Anschluss 1 (mm): 135 mm
- Länge Anschluss 2 (mm): 115 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Kunststoffschweißende, Kunststoffschweißende |
|---|---|
| Anschluss 2: | Kunststoffschweißende, Kunststoffschweißende |
| Anschluss 3: | Kunststoffschweißende, Kunststoffschweißende |
| Ausführung: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | ja |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 135 mm, 135 mm |
| Länge Anschluss 2: | 115 mm, 115 mm |
| Länge Anschluss 3: | 90 mm, 90 mm |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | nein |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 100, DN 100 |
| Nenndurchmesser Anschluss 2: | DN 100, DN 100 |
| Nenndurchmesser Anschluss 3: | DN 100, DN 100 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 110 mm, 110 mm |
| Rohraußendurchmesser Anschluss 2: | 110 mm, 110 mm |
| Rohraußendurchmesser Anschluss 3: | 110 mm, 110 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Wanddicke Anschluss 1: | 6 mm, 6 mm |
| Wanddicke Anschluss 2: | 6 mm, 6 mm |
| Wanddicke Anschluss 3: | 6 mm, 6 mm |
| Werkstoff des Anschlusses 1: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoff des Anschlusses 2: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoff des Anschlusses 3: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoffgüte Anschluss 1: | PE-S2, PE-S2 |
| Werkstoffgüte Anschluss 2: | PE-S2, PE-S2 |
| Werkstoffgüte Anschluss 3: | PE-S2, PE-S2 |
| Winkel: | 88 °, 88 ° |
| Zugfest: | ja |
