Geberit Silent-db20 Reinigungsstück 90Gr mit runder Serviceöffnung d75
19,52 €*
% UVP: 23,80 €* (17.98% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
307333141
Hersteller:
Geberit
Herstellernummer:
307333141
EAN:
4025416084976
Geberit Silent-db20 Reinigungsstück 90Gr mit runder Serviceöffnung d75
19,52 €*
% 23,80 €* (17.98% gespart)Produktinformationen "Geberit Silent-db20 Reinigungsstück 90Gr mit runder Serviceöffnung d75"
Geberit Silent-db20 Reinigungsstück 90° mit runder Serviceöffnung
Verwendungszwecke
Verwendungszwecke
- Zur Gebäudeentwässerung
- Für Gebäude mit erhöhten Schallschutzanforderungen
- Mit Dichtung aus EPDM
- Maximale Lagertemperatur (°C): 40 °C
- Werkstoff: PE-S2
- Wärmeausdehnung (mm/(m·K)): 0,17 mm/(m·K)
- Form: Sonstige
- Wärmeleitfähigkeit Rohr (W/(m·K)): 0,43 W/(m·K)

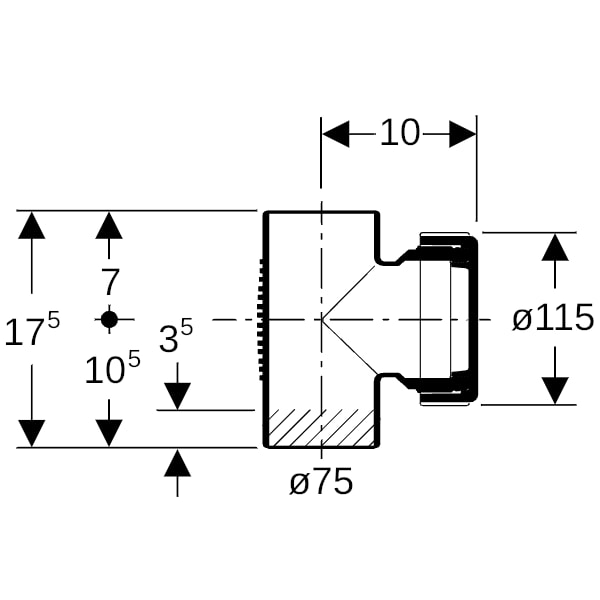

- DN / Nennweite: 70
- d, ø / Außendurchmesser (mm): 75 mm
- arc / Winkel (°): 90 °
- D / Außendurchmesser (cm): 11,5 cm
- L / Länge (cm): 10 cm
- H / Höhe (cm): 17,5 cm
- X1 / Schenkellänge / L-Maß (cm): 10,5 cm
- X3 / Schenkellänge / L-Maß (cm): 7 cm
- K1 / maximale Kürzung (cm): 3,5 cm
- Ks1 / maximale Kürzung bei Spiegelschweißung (cm): 4,5 cm
- Ks3 / maximale Kürzung bei Spiegelschweißung (cm): 1 cm
- Länge Anschluss 3 (mm): 70 mm
- Länge Anschluss 1 (mm): 105 mm
- Länge Anschluss 2 (mm): 100 mm
- Verschlussdeckel aus PP
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Kunststoffschweißende, Kunststoffschweißende |
|---|---|
| Anschluss 2: | Außengewinde (metrisch) |
| Anschluss 3: | Kunststoffschweißende, Kunststoffschweißende |
| Ausführung: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 105 mm, 105 mm |
| Länge Anschluss 2: | 100 mm |
| Länge Anschluss 3: | 70 mm, 70 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 70, DN 70 |
| Nenndurchmesser Anschluss 2: | DN 70, DN 70 |
| Nenndurchmesser Anschluss 3: | DN 70, DN 70 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 75 mm, 75 mm |
| Rohraußendurchmesser Anschluss 2: | 115 mm, 115 mm |
| Rohraußendurchmesser Anschluss 3: | 75 mm, 75 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Wanddicke Anschluss 1: | 3 mm |
| Wanddicke Anschluss 3: | 3 mm |
| Werkstoff des Anschlusses 1: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoff des Anschlusses 2: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoff des Anschlusses 3: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoffgüte Anschluss 1: | PE-S2, PE-S2 |
| Werkstoffgüte Anschluss 2: | PE-S2, PE-S2 |
| Werkstoffgüte Anschluss 3: | PE-S2, PE-S2 |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
