Geberit Silent-db20 Schachtbogenabzweig 88,5Gr links d110/90/75
73,67 €*
% UVP: 89,85 €* (18.01% gespart)Bestellware, Lieferzeit: 10-12 Tage
Produktnummer:
310872141
Hersteller:
Geberit
Herstellernummer:
310872141
EAN:
4025416171270
Geberit Silent-db20 Schachtbogenabzweig 88,5Gr links d110/90/75
73,67 €*
% 89,85 €* (18.01% gespart)Produktinformationen "Geberit Silent-db20 Schachtbogenabzweig 88,5Gr links d110/90/75"

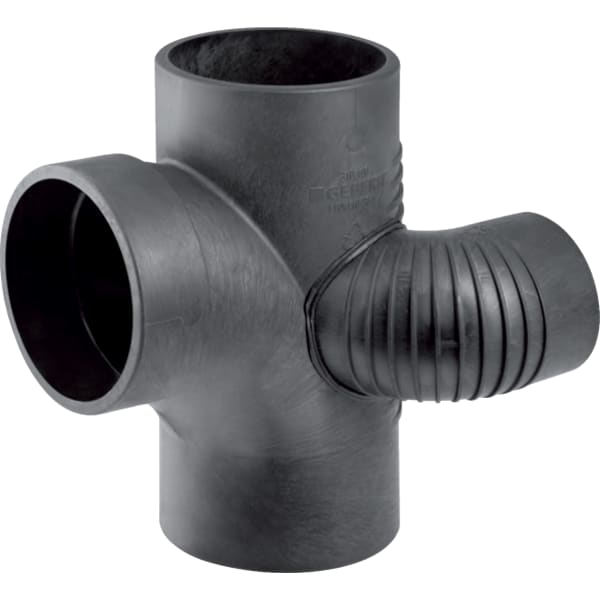

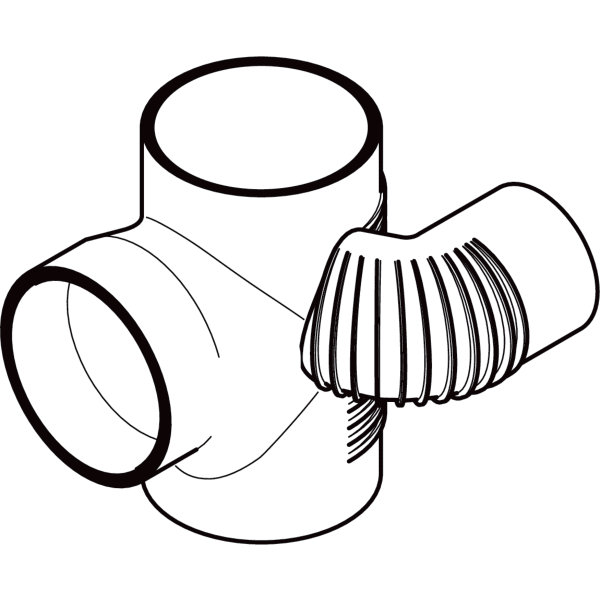

Geberit Silent-db20 Schachtbogenabzweig 88,5° links
Verwendungszwecke
Verwendungszwecke
- Für Gebäude mit erhöhten Schallschutzanforderungen
- Zur Gebäudeentwässerung
- Mit Innenradius
- Formstück geschweißt
- Maximale Lagertemperatur (°C): 40 °C
- Werkstoff: PE-S2
- Wärmeausdehnung (mm/(m·K)): 0,17 mm/(m·K)
- Form: Schachtbogenabzweig
- Wärmeleitfähigkeit Rohr (W/(m·K)): 0,43 W/(m·K)
- DN / Nennweite: 100 / 90 / 70

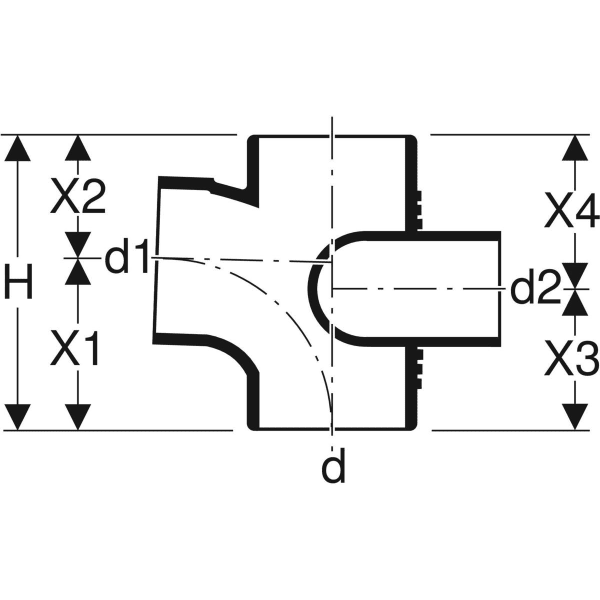

- d, ø / Außendurchmesser (mm): 110 mm
- d1, ø / Außendurchmesser (mm): 90 mm
- d2, ø / Außendurchmesser (mm): 75 mm
- arc / Winkel (°): 88,5 °

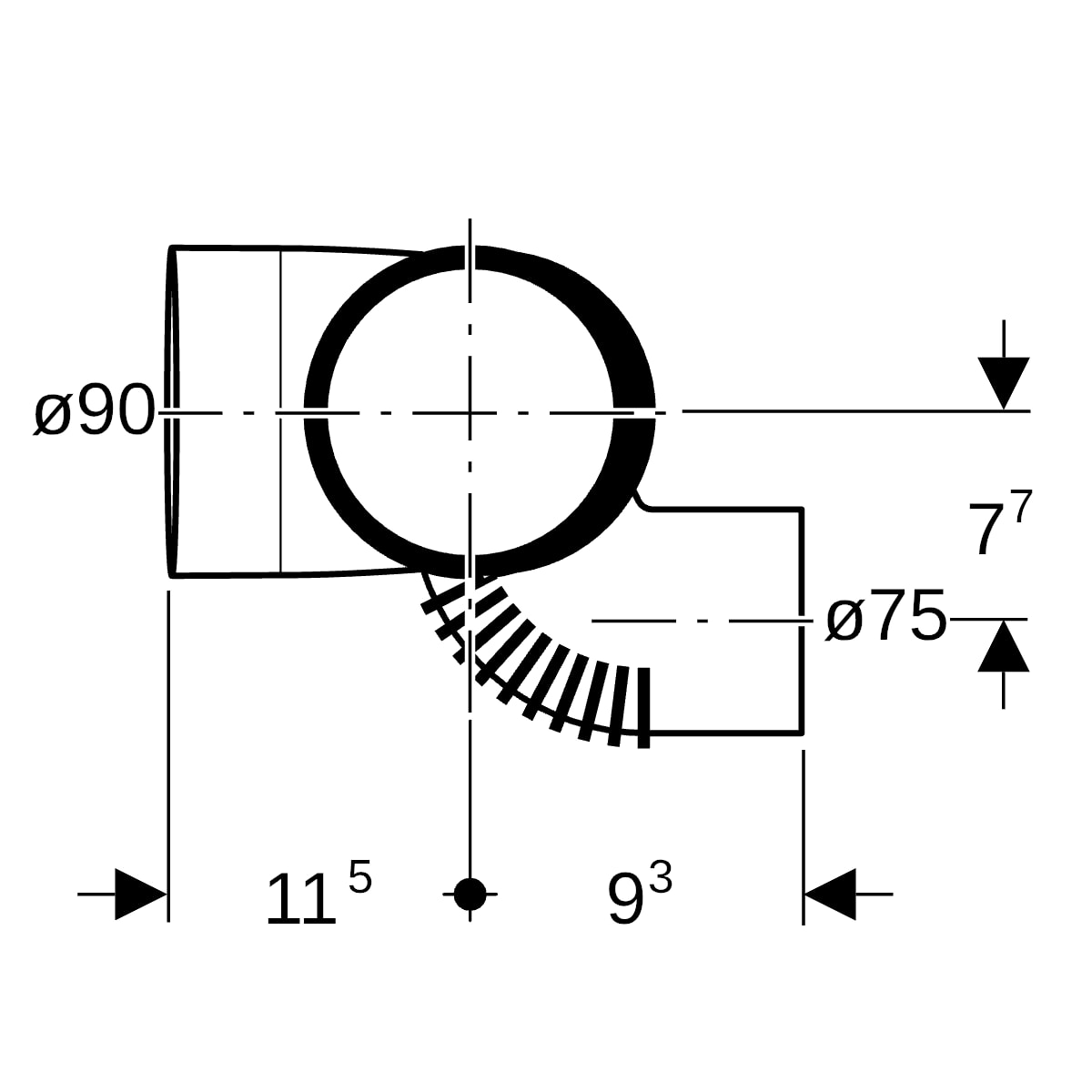

- A / Ausladung (cm): 7,7 cm

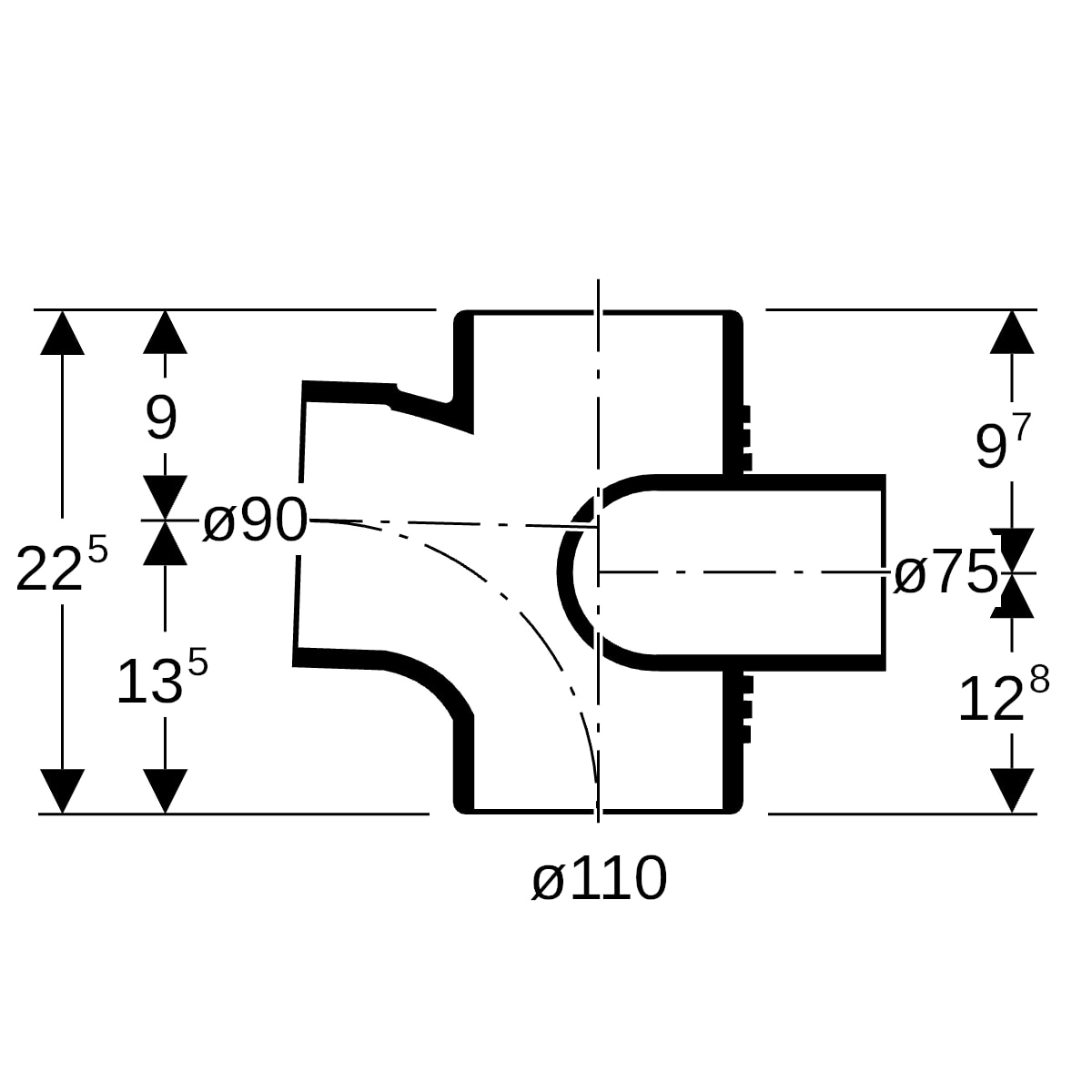

- H / Höhe (cm): 22,5 cm
- X1 / Schenkellänge / L-Maß (cm): 13,5 cm
- X2 / Schenkellänge / L-Maß (cm): 9 cm
- X3 / Schenkellänge / L-Maß (cm): 12,8 cm
- X4 / Schenkellänge / L-Maß (cm): 9,7 cm
- X5 / Schenkellänge / L-Maß (cm): 11,5 cm
- X6 / Schenkellänge / L-Maß (cm): 9,3 cm
- Ks1 / maximale Kürzung bei Spiegelschweißung (cm): 5 cm
- Ks2 / maximale Kürzung bei Spiegelschweißung (cm): 2 cm
- Ks5 / maximale Kürzung bei Spiegelschweißung (cm): 1 cm
- Ks6 / maximale Kürzung bei Spiegelschweißung (cm): 1,5 cm
- Länge Anschluss 3 (mm): 0 mm
- Länge Anschluss 4 (mm): 0 mm
- Länge Anschluss 1 (mm): 0 mm
- Länge Anschluss 2 (mm): 0 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Kunststoffschweißende, Kunststoffschweißende |
|---|---|
| Anschluss 2: | Kunststoffschweißende, Kunststoffschweißende |
| Anschluss 3: | Kunststoffschweißende, Kunststoffschweißende |
| Anschluss 4: | Kunststoffschweißende, Kunststoffschweißende |
| Ausführung: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | ja |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 100, DN 100 |
| Nenndurchmesser Anschluss 2: | DN 70, DN 70 |
| Nenndurchmesser Anschluss 3: | DN 90, DN 90 |
| Nenndurchmesser Anschluss 4: | DN 100, DN 100 |
| Oberflächenbehandlung: | unbehandelt |
| Oberflächenschutz: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 110 mm, 110 mm |
| Rohraußendurchmesser Anschluss 2: | 75 mm, 75 mm |
| Rohraußendurchmesser Anschluss 3: | 90 mm, 90 mm |
| Rohraußendurchmesser Anschluss 4: | 110 mm, 110 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Wanddicke Anschluss 1: | 6 mm, 6 mm |
| Wanddicke Anschluss 2: | 3 mm |
| Wanddicke Anschluss 3: | 5 mm, 5 mm |
| Wanddicke Anschluss 4: | 6 mm, 6 mm |
| Werkstoff: | Polyethylen (PE), Polyethylen (PE) |
| Werkstoffgüte: | sonstige |
