Geberit Silent-db20 Stütz- und Dehnmuffe d160 Dehnungskompensation und Auszugsicherung
66,65 €*
% UVP: 226,00 €* (70.51% gespart)Sofort verfügbar, Lieferzeit: 3-5 Tage
Produktnummer:
315002141
Hersteller:
Geberit
Herstellernummer:
315002141
EAN:
4025416862468
Geberit Silent-db20 Stütz- und Dehnmuffe d160 Dehnungskompensation und Auszugsicherung
66,65 €*
% 226,00 €* (70.51% gespart)Produktinformationen "Geberit Silent-db20 Stütz- und Dehnmuffe d160 Dehnungskompensation und Auszugsicherung"

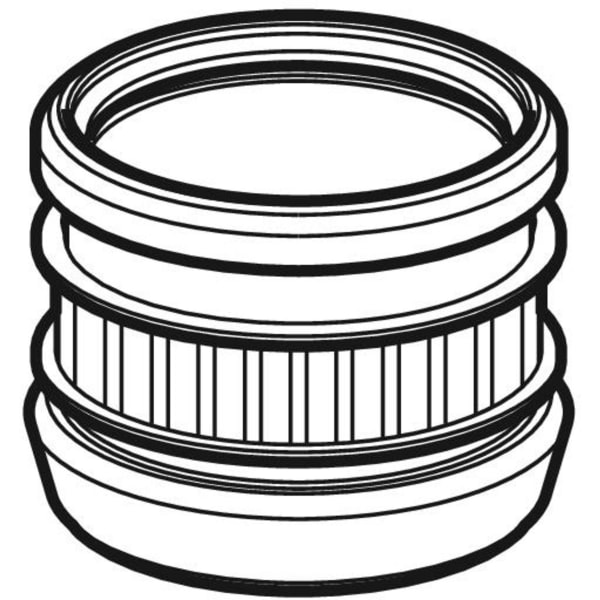

Geberit Silent-db20 Stütz- und Dehnmuffe
Verwendungszwecke
Verwendungszwecke
- Zur Gebäudeentwässerung
- Für Gebäude mit erhöhten Schallschutzanforderungen
- Für horizontale und vertikale Montage
- Zum Kombinieren mit Geberit Elektroschweißmuffen und Spannverbindern
- Mit Dehnungskompensation und Auszugsicherung
- Mit Lippendichtung aus EPDM
- Krallring aus Chromnickelstahl
- Werkstoff: PP
- Form: gerade
- DN / Nennweite: 150

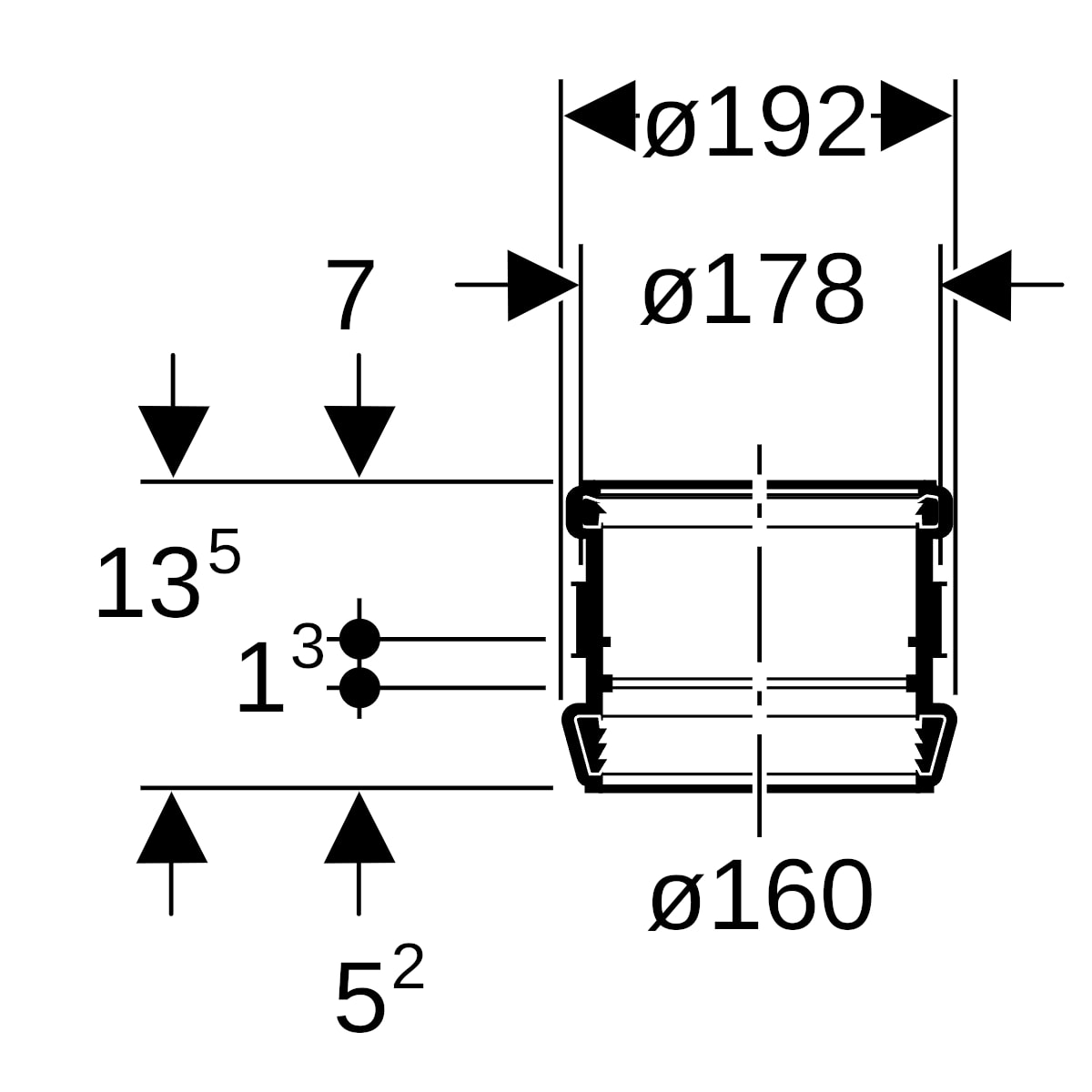

- d, ø / Außendurchmesser (mm): 160 mm
- D / Außendurchmesser (cm): 19,2 cm
- D1 / Außendurchmesser (cm): 17,8 cm
- E / Einstecktiefe (cm): 7 cm
- E1 / Einstecktiefe (cm): 5,2 cm
- H / Höhe (cm): 13,5 cm
- X / Schenkellänge / L-Maß (cm): 1,3 cm
- Länge Anschluss 1 (mm): 58,5 mm
- Länge Anschluss 2 (mm): 76,5 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebehülse, Schiebehülse, sonstige |
|---|---|
| Anschluss 2: | Schiebehülse, Schiebehülse, sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | gerade |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge: | 135 mm, 135 mm |
| Länge Anschluss 1: | 58 mm |
| Länge Anschluss 2: | 76 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 150, DN 150 |
| Nenndurchmesser Anschluss 2: | DN 150, DN 150 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 160 mm, 160 mm |
| Rohraußendurchmesser Anschluss 2: | 160 mm, 160 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Werkstoff des Anschlusses 1: | Polypropylen (PP) |
| Werkstoff des Anschlusses 2: | Polypropylen (PP) |
| Werkstoffgüte Anschluss 1: | sonstige |
| Werkstoffgüte Anschluss 2: | sonstige, sonstige |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | nein |
