Geberit Silent-PP Doppelanschlussbogen 90Gr verlänger d50/46
7,92 €*
% UVP: 9,90 €* (20% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
390289141
Hersteller:
Geberit
Herstellernummer:
390289141
EAN:
4025416936541
Geberit Silent-PP Doppelanschlussbogen 90Gr verlänger d50/46
7,92 €*
% 9,90 €* (20% gespart)Produktinformationen "Geberit Silent-PP Doppelanschlussbogen 90Gr verlänger d50/46"

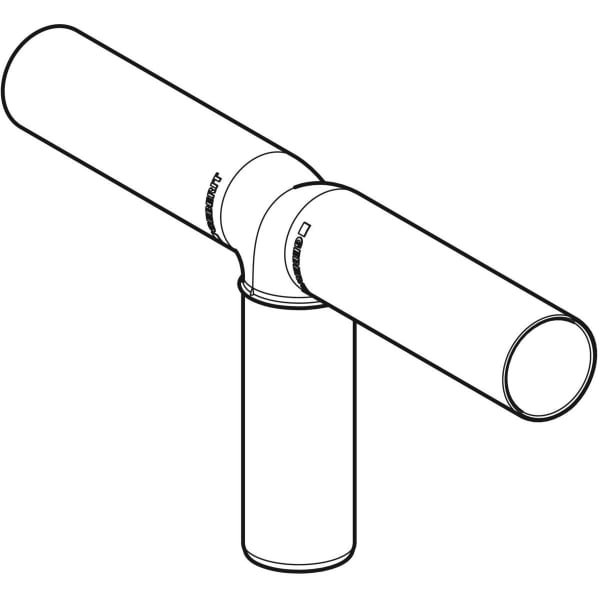

Geberit Silent-PP Doppelanschlussbogen 90° verlängert
Verwendungszwecke
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb von Gebäuden
- Schalloptimiert
- Montagetemperatur (°C): -10 – +40 °C
- Werkstoff: PP-MD
- Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
- Form: Doppelanschlussbogen

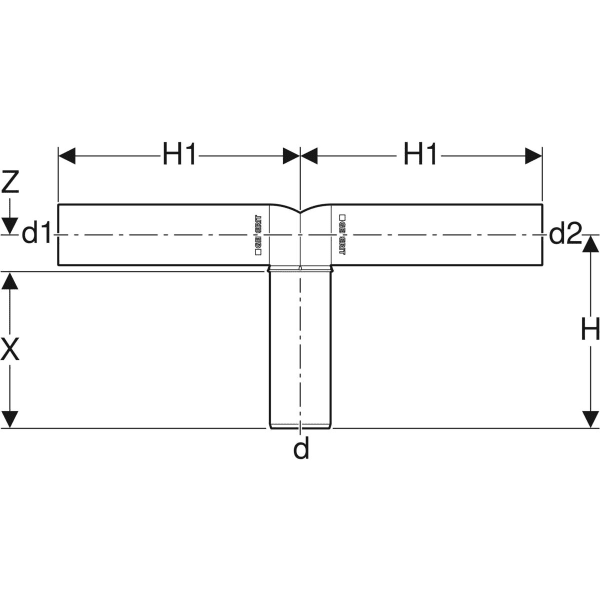

- DN / Nennweite: 50 / 40 / 40
- DN/OD / Nennweite: 50 / 40 / 40
- d, ø / Außendurchmesser (mm): 50 mm
- d1, ø / Außendurchmesser (mm): 46 mm
- d2, ø / Außendurchmesser (mm): 46 mm
- arc / Winkel (°): 90 °
- H / Höhe (cm): 16 cm
- H1 / Höhe (cm): 20 cm
- X / Schenkellänge / L-Maß (cm): 10,9 cm
- Z / Z-Maß (cm): 5,1 cm
- Länge Anschluss 3 (mm): 200 mm
- Länge Anschluss 1 (mm): 160 mm
- Länge Anschluss 2 (mm): 200 mm
- 2 Schutzdeckel
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
| Geberit Silent-PP Schutzdeckel d46 | 2,90 €* |
|
| Geberit Silent-PP Schutzdeckel d58 | 3,56 €* |
|
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Schiebeende, Schiebeende |
| Anschluss 3: | Schiebeende, Schiebeende |
| Arbeitslänge Anschluss 1: | 51 mm, 51 mm |
| Ausführung: | Y-Stück |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| Druckstufe Flansch: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| FM-Prüfung: | nein |
| Fließende Ausführung (mit Innenradius): | nein |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 160 mm, 160 mm |
| Länge Anschluss 2: | 200 mm, 200 mm |
| Länge Anschluss 3: | 200 mm, 200 mm |
| Mehrteilig: | nein |
| Mit Dichtungsmaterial: | nein |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 50, DN 50 |
| Nenndurchmesser Anschluss 2: | DN 40, DN 40 |
| Nenndurchmesser Anschluss 3: | DN 40, DN 40 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenbehandlung Anschluss 3: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 3: | unbehandelt, unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 50 mm |
| Rohraußendurchmesser Anschluss 2: | 46 mm, 46 mm |
| Rohraußendurchmesser Anschluss 3: | 46 mm, 46 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Werkstoff des Anschlusses 1: | Polypropylen (PP) |
| Werkstoff des Anschlusses 2: | Polypropylen (PP) |
| Werkstoff des Anschlusses 3: | Polypropylen (PP), Polypropylen (PP) |
| Werkstoffgüte Anschluss 1: | PP-MD, PP-MD |
| Werkstoffgüte Anschluss 2: | PP-MD, PP-MD |
| Werkstoffgüte Anschluss 3: | PP-MD, PP-MD |
| Winkel: | 90 °, 90 ° |
| Zugfest: | ja |
