Geberit Silent-Pro Bogen 45Gr d160mm
39,31 €*
% UVP: 51,05 €* (23% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
393722141
Hersteller:
Geberit
Herstellernummer:
393722141
EAN:
4025416452027

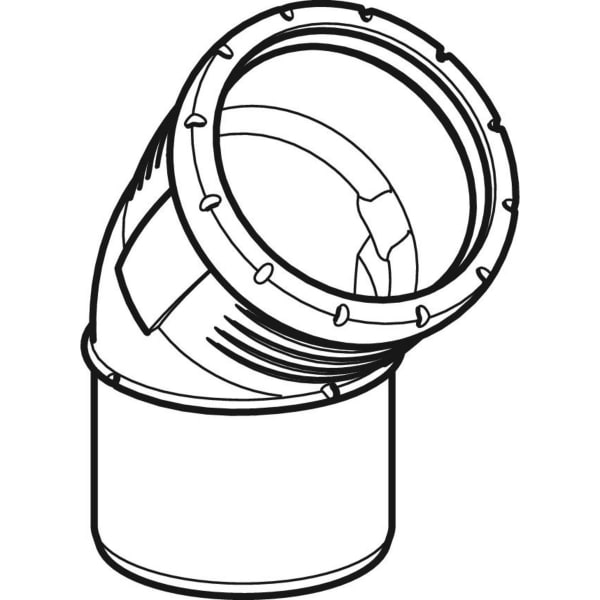

Geberit Silent-Pro Bogen 45Gr d160mm
39,31 €*
% 51,05 €* (23% gespart)Produktinformationen "Geberit Silent-Pro Bogen 45Gr d160mm"
Geberit Silent-Pro Bogen
Verwendungszwecke
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb von Gebäuden
- Für Gebäude mit erhöhten Schallschutzanforderungen
- Für Druckleitungen von Abwasserhebeanlagen nach EN 12050-2 und EN 12050-3 ausschließlich die Dimension DN 50 verwenden
- Hochschalldämmend
- Montagetemperatur (°C): -10 – +40 °C
- Werkstoff: PP-MX
- Wärmeausdehnung (mm/(m·K)): 0,08 mm/(m·K)
- Form: Bogen
- DN / Nennweite: 150
- DN/OD / Nennweite: 160
- d, ø / Außendurchmesser (mm): 160 mm
- arc / Winkel (°): 45 °

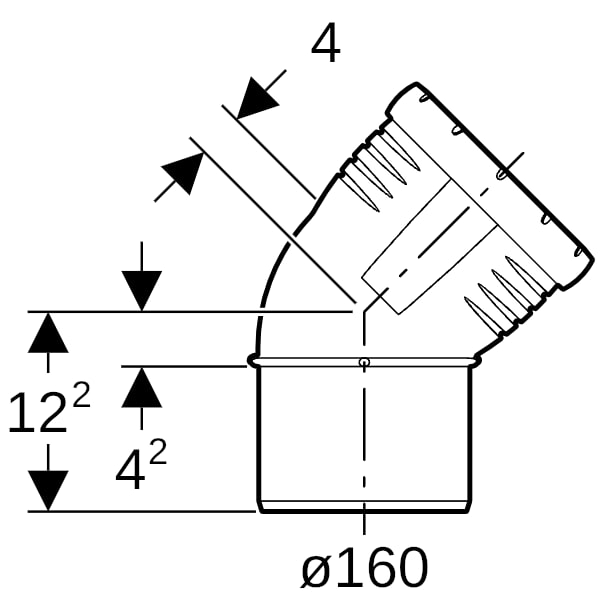

- X / Schenkellänge / L-Maß (cm): 12,2 cm
- Z / Z-Maß (cm): 4,2 cm
- Z1 / Z-Maß (cm): 4 cm
- Länge Anschluss 1 (mm): 122 mm
- Länge Anschluss 2 (mm): 0 mm
Downloads
| Datenblatt.pdf | Technische Details zum Artikel |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss 1: | Schiebeende |
|---|---|
| Anschluss 2: | Schiebehülse, Schiebehülse, sonstige |
| Arbeitslänge Anschluss 1: | 42 mm, 42 mm |
| Arbeitslänge Anschluss 2: | 40 mm, 40 mm |
| Batteriekennzeichnung Kennzeichen: | nein |
| DIN-CERTCO-Zertifikat: | nein |
| DVGW-Siegel: | nein |
| DVGW-Siegel für Gas: | nein |
| DVGW-Siegel für Wasser: | nein |
| ECHA-DB Kennzeichen: | nein |
| Entsorgung WEEE-Registrierungsnummer: | DE53108643 |
| Exzentrisch: | nein |
| FM-Prüfung: | nein |
| Form: | Bogen |
| Gastec QA Prüfung: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hauptfarbe Fitting: | schwarz, schwarz |
| KIWA-Prüfsiegel: | nein |
| KOMO-Prüfsiegel: | nein |
| LPCB-Prüfung: | nein |
| Länge Anschluss 1: | 122 mm, 122 mm |
| Material Dichtung: | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial: | ja |
| Mit Entleerungsventil: | nein |
| Mit Entlüfter: | nein |
| Mit Stoßnocken: | nein |
| Mit TÜV-Zulassung: | nein |
| Mit Verbindungsanzeige: | nein |
| Mit thermischer Isolierung: | nein |
| Nenndurchmesser Anschluss 1: | DN 150, DN 150 |
| Nenndurchmesser Anschluss 2: | DN 150, DN 150 |
| Oberflächenbehandlung Anschluss 1: | unbehandelt |
| Oberflächenbehandlung Anschluss 2: | unbehandelt |
| Oberflächenschutz Anschluss 1: | unbehandelt |
| Oberflächenschutz Anschluss 2: | unbehandelt |
| REACH Datum: | 2024-02-28, 2024-02-28 |
| REACH Kennzeichen: | nein |
| Reduzierend: | nein |
| Rohraußendurchmesser Anschluss 1: | 160 mm, 160 mm |
| Rohraußendurchmesser Anschluss 2: | 160 mm, 160 mm |
| Systemgebunden: | ja |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| UL-Prüfung: | nein |
| ULC-Qualitätskennzeichen: | nein |
| VdS-geprüft: | nein |
| Verschlossen: | nein |
| Werkstoff des Anschlusses 1: | Polypropylen (PP) |
| Werkstoff des Anschlusses 2: | Polypropylen (PP) |
| Werkstoffgüte Anschluss 1: | PP-MX |
| Werkstoffgüte Anschluss 2: | PP-MX |
| Winkel des Bogens: | 45 ° |
| Zertifiziert nach NF 545: | nein |
| Zugfest: | nein |
