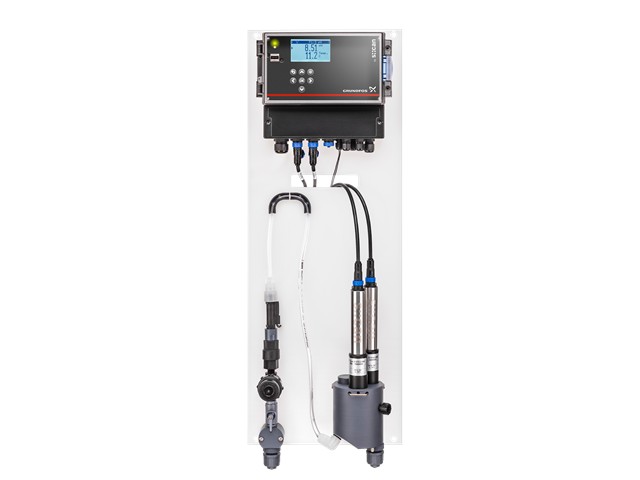

GRUNDFOS Mess- und Regelsystem DID-3 BF3-

DID-3 BF3- PN: 99083725 Kompaktes vormontiertes Mess- und Regelsystem zur Überwachung/Steuerung von Wasserparametern. Das DID System ist ein vormontiertes Mess- und Regelsystem, bestehend aus: • CU382 Terminal • Bypass Durchflussmesszelle zur individuellen Bestückung • Sensorkabel • Hydraulischen Komponenten auf einer Montageplatte. CU 382 Terminal: • Intuitive Bedienung • Gleichzeitige Anzeige von bis zu 2 Parametern • Datenlogger Funktionalität (Einstellungen, Kalibrierdaten, Messwerte, Reglerausgangssignale) • Export/Import von Reglereinstellungen über die USB Schnittstelle • Visualisierung der CU382 Daten mittels optionaler Windows Software • Datenübertragung mittels USB Stick (Daten und Einstellungen) • Bis zu 3 unabhängige Sensor Ein- und Reglerausgänge (CU382-3) • 1/3 Modbus Sensorschnittstelle • Weitspannungsnetzteil CU382 Ein-/ausgänge: • 1 (CU382-1), 3 (CU382-3) Eingänge für Modbus Sensoren • 2 digitale Relaisausgänge, konfigurierbar als Reglerausgänge und/oder Grenzschalterausgänge • 3 Analogausgänge, konfigurierbar als Reglerausgänge und/oder Messwertausgänge • 1 Melderelaisausgang • 1 Ausgang für die Ansteuerung eines Reinigungsventils • 2 Digitaleingänge, konfigurierbar als Eingang für extern EIN/AUS, Wasserzähler-Impulseingang oder Sollwert-Schalteingang • 1 Analogeingang, konfigurierbar als Eingang für einen Durchflussmesser oder externen Sollwerteingang • 1 USB-Hostschnittstelle für den Datenimport/-export • 1 Eingang für Durchflussschalter oder Durchflusszelle Optionale Modbus Sensoren: • Modbus Kommunikation zur CU382 • Interne Speicherung der Kalibrierdaten • Integrierte Temperaturmessung und Kompensation • Vorkalibriert ab Werk "plug&measure" (pH, Redox, Leitfähigkeit) • Membranbedeckte amperometrische Sonde für Desinfektionsparameter • Sehr gute Kompensation von pH-Schwankungen Erhältliche Sensoren: • Freies Chlor, 0-2 ppm oder 0-20 ppm • Gesamtchlorgehalt, 0-2 ppm oder 0-20 ppm • Chlordioxid, 0-2 ppm oder 0-20 ppm • Wasserstoffperoxid, 0-200 ppm oder 0-2000 ppm • Peressigsäure, 0-200 ppm oder 0-2000 ppm • pH-Wert 2-12, bis 10 bar und 70 Celsius • Redoxpotential, -2000 mV bis +2000 mV, bis 10 bar und 70 Celsius • Leitfähigkeit, 1-500000 µS/cm (2-42 PSU), bis 20 bar und 70 Celsius • Trübung 0-800 NTU/FTU, TOC und DOC 0-25mg/l Bypass Durchflussmesszelle: • Max. Zulaufdruck: 3bar • Hydraulischer Schlauchanschluss: 4/6mm, 6/9mm, 6/12mm, 9/12mm, xx/1/4", 1/4"x3/8", 3/8"x1/2" • Absperrventil • Durchflussbegrenzer (max. 60l/h) • Durchflusswächter (aktiv 30l/h) • Entnahmeventil zur Kalibrierung mittels DIT Photometer • Max. Ausgangsdruck: 0,5 bar Die DID Konfiguration DID-3 BF3- beinhaltet: Sensortyp: Sensor(s) with plug Sensor Kabellänge: 1,0 m mit Stecker an beiden Kabelenden Max. Medientemperatur: 0.1-45 Celsius Bemessungsspannung: 100-240 V Leistungsaufnahme (max.): 33 VA CU382/Sensor Schutzklasse: 65/- Bedien- und Dokumentationssprache: En, Fr, De
