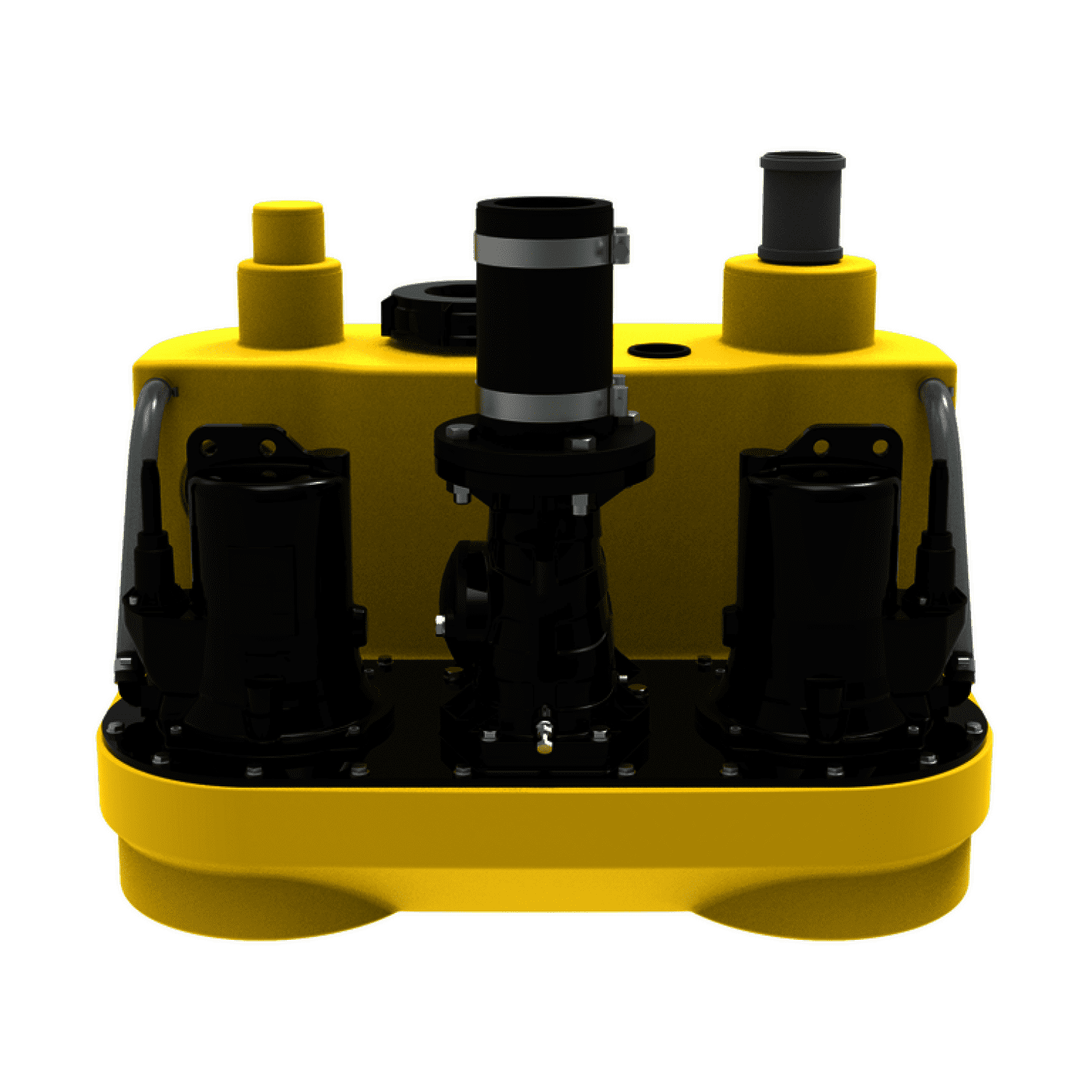

HEBEANLAGE COMPLI 1010/4 S1 HL 10M HL, 400 V

"Pentair Jung Pumpen Fäkalienhebeanlage compli 1010/4 S1 HL 10M Steckerfertige Fäkalienhebeanlage LGA Bauart geprüft nach DIN EN 12050 Die überflutbare Doppelanlage besteht aus einem stufenförmigen Sammelbehälter (PE) mit optimiertem Boden zur Minimierung von Ablagerungen, einer Trägerplatte (Grauguss) mit Ring- gehäusen, den aufgesetzten Motoren, Doppelrückschlagklappe und einer Steuerung. Gewicht: 124 kg Behälter Maße (HxBxT): 600 x 835 x 665 mm Behälterinhalt: 115 l - Reinigungsöffnung oben - Muffe DN 150 hinten für den Zulauf mit Klemmflansch, Höhe 275 mm, mit exzentrischem Übergangsrohr DN 100/150 Höhe 250-300 mm - 2 seitliche Muffen DN 150/ DN 50 für den Zulauf, Zulaufhöhen 180 und 315 mm, mit exzentrischem Übergangs- rohr DN 100/150 Höhe 180-340 mm - vertikaler Stutzen DN 70 / DN 100 für Lüftung / Zulauf - vertikaler Stutzen DN 70 / DN 150 für Lüftung / Zulauf - vertikale Muffe 50 mm für die Notentsorgung Tauchmotorpumpen vertikal, einstufig zur Förderung von Abwasser gemäß DIN 1986-3, betriebs- fertig auf dem Behälter montiert, trockenlaufsicher, Überhitzungsschutz durch Motorthermostat, Leitungsein- führung längswasserdicht vergossen und durch Steckverbindung leicht zu tauschen Laufrad: Freistromrad Freier Durchgang: 70 mm Druckabgang: DN 100 Adapterring für Druckleitung DN 80 Mediumtemperatur: 30°C Fördermenge: max 52 m3/h Förderhöhe: max 6 m Motorleistung P2: 1,03 kW Motordrehzahl: 1419 1/min Motorschutzart: IP 68 Betriebsart: S1 Mikroprozessor-Steuerung (Highlogo) zum wasserstandsabhängigen auto- matischen Ein- und Ausschalten. Die steckerfertige Steuerung schaltet die Pumpen wechselseitig mit Spitzen- lastfunktion. Der Niveaugeber ist im Behälter eingebaut. Über das große grafische Display in Verbindung mit dem Multifunktionsknopf lässt sich die Steuerung intuitiv und flexibel konfigurieren. Betriebsspannung 3/N/PEx230/400V, 50 Hz 1 Gehäuse mit Tür, IP 44, (HxBxT) 275 x 250 x 155 mm - je 10m Ltg. zwischen Pumpe u. Steuerung - 1,5 m Netzanschlussleitung mit CEE-Stecker 2 Motorschütze 4,0 KW / 400 V 2 Motorschutzschalter 2 Hand-0-Automatik Taster 1 Resettaster für Alarm Anzeige und Überwachung von z.B. > Betriebsstunden > Einschalt-/Einstaufüllstand im Schacht > Drehfeld > Motorstrom > Motor-Laufzeit (0-7200s) > Anzahl der Schaltspiele > Ereignisspeicher für 70 Meldungen Meldeanlage (netzabhängig) > 2 potentialfreier Wechsler 230V/5A für Sammelstörmeldung und Hochwasseralarm > potentialbehafteter Wechsler 230V/2A zur Ansteuerung einer Warnleuchte > elektronischer Summer, quittierbar > variable Alarmverzögerung > Akku-Ladeschaltung für netzunab- hängigen Hochwasseralarm durch optionalen Akku Die Steuerung ist anschlussfertig, nullspannungssicher und entspricht den EU EMC- und Niederspannungs- richtlinien.
