HELIOS Unterputzgehäuse ELS-GUB, ohne Brandschutz.BS Absperrklappe/-ummant. K90

HELIOS Unterputzgehäuse ELS-GUB, ohne Brandschutz.BS Absperrklappe/-ummant. K90 (Bestell-Nr. 08112) – sichere, platzsparende Lüftungslösung mit K90-Brandabschottung

Das Helios Unterputzgehäuse ELS-GUB vom Hersteller Helios ist ein Einbaugehäuse für Lüftungsanwendungen in Küche, Bad oder WC. Wenn eine unauffällige, normgerechte Unterputz-Installation mit hoher Betriebssicherheit gefordert ist, bietet dieses Gehäuse eine praxistaugliche Lösung: Es kombiniert eine K 90 Brandschutz-Ummantelung mit einem Metall-Ausblasstutzen, selbsttätiger Rückschlagklappe und Absperrung bei Schmelzlotauslösung. Damit unterstützt es eine zuverlässige Entlüftung, reduziert Rückströmungen und trägt zum Brandschutz im Schacht bei.

Vorteile auf einen Blick

• K 90 Brandschutz-Ummantelung: Für den Einsatz in entsprechend qualifizierten Lüftungsschächten ausgelegt.
• Selbsttätige Rückschlagklappe: Verhindert störende Rückströmungen und Geruchsübertragung zwischen Räumen.
• Absperrung bei Schmelzlotauslösung: Zusätzliche Sicherheit im Brandfall.
• Flexibler Ausblasstutzen: Seitlich, nach oben (Standard), links oder rechts drehbar – erleichtert die Einbindung vor Ort.
• Steckverbindung herausnehmbar: Erleichtert den elektrischen Anschluss und Servicearbeiten.
• Wieder einsetzbarer Klapp-Putzdeckel: Sauberes Verputzen und passgenauer Abschluss der Installation.
• DN 80 Anschluss: Kompakte Leitungsanbindung bei Neubau und Sanierung.

Funktion und Einsatzbereich

Das Unterputzgehäuse dient als Montage- und Anschlussbasis für geeignete Lüftungsgeräte in innenliegenden Bädern, WCs oder Küchen. Es ermöglicht den UP-Einbau in Wand und Decke sowie in K 90 qualifizierte Lüftungsschächte. Der Ausblasstutzen aus Metall führt die Fortluft sicher in den Schacht; die integrierte Rückschlagklappe reduziert Rückströmungen aus dem Strang. Damit eignet sich das Gehäuse besonders für mehrgeschossige Wohn- und Objektgebäude, in denen pro Etage ein oder zwei Geräte an denselben Schacht angebunden werden.

Sicherheitssysteme

Für den Brandschutz ist das Gehäuse mit einer K 90 Ummantelung ausgestattet. Die Rückschlagklappe erfüllt laut Angabe bei Brandschutzgehäusen grundsätzlich auch die Anforderungen einer Kaltrauch-Absperrklappe. Im Ereignisfall sorgt die Absperrung bei Schmelzlotauslösung für einen zusätzlichen Sicherheitsbeitrag innerhalb des Lüftungssystems.

Installation / Einbindung

Das Gehäuse ist für den Unterputzeinbau vorgesehen. Der Ausblasstutzen kann seitlich sowie nach oben (lieferseitige Stellung), links oder rechts ausgerichtet werden – ein Vorteil bei beengten Platzverhältnissen oder vorhandenen Leitungsführungen. Die herausnehmbare Steckverbindung vereinfacht den elektrischen Anschluss, während der wieder einsetzbare Klapp-Putzdeckel ein sauberes Fertigstellen der Wand- oder Deckenfläche unterstützt. Der Anschluss erfolgt über DN 80.

Komfort im Alltag

Die selbsttätige Rückschlagklappe reduziert Gerüche und Zugluft aus dem Schacht. Durch die flexible Stutzausrichtung lässt sich das Gehäuse an bauliche Gegebenheiten anpassen, was störungsarmen Betrieb und wartungsfreundliche Zugänglichkeit fördert.

Effizienz / Betrieb

Die Kombination aus passgenauem Unterputzeinbau und Rückschlagklappe unterstützt eine zielgerichtete Luftführung. Für Wohnungsküchen wird ein Ventilator-Einsatz mit 100 m³/h empfohlen, um typische Feuchte- und Geruchsbelastungen zuverlässig abzuführen.

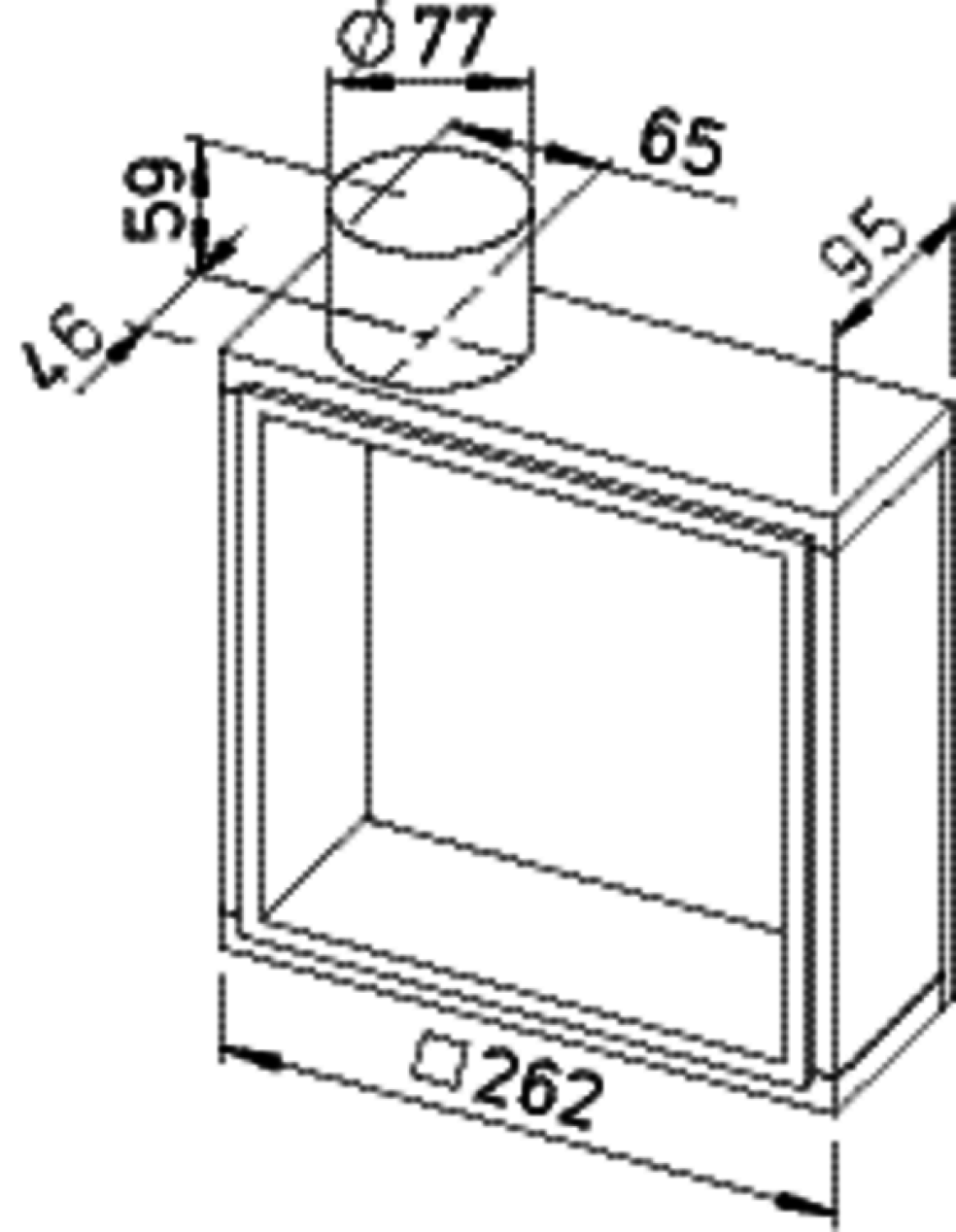

Technische Daten

• Anschluss: DN 80 mm
• Brandschutz: K 90 Ummantelung
• Ausblasstutzen: Metall, drehbar (seitlich, oben, links, rechts)
• Rückschlagklappe: selbsttätig, mit Absperrung bei Schmelzlotauslösung
• Einbauart: Unterputz in Wand, Decke und K 90 qualifizierte Lüftungsschächte
• Gebäudeauslegung: Anschluss von 1 oder 2 Geräten pro Etage bis zu 20 Vollgeschossen (abhängig von Planung und System)
• Elektrischer Anschluss: Steckverbindung, herausnehmbar
• Abdeckung: wieder einsetzbarer Klapp-Putzdeckel

Geeignet für

• Innenliegende Bäder und WCs in Mehrfamilienhäusern und Wohnanlagen
• Wohnungsküchen; Empfehlung: Ventilator-Einsatz mit 100 m³/h
• Objekte mit zentralem Abluftschacht, auch bei bis zu 20 Vollgeschossen (gemäß Planungsvorgaben)
• Sanierung und Neubau, wenn eine unauffällige UP-Installation gefordert ist

Lieferumfang / Zubehör

• Unterputzgehäuse ELS-GUB mit Metall-Ausblasstutzen
• Selbsttätige Rückschlagklappe mit Absperrung bei Schmelzlotauslösung
• Herausnehmbare Steckverbindung für den elektrischen Anschluss
• Wieder einsetzbarer Klapp-Putzdeckel

Hinweis: Passender Ventilator-Einsatz und ggf. Abdeckungen/Bedienelemente sind objektspezifisch zu wählen.

Montage- & Sicherheitshinweis

Die Installation ist gemäß den geltenden Normen, Brandschutz- und Herstellerangaben auszuführen. Unterputzmontage und Anschluss an K 90 qualifizierte Lüftungsschächte nur durch fachkundiges Personal. Vor Inbetriebnahme Dichtheit, Klappenfunktion und elektrische Verbindung prüfen.

FAQ – häufige Fragen

• Kann das Gehäuse in Decken und Wänden eingesetzt werden?
  Ja, es ist für den UP-Einbau in Wand und Decke sowie in K 90 qualifizierte Lüftungsschächte vorgesehen.
• Welchen Rohranschluss benötige ich?
  Der Anschluss erfolgt über DN 80 mm.
• Wie wird der Ausblasstutzen ausgerichtet?
  Standardmäßig nach oben; er kann seitlich sowie nach links oder rechts gedreht werden.
• Ist das System für mehrgeschossige Gebäude geeignet?
  Ja, die Anbindung von 1 oder 2 Geräten pro Etage ist bis zu 20 Vollgeschossen möglich (planungsabhängig).
• Welche Luftleistung wird für Küchen empfohlen?
  Für Wohnungsküchen wird ein Ventilator-Einsatz mit 100 m³/h empfohlen.
