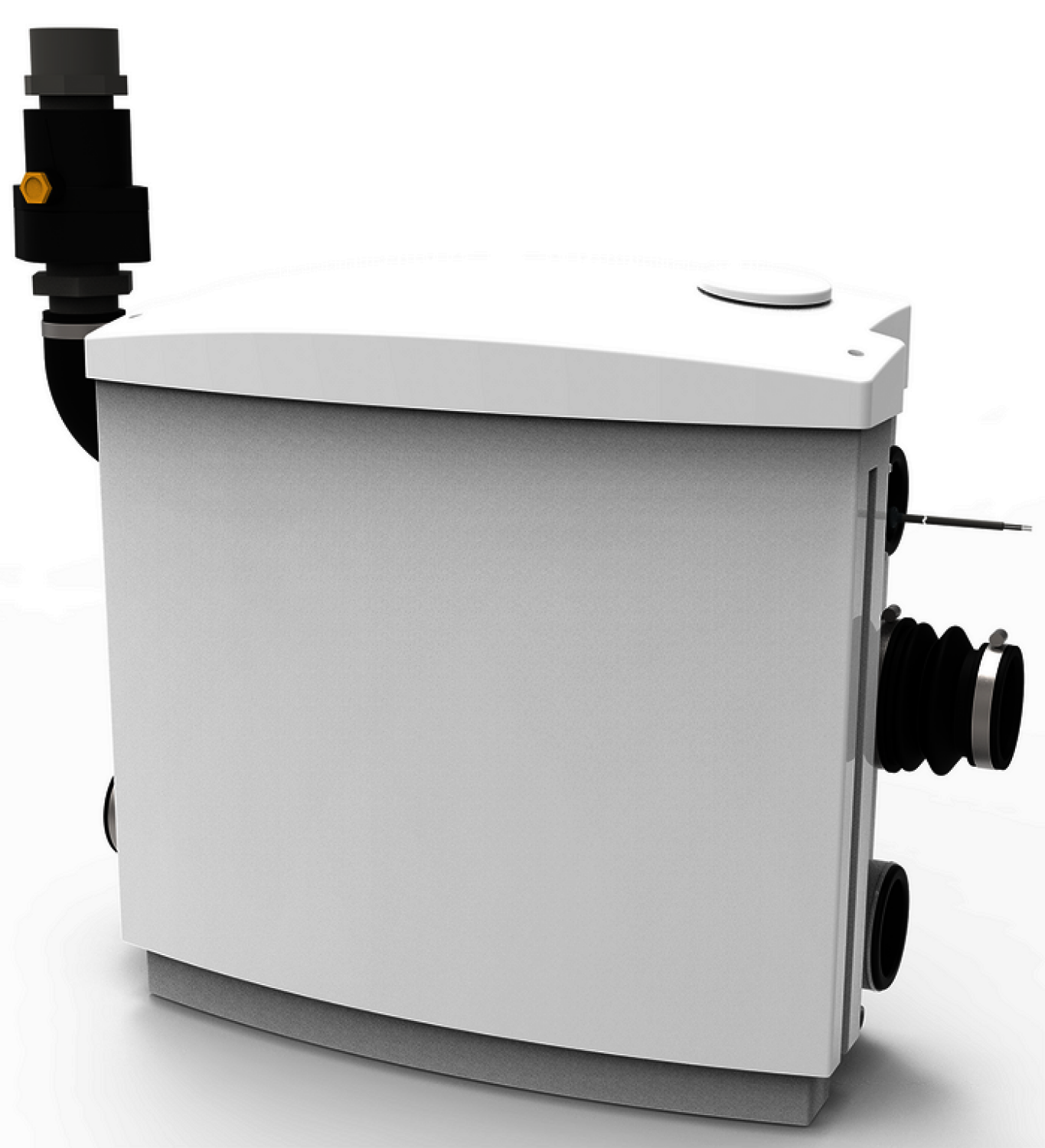

JP HEBEANLAGE HEBEFIX PRO
Produktdatenblatt (PDF)
742,96 €*
% UVP: 1.401,82 €* (47% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
JP50050
Hersteller:
Jung
Herstellernummer:
JP50050
EAN:
7630046631406
JP HEBEANLAGE HEBEFIX PRO
742,96 €*
% 1.401,82 €* (47% gespart)Produktinformationen "JP HEBEANLAGE HEBEFIX PRO "
"Die Schmutzwasser Hebeanlage Hebefix pro ist ein leicht zu installierendes Gerät zur Entsorgung von fäkalienfreien und aggresiven Abwässern oberhalb oder unterhalb der Rückstauebene. Angeschlossen werden können alle Grauwasserspender, d.h. Handwaschbecken, Dusche, Badewanne, Spüle und Waschmaschine sowie den direkten Anschluss neben einer Enthärtungsanlage oder eines Brennwertkessels, um die darin entstehenden aggressiven Abwässer zu entsorgen. Das Fördergut wird von der Anlage durch eine kleindimensionierte Druckleitung (links oder rechts) zur nächstliegenden Fallleitung gepumpt. Dank seiner geringen Behältertiefe passt der Hebefix plus in alle handelsüblichen Vorwandsysteme. Sein schönes Design sowie durchdachte Technik erlauben aber auch den Anschluss direkt unter einem Waschbecken oder anderen Orten. Modernste Ansprüche in der Badgestaltung können so verwirklicht werden."
Downloads
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Datenblatt.pdf | Technische Details zum Artikel |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Alarmausgang: | nein |
|---|---|
| Anschluss Auslassseite: | Innengewinde zylindrisch (BSPP) |
| Anschluss Einlassseite: | sonstige |
| Anschlussstandard Auslassseite: | ISO 228-1 |
| Anschlussstandard Einlassseite: | sonstige |
| Anzahl der Einlassöffnungen: | 5 |
| Anzahl der Phasen: | 1 |
| Anzahl der Pumpen: | 1 |
| Aufstellung hinter dem WC: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Behältervolumen: | 19 l |
| Bemessungsspannung: | 207-253 V |
| Breite: | 425 mm |
| Drehzahl: | 2.745 1/min |
| Druckstufe Flanschanschluss Auslassseite: | sonstige |
| Druckstufe Flanschanschluss Einlassseite: | sonstige |
| ECHA-DB Kennzeichen: | nein |
| Elektrischer Anschluss: | Anschlusskabel mit Stecker |
| Entsorgung WEEE-Registrierungsnummer: | DE 31719333 |
| Explosionsgeschützt: | nein |
| Flanschform: | sonstige |
| Frequenz: | 50 Hz |
| Funkstandard 2G: | nein |
| Funkstandard 2G / 3G / 4G: | nein |
| Funkstandard 3G: | nein |
| Funkstandard 4G: | nein |
| Funkstandard 5G: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard WLAN 802.11: | nein |
| Förderhöhe bei Volumenstrom (BEP): | 50 kPa |
| Geeignet für Außeneinsatz: | nein |
| Geeignet für Fäkalien: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 410 mm |
| Isolationsklasse nach IEC: | B |
| Kabellänge: | 4 m |
| Kommunikation: | ohne |
| Max. Förderhöhe: | 7 m |
| Max. Partikelgröße: | 10 mm |
| Max. Volumenstrom: | 6 m³/h |
| Mediumtemperatur (Dauerbetrieb): | 1-35 °C |
| Mit Alarmfunktion: | ja, nein |
| Mit Entlüftung: | ja |
| Mit Kommunikationsschnittstelle RS-232: | nein |
| Mit Kommunikationsschnittstelle RS-485: | nein |
| Mit Rückschlagklappe: | ja |
| Mit Schneidwerk: | nein |
| Nennbetriebsart: | S3/S1 |
| Nenndurchmesser, Anschluss Auslassseite: | DN 50 |
| Nenndurchmesser, Anschluss Einlassseite: | 2 Zoll (50) |
| Nennstrom: | 1 A |
| Potentialfreier Schaltkontakt: | ja |
| REACH Datum: | 2020-02-20 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser, Anschluss Auslassseite: | 40 mm |
| Rohraußendurchmesser, Anschluss Einlassseite: | 50 mm |
| Schnittstelle Impulszähler (Pulse counter): | nein |
| Schnittstelle PT100 / PT1000 / PTC: | nein |
| Schnittstelle Pulse Width Modulation (PWM): | nein |
| Schnittstellensignal 0-10 V / 2-10 V: | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA: | nein |
| Schutzart (IP): | IP68 |
| Tiefe: | 183 mm |
| Typenzulassung nach BBR/EKS: | ja |
| UBA-Positivliste Kennzeichen: | nein |
| Umgebungstemperatur: | 1-35 °C |
| Unterstützt Protokoll für BACnet IP: | nein |
| Unterstützt Protokoll für BACnet MS/TP: | nein |
| Unterstützt Protokoll für CAN/CANOpen: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LIN Bus: | nein |
| Unterstützt Protokoll für LON/LONWorks: | nein |
| Unterstützt Protokoll für Modbus RTU: | nein |
| Unterstützt Protokoll für Modbus TCP: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Volumenstrom (BEP): | 4 m³/h |
| Werkstoff des Behälters: | ABS |
| Werkstoff des Gebläserads/Laufrads: | Polypropylen (PP) |
| Werkstoff des Pumpengehäuses: | Polypropylen (PP) |
| Werkstoffgüte Gebläserad/Laufrad: | PP-GF |
| Werkstoffgüte des Behälters: | sonstige |
| Werkstoffgüte des Pumpengehäuses: | PP-GF |
