KEMPER Differenzdruck-Messkoffer für PROTECT und FK-4 Systemtrenner BA

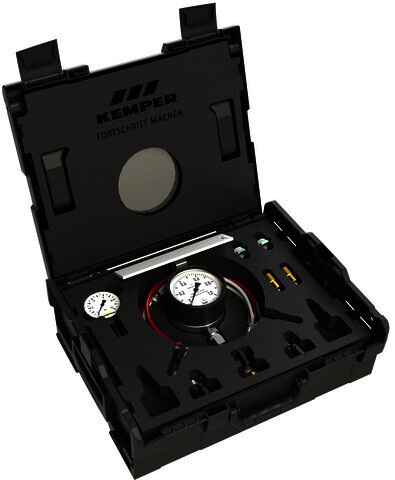

KEMPER Differenzdruck-Messkoffer für PROTECT und FK-4 Systemtrenner BA (Bestell-Nr. 3609900100) - für die normgerechte Wartung von Systemtrennern

Der KEMPER Differenzdruck-Messkoffer für PROTECT und FK-4 Systemtrenner BA von Kemper ist ein spezialisiertes Prüf- und Wartungsinstrument für die vorgeschriebene jährliche Wartung von Systemtrennern. Gerade bei Trinkwasseranlagen ist die regelmäßige Kontrolle sicherheitsrelevant, weil Systemtrenner ihre Schutzfunktion nur im einwandfreien Zustand zuverlässig erfüllen. Der Messkoffer unterstützt die fachgerechte Durchführung der Wartung nach DIN EN 806-5 und ist für Wartungsarbeiten an Systemtrennern nach DIN EN 1717 ausgelegt. Damit erhalten Fachbetriebe, Servicepersonal und Betreiber eine praxisgerechte Lösung, um Differenzdrücke sicher zu prüfen und Wartungsvorgaben gezielt umzusetzen.

Vorteile auf einen Blick

• Ausgelegt für die vorgeschriebene jährliche Wartung von Systemtrennern nach DIN EN 806-5.
• Geeignet für Wartungsarbeiten an Systemtrennern nach DIN EN 1717.
• Hilft dabei, die Funktionsfähigkeit von Sicherungseinrichtungen in Trinkwasseranlagen fachgerecht zu überprüfen.
• Passend für klar benannte Kemper Systemtrenner- und Auslaufventil-Ausführungen sowie für kontrollierbare Rückflussverhinderer EA.
• Messbereich von 0 bis 0,1 MPa mit einer Schrittweite von 0,02 MPa für eine gezielte Differenzdruckmessung.
• Für das Medium Trinkwasser vorgesehen und nach UBA-Bewertungsgrundlage eingeordnet.

Funktion und Einsatzbereich

Bei Systemtrennern und Rückflussverhinderern ist die regelmäßige Wartung keine Formalität, sondern ein zentraler Bestandteil des Trinkwasserschutzes. Der KEMPER Differenzdruck-Messkoffer ist dafür ausgelegt, die im Rahmen der Wartung erforderlichen Druckverhältnisse zu prüfen. So lässt sich beurteilen, ob die Sicherungseinrichtung im vorgesehenen Betriebszustand arbeitet und ob die Anforderungen an den Schutz des Trinkwassers weiterhin erfüllt werden.

Der praktische Nutzen liegt vor allem in der gezielten Unterstützung bei wiederkehrenden Wartungsaufgaben. Wer Systemtrenner in Gebäuden, Technikräumen oder Versorgungsanlagen instand hält, benötigt ein geeignetes Prüfmittel, um Wartungsarbeiten nachvollziehbar und fachgerecht durchzuführen. Genau dafür ist dieser Messkoffer konzipiert.

Geeignet für die Wartung nach geltenden Normanforderungen

Der Messkoffer ist für die vorgeschriebene jährliche Wartung von Systemtrennern nach DIN EN 806-5 geeignet. Zusätzlich ist er zur Durchführung der Wartung von Systemtrennern nach DIN EN 1717 vorgesehen. Für Betreiber und Fachhandwerker ist das besonders wichtig, weil sich daraus ein klarer Bezug zu den relevanten Anforderungen im Bereich Trinkwasserhygiene und Anlagensicherheit ergibt.

In der Praxis bedeutet das: Das Produkt unterstützt die regelmäßige Überprüfung sicherheitsrelevanter Armaturen in Trinkwasserinstallationen, damit Schutzfunktionen kontrolliert und Wartungsintervalle fachgerecht eingehalten werden können.

Kompatibilität und passende Geräte

Der KEMPER Differenzdruck-Messkoffer ist laut Produktdaten geeignet für folgende Artikel:

• Systemtrenner BA Figur 360 0G/361 01
• FK-4 Systemtrenner-Auslaufventil BA Figur 367 01
• Wohnungs-BA Systemtrenner-Auslaufventil Figur 368 02
• FÜLL-MATIC 4 Heizungsbefüllkombination BA Figur 365 0G
• kontrollierbare Rückflussverhinderer EA

Diese genaue Zuordnung ist bei Wartungs- und Prüfaufgaben besonders hilfreich, weil sie die Auswahl des passenden Prüfmittels erleichtert. Vor Bestellung und Einsatz sollten Modellbezeichnung, Einbausituation und die Herstellerangaben der jeweiligen Armatur dennoch geprüft werden, damit die Wartung fachlich korrekt vorbereitet werden kann.

Hinweis zur Anwendung beim FK-4 Systemtrenner-Auslaufventil BA

Für die Wartung des FK-4 Systemtrenner-Auslaufventil BA DN 20 bis DN 50, Figur 367 01, wird eine Prüfverschraubung für FK-4 und Wohnungs-BA, Figur 367 06, benötigt. Dieser Hinweis ist für die Praxis wichtig, weil die Durchführung der Wartung an diesem Modell ohne die passende Prüfverschraubung nicht vollständig vorbereitet ist. Wer den Messkoffer für diese konkrete Anwendung einsetzen möchte, sollte deshalb vorab prüfen, ob die Prüfverschraubung für FK-4 und Wohnungs-BA, Figur 367 06, bereits vorhanden ist oder zusätzlich benötigt wird.

Messbereich und praktischer Nutzen bei der Prüfung

Mit einem Messbereich von 0 bis 0,1 MPa ist der Differenzdruck-Messkoffer auf die vorgesehene Prüfaufgabe abgestimmt. Die Schrittweite von 0,02 MPa unterstützt eine strukturierte Beurteilung der Druckverhältnisse im Rahmen der Wartung. Für den Anwender bedeutet das eine klar eingegrenzte, auf die Wartung von Sicherungsarmaturen ausgerichtete Messanwendung, ohne auf allgemeine oder zweckfremde Messlösungen ausweichen zu müssen.

Einsatz im Trinkwasserbereich

Der Messkoffer ist für das Medium Trinkwasser vorgesehen. Darüber hinaus wird in den Produktdaten auf die UBA-Bewertungsgrundlage verwiesen. Für Anwendungen im Bereich der Trinkwasserinstallation ist diese Einordnung relevant, weil hier nicht nur die Funktion der Armatur selbst, sondern auch der hygienisch sichere Betrieb der gesamten Anlage im Vordergrund steht.

Varianten und zugehörige Ausführungen

Im Zusammenhang mit dem Einsatz des Messkoffers sind mehrere konkrete Armaturen und Ausführungen genannt. Dazu gehören das Systemtrenner BA Figur 360 0G/361 01, das FK-4 Systemtrenner-Auslaufventil BA Figur 367 01, das Wohnungs-BA Systemtrenner-Auslaufventil Figur 368 02 sowie die FÜLL-MATIC 4 Heizungsbefüllkombination BA Figur 365 0G. Diese Bezeichnungen sollten bei Auswahl und Einsatz vollständig mit den vorhandenen Anlagendaten abgeglichen werden, weil Wartungsabläufe und benötigtes Zubehör je nach Armatur und Einbausituation unterschiedlich vorbereitet werden müssen.

Technische Daten

Geeignet für

Der Differenzdruck-Messkoffer eignet sich für Fachhandwerker, Wartungsdienste, Betreiber von Trinkwasseranlagen und technische Servicebereiche, die Systemtrenner und Rückflussverhinderer regelmäßig prüfen und instand halten. Besonders relevant ist das Produkt überall dort, wo die jährliche Wartung von Sicherungsarmaturen dokumentierbar und normorientiert durchgeführt werden muss, etwa in Wohngebäuden, gewerblichen Objekten oder technischen Anlagen mit Trinkwasserbezug.

Lieferumfang und Zubehör

Zum Lieferumfang sind in den vorliegenden Produktdaten keine weitergehenden Einzelangaben enthalten. Als konkreter Zubehör- beziehungsweise Anwendungshinweis ist genannt, dass für die Wartung des FK-4 Systemtrenner-Auslaufventil BA DN 20 bis DN 50, Figur 367 01, eine Prüfverschraubung für FK-4 und Wohnungs-BA, Figur 367 06, benötigt wird. Vor dem Einsatz sollte daher geprüft werden, welche Prüfanschlüsse und ergänzenden Komponenten an der vorhandenen Armatur erforderlich sind.

Montage- und Sicherheitshinweis

Die Anwendung des KEMPER Differenzdruck-Messkoffers sollte durch fachkundiges Personal erfolgen. Vor Wartung und Prüfung sind die genaue Modellbezeichnung der Armatur, die Einbausituation sowie die Herstellerangaben zu prüfen. Bei Arbeiten an Trinkwasseranlagen sind die geltenden Normen, Hygieneanforderungen und Sicherheitsvorgaben einzuhalten. Insbesondere bei den genannten Armaturen und Zubehörteilen sollte die Zuordnung vollständig abgeglichen werden, damit die Prüfung fachgerecht und ohne Fehlanwendung durchgeführt werden kann.

FAQ - häufige Fragen

Für welche Armaturen ist der KEMPER Differenzdruck-Messkoffer konkret geeignet?
Der Messkoffer ist laut Produktdaten geeignet für das Systemtrenner BA Figur 360 0G/361 01, das FK-4 Systemtrenner-Auslaufventil BA Figur 367 01, das Wohnungs-BA Systemtrenner-Auslaufventil Figur 368 02, die FÜLL-MATIC 4 Heizungsbefüllkombination BA Figur 365 0G sowie für kontrollierbare Rückflussverhinderer EA. Vor der Anwendung sollte dennoch immer geprüft werden, ob die konkrete Armatur in Ausführung und Einbausituation mit den Herstellerangaben übereinstimmt.

Wofür wird ein Differenzdruck-Messkoffer bei Systemtrennern benötigt?
Ein Differenzdruck-Messkoffer wird verwendet, um im Rahmen der Wartung die Druckverhältnisse an Systemtrennern zu prüfen. Das ist wichtig, weil die Schutzfunktion dieser Armaturen regelmäßig kontrolliert werden muss, damit Trinkwasseranlagen sicher betrieben werden können. Der praktische Vorteil liegt darin, dass die vorgeschriebene jährliche Wartung mit einem dafür vorgesehenen Prüfmittel fachgerecht vorbereitet und durchgeführt werden kann.

Ist der Messkoffer für die jährliche Wartung vorgeschriebener Prüfungen geeignet?
Ja, der KEMPER Differenzdruck-Messkoffer ist ausdrücklich für die vorgeschriebene jährliche Wartung von Systemtrennern nach DIN EN 806-5 vorgesehen. Außerdem ist er geeignet zur Durchführung der Wartung von Systemtrennern nach DIN EN 1717. Damit ist er auf genau die Prüf- und Wartungsaufgaben ausgerichtet, die im Bereich von Trinkwasser-Sicherungseinrichtungen regelmäßig anfallen.

Wird für das FK-4 Systemtrenner-Auslaufventil BA zusätzliches Zubehör benötigt?
Für die Wartung des FK-4 Systemtrenner-Auslaufventil BA DN 20 bis DN 50, Figur 367 01, wird eine Prüfverschraubung für FK-4 und Wohnungs-BA, Figur 367 06, benötigt. Dieser Punkt sollte vor dem Wartungseinsatz unbedingt geprüft werden, damit die Arbeit vor Ort ohne Unterbrechung durchgeführt werden kann und die Prüfanschlüsse passend vorbereitet sind.

In welchem Medium darf der Messkoffer eingesetzt werden?
Der Messkoffer ist für das Medium Trinkwasser vorgesehen. Das ist für den vorgesehenen Einsatzbereich entscheidend, weil Systemtrenner und Rückflussverhinderer im Trinkwasserbereich besonderen Anforderungen an Sicherheit, Hygiene und normgerechte Wartung unterliegen.
