KESSEL-Hebeanlage Aqualift F Compact Duo, SPZ 1000, freie Aufstellung
Produktnummer:
28718
Hersteller:
Kessel
Herstellernummer:
28718
EAN:
4026092093412
Zubehör
Regulärer Preis:
10.919,44 €
(61.49% gespart)
4.204,60 €*
%
Bestellware, Lieferzeit: 12-14 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
28718
Hersteller:
Kessel
Herstellernummer:
28718
EAN:
4026092093412
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ohne Schieber
Haltewinkel für die Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: schwarz
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Duo
Zulassung: Z-53.2-484
Abmessungen
Gewicht netto: 34 kg
Gewicht brutto: 36,5 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
Länge: 670 mm
Breite: 580 mm
Höhe: 395 mm
Verpackungsmaß Länge: 610 mm
Verpackungsmaß Breite: 610 mm
Verpackungsmaß Höhe: 490 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Entlüftungsanschluss (DN): 70
Abstand Rohrmitte Auslauf zu Behälterboden: 350 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Zulauf Anzahl: 1
Nutzvolumen: 20 l
Behältervolumen: 40,00 l
Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 2
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Schneidwerk
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,2 A
Steuerung
Schaltgerät: Comfort
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Alarmgeber: optischer Sonde
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: Absicherung über Schaltgerät 230 V
| Abmessungen | 610 × 610 × 490 mm |
|---|---|
| Gewicht | 36.5 kg |
| Alarmausgang: | nein |
| Anschluss Einlassseite: | Rohrende |
| Anzahl der Einlassöffnungen: | 1 |
| Anzahl der Pumpen: | 2 |
| Aufgenommene Motorleistung (P1) pro Motor: | 1 kW |
| Aufstellung hinter dem WC: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Behältervolumen: | 40 l |
| Bemessungsspannung: | 207-253 V |
| Breite: | 580 mm |
| Drehzahl: | 2.800 1/min |
| ECHA-DB Kennzeichen: | nein |
| Elektrischer Anschluss: | Anschlusskabel mit Stecker |
| Explosionsgeschützt: | nein |
| Frequenz: | 50 Hz |
| Funkstandard 2G: | nein |
| Funkstandard 3G: | nein |
| Funkstandard 4G: | nein |
| Funkstandard 5G: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Außeneinsatz: | nein |
| Geeignet für Fäkalien: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 395 mm |
| Isolationsklasse nach IEC: | F |
| Kabellänge: | 5 m |
| Kommunikation: | vorbereitet |
| Max. Förderhöhe: | 10 m |
| Max. Volumenstrom: | 11 m³/h |
| Mediumtemperatur (Dauerbetrieb): | 40-40 °C |
| Mit Alarmfunktion: | nein |
| Mit Entlüftung: | ja |
| Mit Kommunikationsschnittstelle RS-232: | ja |
| Mit Kommunikationsschnittstelle RS-485: | nein |
| Mit Rückschlagklappe: | ja |
| Mit Schneidwerk: | ja |
| Nennbetriebsart: | S3 |
| Nenndurchmesser, Anschluss Auslassseite: | DN 32 |
| Nenndurchmesser, Anschluss Einlassseite: | DN 100 |
| Nennstrom: | 5 A |
| Potentialfreier Schaltkontakt: | nein |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser, Anschluss Auslassseite: | 40 mm |
| Rohraußendurchmesser, Anschluss Einlassseite: | 110 mm |
| Schnittstelle Impulszähler (Pulse counter): | nein |
| Schnittstelle PT100 / PT1000 / PTC: | nein |
| Schnittstelle Pulse Width Modulation (PWM): | nein |
| Schnittstellensignal 0-10 V / 2-10 V: | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA: | nein |
| Schutzart (IP): | IP68 |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Umgebungstemperatur: | 0-50 °C |
| Unterstützt Protokoll für BACnet IP: | nein |
| Unterstützt Protokoll für BACnet MS/TP: | nein |
| Unterstützt Protokoll für CAN/CANOpen: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LIN Bus: | nein |
| Unterstützt Protokoll für LON/LONWorks: | nein |
| Unterstützt Protokoll für Modbus RTU: | nein |
| Unterstützt Protokoll für Modbus TCP: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Werkstoff des Pumpengehäuses: | sonstige |

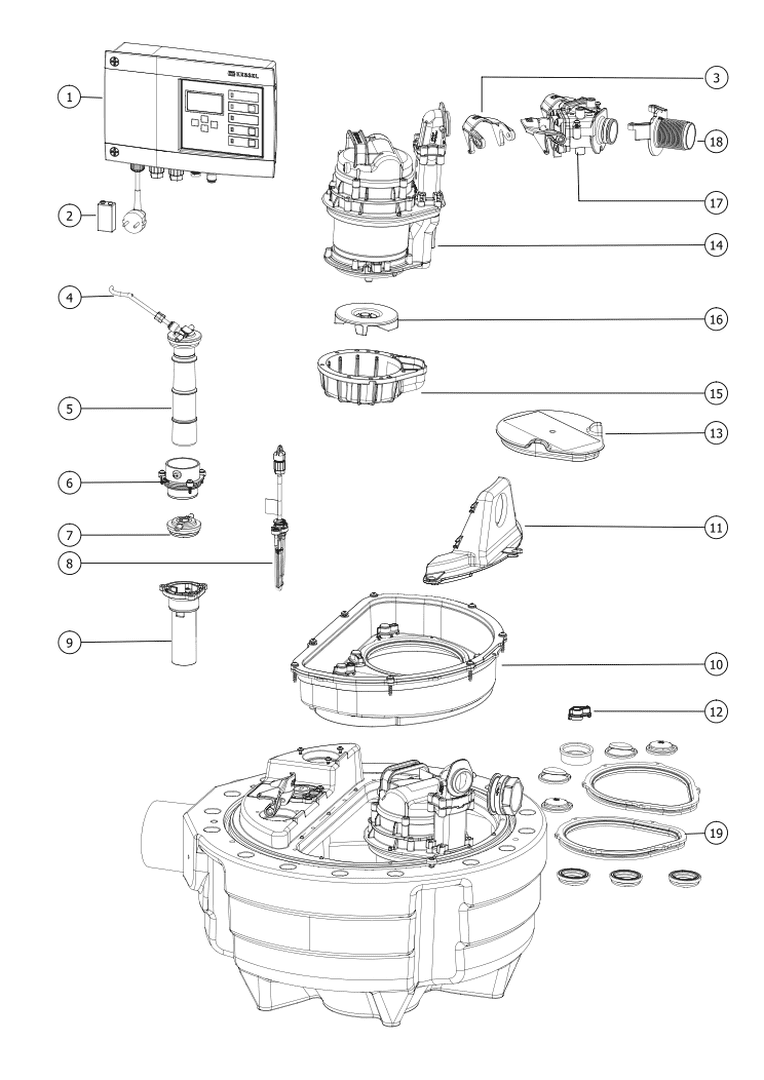

| Explosionszeichnung.png | Explosionszeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
