KESSEL-Hebeanlage Aqualift F Mono, Comfort, SPF 1500-S3
Produktnummer:
28751
Hersteller:
Kessel
Herstellernummer:
28751
EAN:
4026092054512
Zubehör
Regulärer Preis:
6.610,45 €
(61.16% gespart)
2.567,80 €*
%
Bestellware, Lieferzeit: 12-14 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
28751
Hersteller:
Kessel
Herstellernummer:
28751
EAN:
4026092054512
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung.
Ausführung
Anlagenart: Einzelanlage
Absperreinrichtung: ohne Schieber
Haltewinkel für die Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: senkrecht
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Anlagen Typ: Mono
Abmessungen
Gewicht netto: 45,35 kg
Gewicht brutto: 49 kg
Länge: 564 mm
Breite: 525 mm
Höhe: 539 mm
Verpackungsmaß Länge: 645 mm
Verpackungsmaß Breite: 530 mm
Verpackungsmaß Höhe: 570 mm
Behälter/Grundkörper
Druckabgang (DN): 100
Druckabgang (DA): 110 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Abstand Rohrsohle Zulauf zu Behälterboden: 125 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm
Zulauf max. Anbohrung (DN): 150
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Zulauf Anzahl: 1
Nutzvolumen: 20 l
Behältervolumen: 50,00 l
Fördereinrichtung
Pumpe: SPF 1500-S3
Anzahl Pumpen: 1
Gewicht Pumpe: 24 kg
Anschlusstyp: Direktanschluss
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,77
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 40 m3/h
Förderhöhe max.: 8 m
Drehzahl: 1415 U/min
Leistung P1: 1,4 kW
Leistung P2: 1,1 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,7 A
Steuerung
Schaltgerät: Comfort
Motorschutz Schalter: ja
Alarmgeber: Tauchrohr
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
Potentialfreier Kontakt: ja
GSM-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
| Abmessungen | 645 × 530 × 570 mm |
|---|---|
| Gewicht | 49 kg |
| Alarmausgang: | nein |
| Anschluss Einlassseite: | Rohrende |
| Anzahl der Einlassöffnungen: | 1 |
| Anzahl der Pumpen: | 1 |
| Aufgenommene Motorleistung (P1) pro Motor: | 1 kW |
| Aufstellung hinter dem WC: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Behältervolumen: | 50 l |
| Bemessungsspannung: | 360-440 V |
| Breite: | 525 mm |
| Drehzahl: | 1.415 1/min |
| ECHA-DB Kennzeichen: | nein |
| Elektrischer Anschluss: | Anschlusskabel mit Stecker |
| Explosionsgeschützt: | nein |
| Funkstandard 2G: | nein |
| Funkstandard 3G: | nein |
| Funkstandard 4G: | nein |
| Funkstandard 5G: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Außeneinsatz: | nein |
| Geeignet für Fäkalien: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 539 mm |
| Isolationsklasse nach IEC: | F |
| Kabellänge: | 5 m |
| Kommunikation: | vorbereitet |
| Max. Förderhöhe: | 8 m |
| Max. Partikelgröße: | 40 mm |
| Max. Volumenstrom: | 40 m³/h |
| Mediumtemperatur (Dauerbetrieb): | 40-40 °C |
| Mit Alarmfunktion: | nein |
| Mit Entlüftung: | ja |
| Mit Kommunikationsschnittstelle RS-232: | ja |
| Mit Kommunikationsschnittstelle RS-485: | nein |
| Mit Rückschlagklappe: | ja |
| Mit Schneidwerk: | nein |
| Motorausgangsleistung (P2): | 1 kW |
| Nennbetriebsart: | S3 |
| Nenndurchmesser, Anschluss Auslassseite: | DN 100 |
| Nenndurchmesser, Anschluss Einlassseite: | DN 100 |
| Nennstrom: | 2 A |
| Potentialfreier Schaltkontakt: | ja |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser, Anschluss Auslassseite: | 110 mm |
| Rohraußendurchmesser, Anschluss Einlassseite: | 110 mm |
| Schnittstelle Impulszähler (Pulse counter): | nein |
| Schnittstelle PT100 / PT1000 / PTC: | nein |
| Schnittstelle Pulse Width Modulation (PWM): | nein |
| Schnittstellensignal 0-10 V / 2-10 V: | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA: | nein |
| Schutzart (IP): | IP68 |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Umgebungstemperatur: | 0-50 °C |
| Unterstützt Protokoll für BACnet IP: | nein |
| Unterstützt Protokoll für BACnet MS/TP: | nein |
| Unterstützt Protokoll für CAN/CANOpen: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LIN Bus: | nein |
| Unterstützt Protokoll für LON/LONWorks: | nein |
| Unterstützt Protokoll für Modbus RTU: | nein |
| Unterstützt Protokoll für Modbus TCP: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Werkstoff des Pumpengehäuses: | Gusseisen |

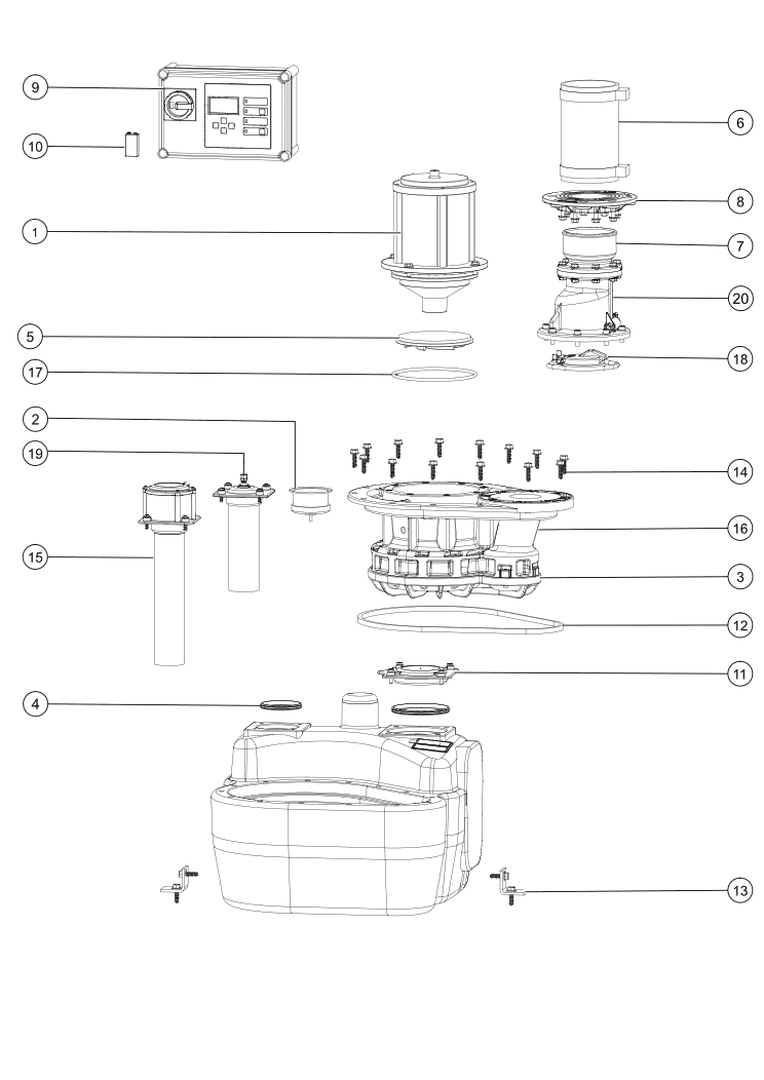

| Explosionszeichnung.png | Explosionszeichnung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
