KESSEL-Hebeanlage Aqualift S 100 Tronic, GTF 600, freie Aufstellung
Produktnummer:
28513
Hersteller:
Kessel
Herstellernummer:
KS28513
EAN:
4026092092897
Zubehör
Regulärer Preis:
4.538,66 €
(61.23% gespart)
1.759,70 €*
%
Bestellware, Lieferzeit: 11-13 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
28513
Hersteller:
Kessel
Herstellernummer:
KS28513
EAN:
4026092092897
Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Ausführung
Anlagenart: Einzelanlage
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Tronic
Dichtheit: geruchsdicht
Abmessungen
Gewicht netto: 29,9 kg
Gewicht brutto: 29,9 kg
Länge: 670 mm
Breite: 530 mm
Höhe: 650 mm
Verpackungsmaß Länge: 700 mm
Verpackungsmaß Breite: 800 mm
Verpackungsmaß Höhe: 779 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf Nennweite (DN): 100
Nutzvolumen: 50 l
Behältervolumen: 120,00 l
Abdeckungsmerkmale
Abdeckungsart: Deckel
Abdeckung Material: Kunststoff
Abdeckung Farbe: violett
Verriegelung: Schnellspannverschluss
Dichtheit: geruchsdicht
Fördereinrichtung
Pumpe: GTF 600
Anzahl Pumpen: 1
Gewicht Pumpe: 6 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 12 m3/h
Förderhöhe max.: 8 m
Drehzahl: 2750 U/min
Leistung P1: 0,65 kW
Leistung P2: 0,4 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,9 A
Steuerung
Schaltgerät: Comfort
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: C 16 A
| Abmessungen | 700 × 800 × 779 mm |
|---|---|
| Gewicht | 29.9 kg |
| Alarmausgang: | nein |
| Anschluss Einlassseite: | Rohrende |
| Anzahl der Pumpen: | 1 |
| Aufstellung hinter dem WC: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Behältervolumen: | 120 l |
| Bemessungsspannung: | 207-253 V |
| Breite: | 530 mm |
| Drehzahl: | 2.750 1/min |
| ECHA-DB Kennzeichen: | nein |
| Elektrischer Anschluss: | Anschlusskabel mit Stecker |
| Explosionsgeschützt: | nein |
| Frequenz: | 50 Hz |
| Funkstandard 2G: | nein |
| Funkstandard 3G: | nein |
| Funkstandard 4G: | nein |
| Funkstandard 5G: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Außeneinsatz: | nein |
| Geeignet für Fäkalien: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 650 mm |
| Isolationsklasse nach IEC: | F |
| Kabellänge: | 5 m |
| Kommunikation: | vorbereitet |
| Max. Förderhöhe: | 8 m |
| Max. Partikelgröße: | 10 mm |
| Max. Volumenstrom: | 12 m³/h |
| Mediumtemperatur (Dauerbetrieb): | 40-40 °C |
| Mit Alarmfunktion: | nein |
| Mit Entlüftung: | ja |
| Mit Kommunikationsschnittstelle RS-232: | ja |
| Mit Kommunikationsschnittstelle RS-485: | nein |
| Mit Rückschlagklappe: | ja |
| Mit Schneidwerk: | nein |
| Nennbetriebsart: | S1 |
| Nenndurchmesser, Anschluss Auslassseite: | DN 50 |
| Nenndurchmesser, Anschluss Einlassseite: | DN 100 |
| Nennstrom: | 2 A |
| Potentialfreier Schaltkontakt: | nein |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser, Anschluss Auslassseite: | 63 mm |
| Schnittstelle Impulszähler (Pulse counter): | nein |
| Schnittstelle PT100 / PT1000 / PTC: | nein |
| Schnittstelle Pulse Width Modulation (PWM): | nein |
| Schnittstellensignal 0-10 V / 2-10 V: | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA: | nein |
| Schutzart (IP): | IP68 |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Umgebungstemperatur: | 0-50 °C |
| Unterstützt Protokoll für BACnet IP: | nein |
| Unterstützt Protokoll für BACnet MS/TP: | nein |
| Unterstützt Protokoll für CAN/CANOpen: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LIN Bus: | nein |
| Unterstützt Protokoll für LON/LONWorks: | nein |
| Unterstützt Protokoll für Modbus RTU: | nein |
| Unterstützt Protokoll für Modbus TCP: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Werkstoff des Pumpengehäuses: | sonstige |

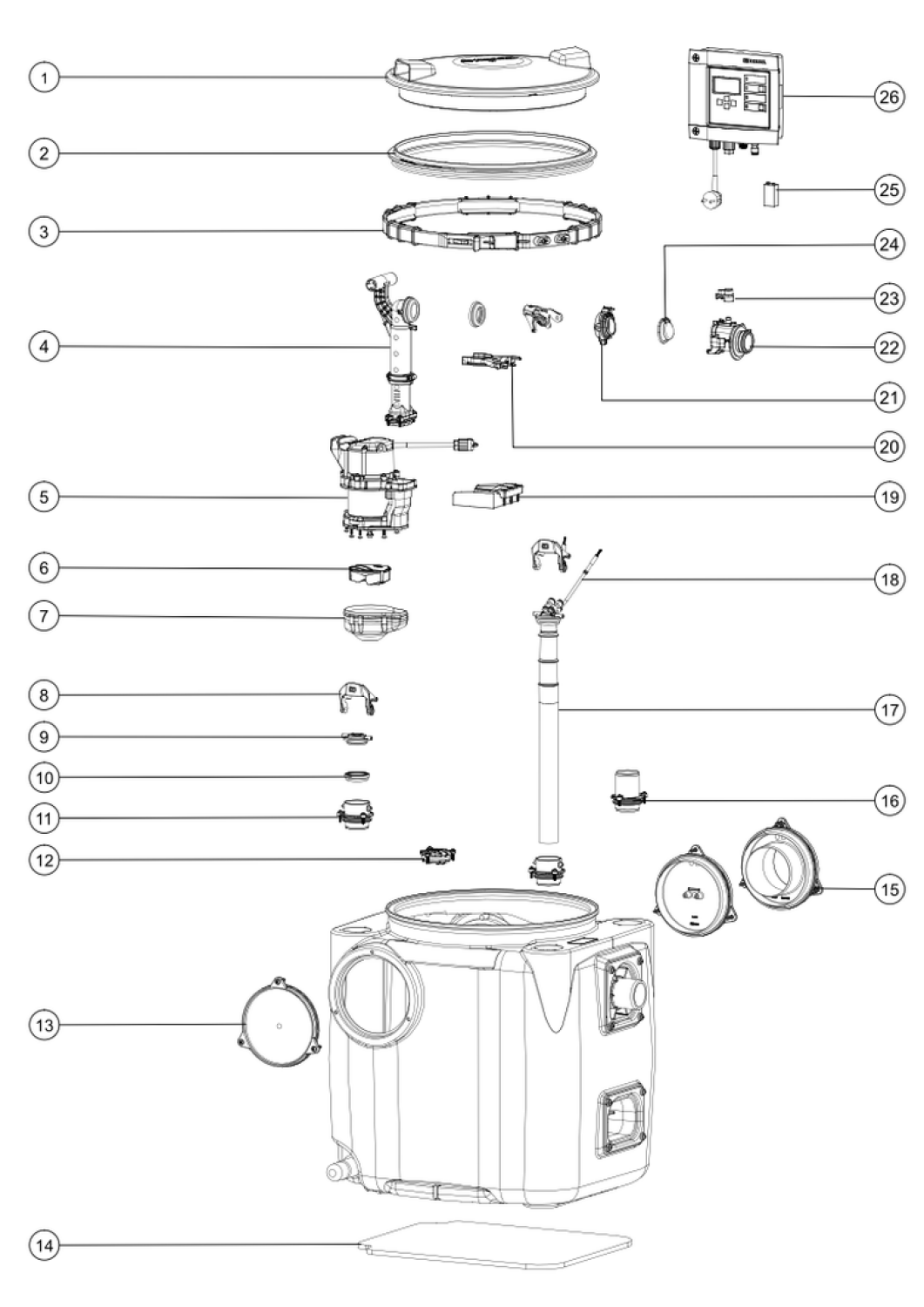

| Explosionszeichnung.png | Explosionszeichnung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
