KESSEL-Hebeanlage Aqualift S Compact Duo, GTF 500, Bodenplatte
Produktnummer:
280530S
Hersteller:
Kessel
Herstellernummer:
KS280530S
EAN:
4026092082706
Zubehör
Regulärer Preis:
10.153,08 €
(61.71% gespart)
3.887,40 €*
%
Bestellware, Lieferzeit: 12-14 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
280530S
Hersteller:
Kessel
Herstellernummer:
KS280530S
EAN:
4026092082706
Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage.
Ausführung
Anlagenart: Doppelanlage
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die Bodenplatte
Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen)
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 31,2 kg
Gewicht brutto: 33 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
Einbautiefe: 490 - 620 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Länge: 617 mm
Breite: 585 mm
Verpackungsmaß Länge: 600 mm
Verpackungsmaß Breite: 600 mm
Verpackungsmaß Höhe: 480 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Zulauf Nennweite (DN): 100
Nutzvolumen: 20 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte mit Schlitzrost
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Verriegelung: Lock & Lift
Belastungsklasse: K 3 (EN 1253-1)
Fördereinrichtung
Pumpe: GTF 500
Anzahl Pumpen: 2
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 10 m3/h
Förderhöhe max.: 8 m
Drehzahl: 2800 U/min
Leistung P1: 0,6 kW
Leistung P2: 0,36 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,7 A
Steuerung
Schaltgerät: Comfort
Alarmgeber: optischer Sonde
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Erforderliche Absicherung Schaltgerät: C 16 A
| Abmessungen | 600 × 600 × 480 mm |
|---|---|
| Gewicht | 33 kg |
| Alarmausgang: | nein |
| Anschluss Einlassseite: | Rohrende |
| Anzahl der Pumpen: | 2 |
| Aufstellung hinter dem WC: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bemessungsspannung: | 207-253 V |
| Breite: | 585 mm |
| Drehzahl: | 2.800 1/min |
| ECHA-DB Kennzeichen: | nein |
| Elektrischer Anschluss: | Anschlusskabel mit Stecker |
| Explosionsgeschützt: | nein |
| Frequenz: | 50 Hz |
| Funkstandard 2G: | nein |
| Funkstandard 3G: | nein |
| Funkstandard 4G: | nein |
| Funkstandard 5G: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Außeneinsatz: | ja |
| Geeignet für Fäkalien: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Kabellänge: | 5 m |
| Kommunikation: | vorbereitet |
| Max. Förderhöhe: | 8 m |
| Max. Partikelgröße: | 10 mm |
| Max. Volumenstrom: | 10 m³/h |
| Mediumtemperatur (Dauerbetrieb): | 40-40 °C |
| Mit Alarmfunktion: | nein |
| Mit Entlüftung: | ja |
| Mit Kommunikationsschnittstelle RS-232: | ja |
| Mit Kommunikationsschnittstelle RS-485: | nein |
| Mit Rückschlagklappe: | ja |
| Mit Schneidwerk: | nein |
| Nennbetriebsart: | S1 |
| Nenndurchmesser, Anschluss Auslassseite: | DN 32 |
| Nenndurchmesser, Anschluss Einlassseite: | DN 100 |
| Nennstrom: | 2 A |
| Potentialfreier Schaltkontakt: | nein |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser, Anschluss Auslassseite: | 40 mm |
| Schnittstelle Impulszähler (Pulse counter): | nein |
| Schnittstelle PT100 / PT1000 / PTC: | nein |
| Schnittstelle Pulse Width Modulation (PWM): | nein |
| Schnittstellensignal 0-10 V / 2-10 V: | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA: | nein |
| Schutzart (IP): | IP68 |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Umgebungstemperatur: | 0-50 °C |
| Unterstützt Protokoll für BACnet IP: | nein |
| Unterstützt Protokoll für BACnet MS/TP: | nein |
| Unterstützt Protokoll für CAN/CANOpen: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LIN Bus: | nein |
| Unterstützt Protokoll für LON/LONWorks: | nein |
| Unterstützt Protokoll für Modbus RTU: | nein |
| Unterstützt Protokoll für Modbus TCP: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Werkstoff des Pumpengehäuses: | sonstige |

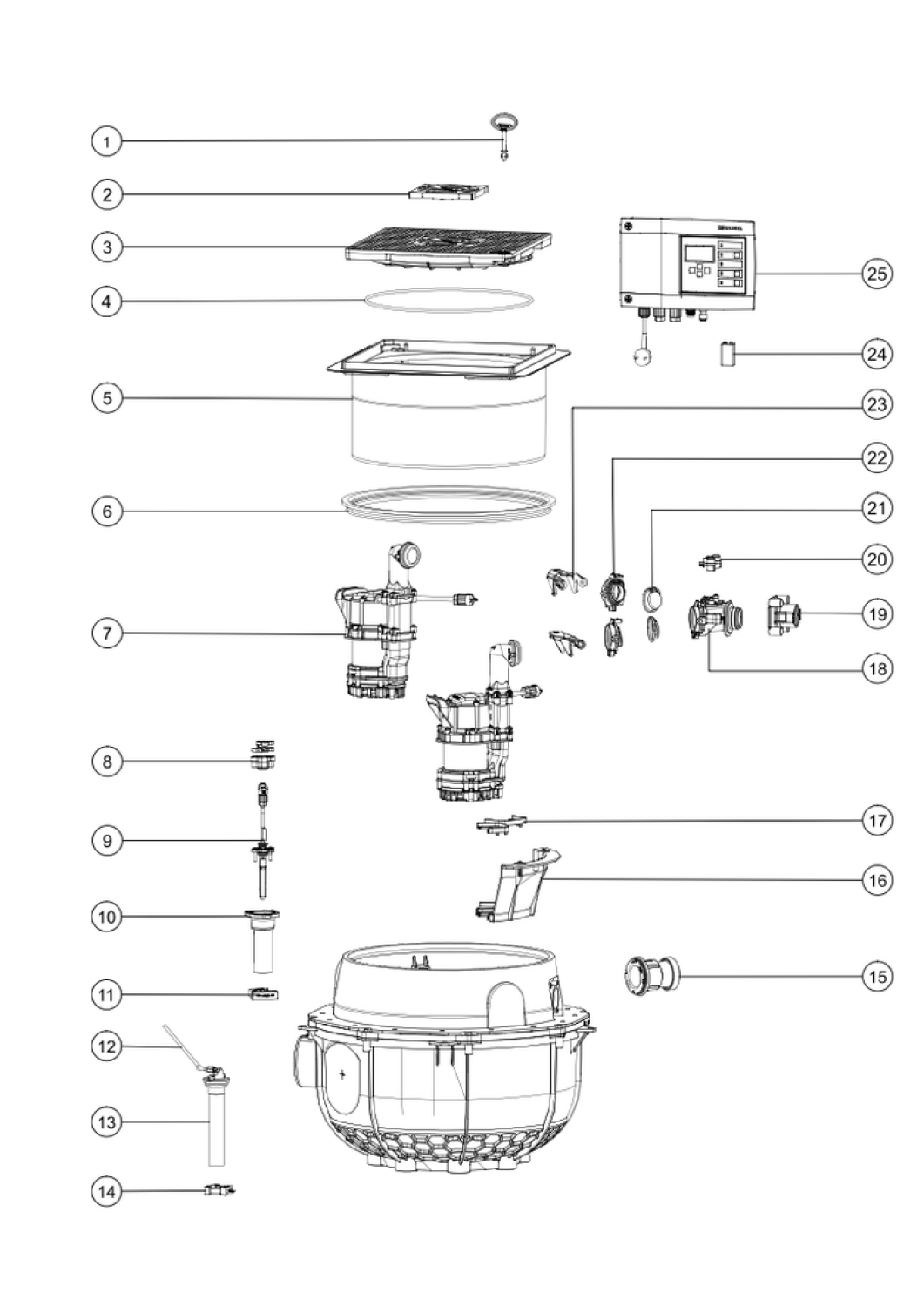

| Explosionszeichnung.png | Explosionszeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
