KESSEL-Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte
Zubehör
1.440,30 €*
%Produktinfo
Hebeanlage für fäkalienfreies Abwasser – Mono mit GTF 500 Pumpe
Produktbeschreibung
Diese Hebeanlage für fäkalienfreies Abwasser ist für den Einbau in die Bodenplatte vorgesehen und eignet sich zur zuverlässigen Entwässerung von Ablaufstellen unterhalb der Rückstauebene. Die kompakte Mono-Anlage verfügt über einen robusten Sammelbehälter aus Polyethylen (PE), eine integrierte GTF 500 Pumpe und einen eingebauten Rückflussverhinderer.
Die Anlage ist installationsfertig vormontiert und für die bauseitige Endmontage vorbereitet. Dank des teleskopischen Aufsatzstücks lässt sich die Einbautiefe flexibel an die baulichen Gegebenheiten anpassen. Die schwarze Abdeckplatte mit Schlitzrost fügt sich dezent in den Bodenbereich ein und ermöglicht die Nutzung als Ablaufstelle.
Einhandverschlüsse erleichtern die Entnahme der integrierten Komponenten und unterstützen eine komfortable Wartung.
Produktvorteile auf einen Blick
-
Für fäkalienfreies Abwasser: geeignet zur Entwässerung entsprechender Ablaufstellen
-
Einbau in die Bodenplatte: für eine platzsparende Installation im Bodenbereich
-
Leistungsstarke GTF 500 Pumpe: mit einer maximalen Förderleistung von 10 m³/h
-
Integrierter Rückflussverhinderer: schützt vor dem Zurückfließen des Fördermediums
-
Robuster Sammelbehälter: aus dauerhaft beständigem PE-Kunststoff
-
Teleskopisches Aufsatzstück: Einbautiefe von 490 bis 620 mm
-
Schwimmerschalter: mechanische Niveauerfassung zur Pumpensteuerung
-
Wartungsfreundliche Konstruktion: Einhandverschlüsse ermöglichen die einfache Entnahme integrierter Komponenten
-
Belastbare Abdeckung: Belastungsklasse K 3 gemäß EN 1253-1
-
Installationsfertige Vormontage: Verbindungsteile sind bauseits anzuschließen
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Anlagenart | Einzelanlage |
| Anlagentyp | Mono |
| Abwasserart | Fäkalienfreies Abwasser |
| Norm | EN 12050-2 |
| Farbe | Schwarz |
| Material Sammelbehälter | PE-Kunststoff |
| Pumpe | GTF 500 |
| Anzahl Pumpen | 1 |
| Pumpensteuerung | Schwimmerschalter |
| Niveauerfassung | Mechanisch |
| Rückflussverhinderer | Integriert |
| Nutzvolumen | 16 l |
| Maximale Förderleistung | 10 m³/h |
| Maximale Förderhöhe | 8 m |
| Betriebsspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Leistungsaufnahme P1 | 0,6 kW |
| Leistung P2 | 0,36 kW |
| Nennstrom | 2,7 A |
| Drehzahl | 2.800 U/min |
| Pumpenschutzart | IP 68 (3 m) |
| Laufradtyp | Freistromrad |
| Freier Kugeldurchgang | 10 mm |
| Druckabgang DN | 32 |
| Druckabgang DA | 40 mm |
| Zulauf DN | 100 |
| Abdeckungsart | Abdeckplatte mit Schlitzrost |
| Abdeckungsmaterial | Kunststoff |
| Abdeckungsfarbe | Schwarz |
| Abdeckung Länge × Breite | 366 × 366 mm |
| Belastungsklasse | K 3 gemäß EN 1253-1 |
| Maximale Bodenbelaghöhe | 16 mm |
| Einbautiefe | 490–620 mm |
| Höhenverstellung | Teleskopisches Aufsatzstück |
| Länge | 617 mm |
| Breite | 585 mm |
| Grundwasserbeständigkeit | 3.000 mm ab Unterkante Bodenteil |
| Förderguttemperatur dauerhaft | Max. 40 °C |
| Heißwasserbeständigkeit kurzzeitig | 80 °C für 2 Minuten |
| Anschluss Pumpe | Schuko, 2-polig |
| Anschlussleitung | H07RN-F 3G 1,0 mm² |
| Länge Netzanschlussleitung | 5 m |
| Erforderliche Absicherung | C 16 A |
| Gewicht netto | 25,61 kg |
| Gewicht brutto | 27 kg |
| Verpackungsmaße L × B × H | 590 × 590 × 675 mm |
Montage und Einbau
Die Hebeanlage ist für den Einbau in die Bodenplatte konzipiert und wird vormontiert geliefert. Die endgültige Installation sowie der Anschluss der Verbindungsteile erfolgen bauseits. Das teleskopische Aufsatzstück ermöglicht die Anpassung an eine Einbautiefe zwischen 490 und 620 mm.
Vor dem Einbau sollten die baulichen Voraussetzungen, die erforderlichen Anschlussmaße und die geplante Entwässerungssituation geprüft werden. Die Montage und der elektrische Anschluss müssen entsprechend den Herstellervorgaben und den geltenden technischen Vorschriften erfolgen.
Einsatzbereich
Die Anlage eignet sich zur Förderung von fäkalienfreiem Abwasser aus geeigneten Entwässerungsstellen. Sie kann insbesondere dort eingesetzt werden, wo Abwasser nicht allein durch natürliches Gefälle abgeführt werden kann.
Wichtiger Hinweis: Die Hebeanlage ist ausschließlich für fäkalienfreies Abwasser vorgesehen. Die Eignung für den konkreten Einsatzbereich und die erforderliche Förderleistung sind vor der Installation zu prüfen.
| Abmessungen | 590 × 590 × 675 mm |
|---|---|
| Gewicht | 27 kg |
| Alarmausgang: | nein |
| Anschluss Einlassseite: | Rohrende |
| Anzahl der Pumpen: | 1 |
| Aufstellung hinter dem WC: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bemessungsspannung: | 207-253 V |
| Breite: | 585 mm |
| Drehzahl: | 2.800 1/min |
| ECHA-DB Kennzeichen: | nein |
| Elektrischer Anschluss: | Anschlusskabel mit Stecker |
| Explosionsgeschützt: | nein |
| Frequenz: | 50 Hz |
| Funkstandard 2G: | nein |
| Funkstandard 3G: | nein |
| Funkstandard 4G: | nein |
| Funkstandard 5G: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Außeneinsatz: | ja |
| Geeignet für Fäkalien: | nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Kabellänge: | 5 m |
| Max. Förderhöhe: | 8 m |
| Max. Partikelgröße: | 10 mm |
| Max. Volumenstrom: | 10 m³/h |
| Mediumtemperatur (Dauerbetrieb): | 40-40 °C |
| Mit Alarmfunktion: | nein |
| Mit Entlüftung: | ja |
| Mit Kommunikationsschnittstelle RS-232: | nein |
| Mit Kommunikationsschnittstelle RS-485: | nein |
| Mit Rückschlagklappe: | ja |
| Mit Schneidwerk: | nein |
| Nennbetriebsart: | S1 |
| Nenndurchmesser, Anschluss Auslassseite: | DN 32 |
| Nenndurchmesser, Anschluss Einlassseite: | DN 100 |
| Nennstrom: | 2 A |
| Potentialfreier Schaltkontakt: | nein |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser, Anschluss Auslassseite: | 40 mm |
| Schnittstelle Impulszähler (Pulse counter): | nein |
| Schnittstelle PT100 / PT1000 / PTC: | nein |
| Schnittstelle Pulse Width Modulation (PWM): | nein |
| Schnittstellensignal 0-10 V / 2-10 V: | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA: | nein |
| Schutzart (IP): | IP68 |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | ja |
| UBA-Positivliste Kennzeichen UBA-Anforderung: | ja |
| Umgebungstemperatur: | 0-50 °C |
| Unterstützt Protokoll für BACnet IP: | nein |
| Unterstützt Protokoll für BACnet MS/TP: | nein |
| Unterstützt Protokoll für CAN/CANOpen: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LIN Bus: | nein |
| Unterstützt Protokoll für LON/LONWorks: | nein |
| Unterstützt Protokoll für Modbus RTU: | nein |
| Unterstützt Protokoll für Modbus TCP: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Werkstoff des Pumpengehäuses: | sonstige |
| Datenblatt.pdf | Technische Details zum Artikel |

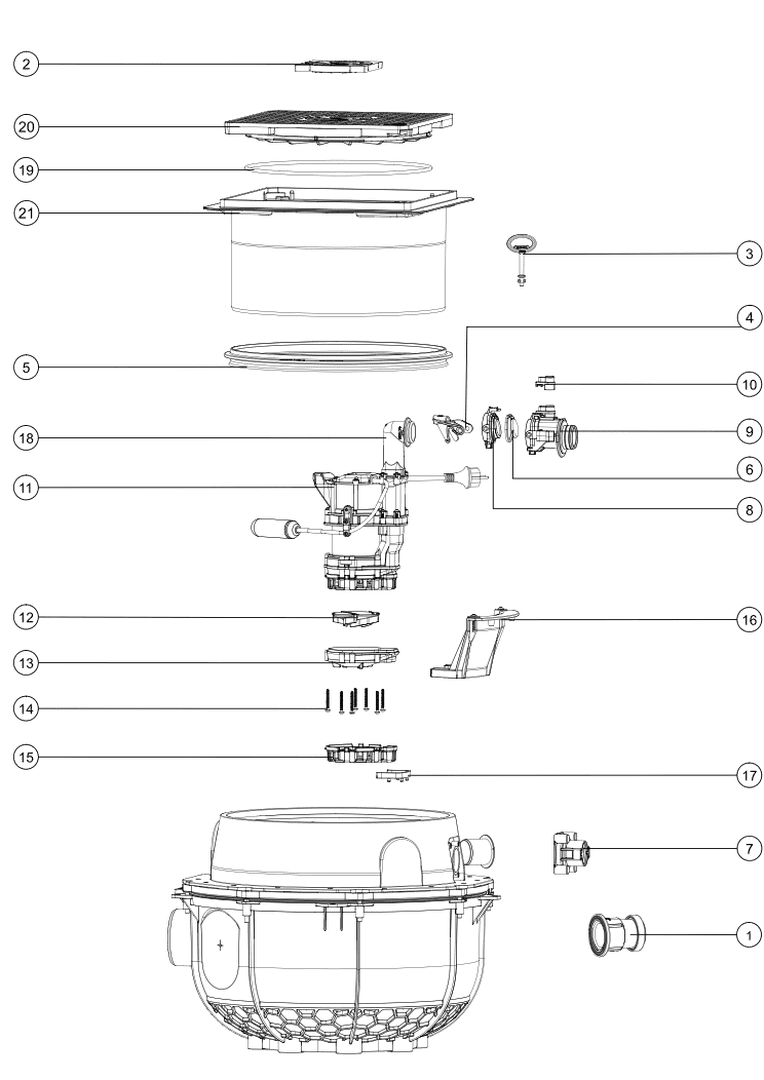

| Explosionszeichnung.png | Explosionszeichnung |
