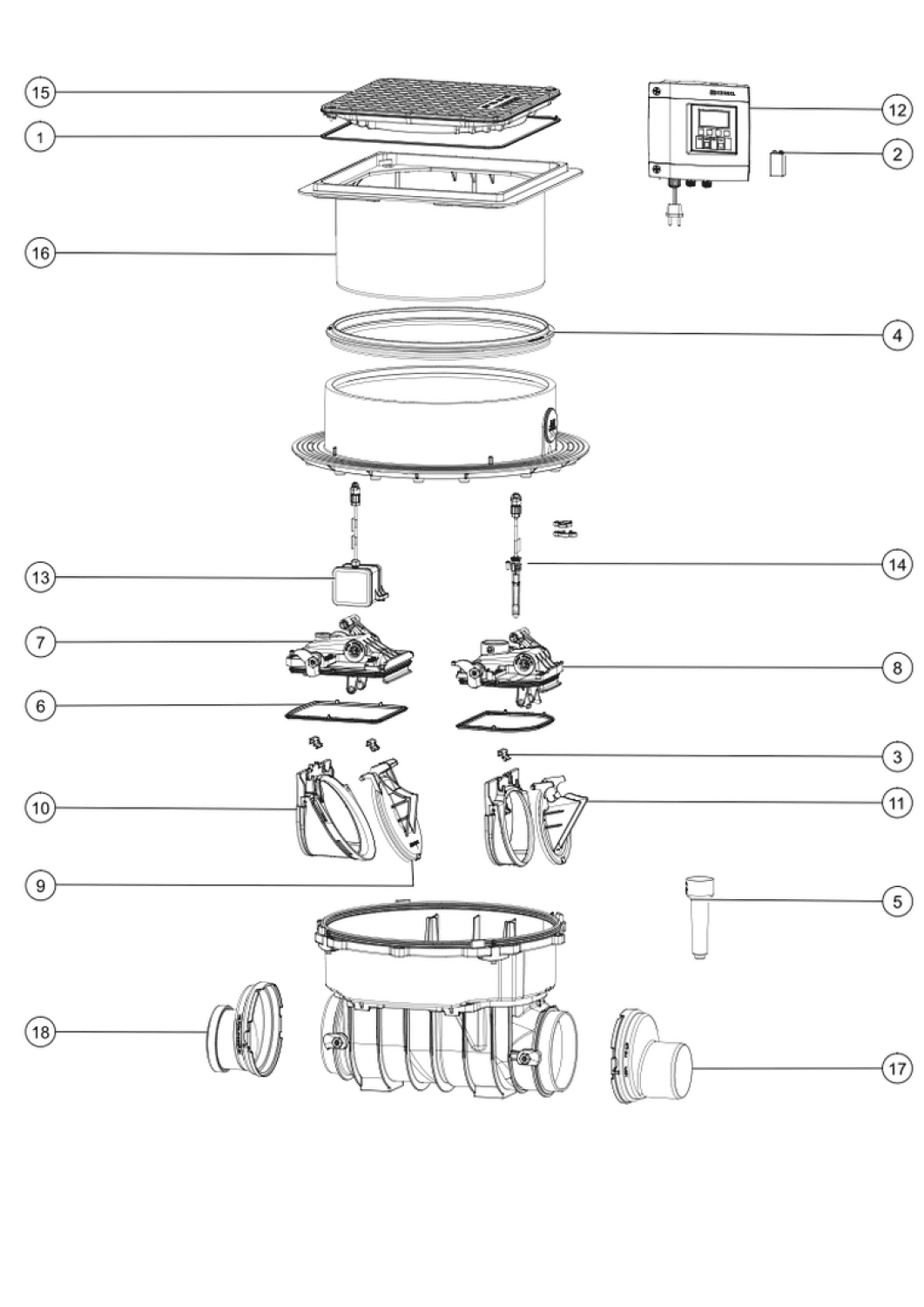

KESSEL-Rückstauautomat Staufix FKA DN 100, Bodenplatte, schwarz

KESSEL-Rückstauautomat Staufix FKA DN 100, Bodenplatte, schwarz (Bestell-Nr. 84100S) - automatischer Rückstauschutz für fäkalienhaltiges Abwasser

Der KESSEL-Rückstauautomat Staufix FKA DN 100, Bodenplatte, schwarz von Kessel ist ein Premium-Rückstauautomat für fäkalienhaltiges und fäkalienfreies Abwasser. Er eignet sich für den Einbau in die Bodenplatte und schützt Entwässerungsleitungen zuverlässig vor rückstauendem Abwasser. Gerade in Gebäuden mit unterhalb der Rückstauebene liegenden Entwässerungsstellen ist ein sicher arbeitender Rückstauschutz entscheidend, um Überflutungen, Hygienerisiken und Folgeschäden zu vermeiden. Das motorische Verschlusssystem schließt bei Rückstau automatisch, während ein zusätzlicher handverriegelbarer Notverschluss für zusätzliche Sicherheit sorgt.

Vorteile auf einen Blick

• Automatischer Schutz bei Rückstau durch motorische Rückstauklappe.
• Zusätzliche Absicherung durch mechanische Rückstauklappe und handverriegelbaren Notverschluss.
• Geeignet für fäkalienhaltiges Abwasser und damit für anspruchsvolle Entwässerungssituationen.
• Komfortable Steuerung über das anwenderfreundliche Schaltgerät Comfort.
• Einbindung in die Gebäudeleittechnik über optionalen potentialfreien Kontakt möglich.
• Alarm- und Sammelstörmeldungen können über die integrierte GSM-Schnittstelle ausgegeben werden.
• Modulares KESSEL-Baukastensystem ermöglicht die Umrüstung bestehender Anlagen zur Rückstaupumpanlage Pumpfix F.
• Vormontierte Ausführung erleichtert die bauseitige Endmontage.

Funktion und Einsatzbereich

Wenn bei Starkregen oder hoher Kanalbelastung Abwasser in die Entwässerungsleitung zurückdrückt, muss der Rückstauschutz schnell und zuverlässig reagieren. Der KESSEL-Rückstauautomat Staufix FKA DN 100 ist genau für diese Aufgabe ausgelegt. Das motorische Verschlusssystem erkennt den Rückstaufall über die optische Sonde und schließt automatisch. Dadurch wird verhindert, dass Abwasser aus dem Kanal in das Gebäude eindringt.

Die Ausführung für fäkalienhaltiges Abwasser ist besonders relevant in Bereichen, in denen angeschlossene Sanitäreinrichtungen einen entsprechend geeigneten Rückstauschutz erfordern. Mit Rückstauschutz Typ 3 nach EN 13564 erfüllt das System die Anforderungen an einen geregelten und klar definierten Einsatzbereich. Der Einbau in die Bodenplatte macht das Produkt interessant für Keller, Souterrainbereiche und andere tief liegende Entwässerungssituationen.

Sicherheit durch zweistufiges Verschlusssystem

Ein zentraler Vorteil dieses Rückstauautomaten ist die Kombination aus einer motorischen und einer mechanischen Rückstauklappe. Die motorische Rückstauklappe übernimmt die automatische Schließfunktion im Normalbetrieb. Die mechanische Rückstauklappe ergänzt das Sicherheitskonzept und unterstützt den Schutz bei Rückstauereignissen.

Zusätzlich ist ein Notverschluss vorhanden, der handverriegelbar ausgeführt ist. Das ist besonders dann sinnvoll, wenn Leitungen bei Bedarf manuell abgesichert werden sollen. Für Betreiber und Planer bedeutet das mehr Kontrolle und eine zusätzliche Sicherheitsreserve in kritischen Situationen.

Steuerung, Überwachung und Einbindung

Gesteuert wird der KESSEL-Rückstauautomat Staufix FKA DN 100 über das Schaltgerät Comfort. Die Bedienung ist auf eine praxisgerechte Überwachung des Systems ausgelegt. Die mehrzeilige Displayanzeige verbessert die Übersicht über Betriebszustände und Meldungen. Dank Logbuchfunktion lassen sich Ereignisse nachvollziehen, was bei Wartung, Kontrolle und Störungsanalyse hilfreich ist.

Die optische Sonde übernimmt die Niveauerfassung und dient gleichzeitig als Alarmgeber. Das ermöglicht eine klare Reaktion auf veränderte Betriebszustände. Für zusätzliche Betriebssicherheit sind außerdem Selbstdiagnosesystem, Batteriepufferung sowie USB-Schnittstelle vorhanden. Die GSM-Schnittstelle erlaubt die Ausgabe von Alarm- und Sammelstörmeldungen. Darüber hinaus ist ein Anschluss an Gebäudeleittechnik beziehungsweise Gebäudeautomation vorgesehen; die Einbindung über potentialfreien Kontakt ist optional möglich.

Einbau, Bauform und praktische Montageaspekte

Der Rückstauautomat ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert zur bauseitigen Endmontage geliefert. Dabei ist zu beachten, dass die Sensorik bauseits zu montieren und das Schaltgerät anzuschließen ist. Diese Ausführung bietet den Vorteil, dass wesentliche Komponenten bereits vorbereitet sind, zugleich aber eine an die jeweilige Baustellensituation angepasste Endmontage möglich bleibt.

Das teleskopische Aufsatzstück erleichtert die Anpassung an die erforderliche Einbautiefe von 516 bis 669 Millimetern. Für die Planung sind außerdem das Aussparungsmaß von 750 x 750 Millimetern sowie der Gefällesprung von 9 Millimetern relevant. Die Grundwasserbeständigkeit ab Unterkante Bodenteil bis 3000 Millimeter unterstützt den Einsatz in baulich anspruchsvollen Situationen.

Material, Abdeckung und Belastbarkeit

Die schwarze Ausführung fügt sich unauffällig in passende Einbausituationen ein. Die Abdeckung ist als Abdeckplatte aus Kunststoff ausgeführt und ebenfalls schwarz. Mit der Verriegelung Lock & Lift lässt sich die Abdeckung funktional handhaben. Die Belastungsklasse L 15 nach EN 1253-1 ist für den dafür vorgesehenen Bereich ausgelegt. Die tagwasserdichte Ausführung trägt dazu bei, dass Oberflächenwasser nicht unkontrolliert eindringt.

Modulares System und Umrüstbarkeit

Ein wichtiger Aspekt des Produkts ist das modulare KESSEL-Baukastensystem. Dadurch können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Das ist insbesondere dann interessant, wenn sich Nutzungsanforderungen im Gebäude ändern oder eine weitergehende Lösung für die Entwässerung geplant wird. Vor Bestellung und Umbau sollten jedoch immer Modellbezeichnung, Einbausituation und Herstellerangaben geprüft werden.

Kompatibilität und Einbaukontext

Der KESSEL-Rückstauautomat Staufix FKA DN 100 ist als Lösung für die Einbausituation „Einbau in die Bodenplatte“ ausgelegt. Die Nennweite DN 100 und der Außendurchmesser DA 110 Millimeter sind bei der Planung und beim Abgleich mit der vorhandenen Entwässerungsleitung zu berücksichtigen. Wenn eine Umrüstung zur Rückstaupumpanlage Pumpfix F vorgesehen ist, sollten die konkrete Einbausituation, die vorhandene Anlage und die Herstellerangaben vor Bestellung oder Montage sorgfältig geprüft werden.

Technische Daten

Geeignet für

• Entwässerungsanlagen in Gebäuden mit Einbau in die Bodenplatte.
• Keller- und Untergeschosse mit Rückstaugefahr.
• Anwendungen mit fäkalienhaltigem Abwasser, bei denen ein geeigneter Rückstauautomat erforderlich ist.
• Modernisierung oder Nachrüstung bestehender Rückstauschutzlösungen im KESSEL-System.
• Objekte, in denen eine Anbindung an Gebäudeleittechnik oder eine erweiterte Störmeldung gewünscht ist.

Lieferumfang und Zubehörhinweise

Geliefert wird der KESSEL-Rückstauautomat Staufix FKA DN 100 in vormontierter Ausführung zur bauseitigen Endmontage. Zum Produkt gehören der Grundkörper mit Stutzen inklusive Spitzende und Muffe, die Abdeckplatte sowie die Steuerungskomponenten gemäß den angegebenen Produktdaten. Zu beachten ist, dass die Sensorik bauseits zu montieren ist und das Schaltgerät angeschlossen werden muss.

Als relevante Systemerweiterung ist die Umrüstung bestehender Anlagen zur Rückstaupumpanlage Pumpfix F genannt. Weitere Zubehör- oder Ergänzungsartikel sollten nur nach Abgleich mit den Herstellerangaben ausgewählt werden.

Montage- und Sicherheitshinweis

Die Installation sollte fachgerecht und unter Berücksichtigung der geltenden Normen sowie der Herstellerangaben erfolgen. Vor Bestellung und Montage sind insbesondere Nennweite, Einbausituation, Aussparungsmaß, Einbautiefe, Abwasserart und elektrische Anschlussbedingungen zu prüfen. Bei einer geplanten Einbindung in die Gebäudeleittechnik oder einer Umrüstung zur Rückstaupumpanlage Pumpfix F sollten die konkrete Anlagenkonfiguration und die Herstellerunterlagen verbindlich abgestimmt werden.

FAQ - häufige Fragen

Ist der KESSEL-Rückstauautomat Staufix FKA DN 100 für fäkalienhaltiges Abwasser geeignet?

Ja, dieses Modell ist ausdrücklich für fäkalienhaltiges Abwasser ausgelegt. Das ist ein wesentlicher Unterschied zu einfacheren Rückstaulösungen, die nur für fäkalienfreies Abwasser vorgesehen sind. Für den sicheren Einsatz sollten jedoch die konkrete Entwässerungssituation, die Einbaubedingungen und die Herstellerangaben immer vorab geprüft werden.

Wie funktioniert der Rückstauschutz bei diesem Modell?

Der Rückstauautomat arbeitet mit einer optischen Sonde zur Niveauerfassung und einem motorischen Verschlusssystem. Bei Rückstau wird die motorische Rückstauklappe automatisch geschlossen. Zusätzlich ist eine mechanische Rückstauklappe vorhanden. Ein handverriegelbarer Notverschluss bietet eine weitere Sicherheitsmöglichkeit, wenn eine manuelle Absicherung erforderlich ist.

Kann der KESSEL-Rückstauautomat Staufix FKA DN 100 in eine Gebäudeleittechnik eingebunden werden?

Ja, das Produkt ist für den Anschluss an Gebäudeleittechnik beziehungsweise Gebäudeautomation vorgesehen. Die Einbindung über einen potentialfreien Kontakt ist optional möglich. Darüber hinaus stehen eine GSM-Schnittstelle für Alarm- und Sammelstörmeldungen sowie eine USB-Schnittstelle zur Verfügung. Das ist besonders dann sinnvoll, wenn Betriebszustände zentral überwacht oder dokumentiert werden sollen.

Ist eine spätere Umrüstung möglich?

Nach den vorliegenden Produktdaten kann das System durch das modulare KESSEL-Baukastensystem problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Das ist vorteilhaft, wenn sich die Anforderungen an den Rückstauschutz oder die Entwässerung im Gebäude ändern. Vor einer solchen Umrüstung sollten die Modellbezeichnung KESSEL-Rückstauautomat Staufix FKA DN 100, die vorhandene Einbausituation und die Herstellerangaben genau geprüft werden.

Was ist bei der Montage besonders zu beachten?

Wichtig sind vor allem die korrekte Einbausituation in die Bodenplatte, die passende Nennweite DN 100, der Außendurchmesser DA 110 Millimeter sowie die Einbautiefe von 516 bis 669 Millimetern. Außerdem wird das Produkt vormontiert geliefert, die Sensorik ist jedoch bauseits zu montieren und das Schaltgerät anzuschließen. Eine fachgerechte Installation ist bei Rückstauschutzsystemen entscheidend, damit die automatische Schließfunktion und die Überwachung im Ernstfall zuverlässig arbeiten.
