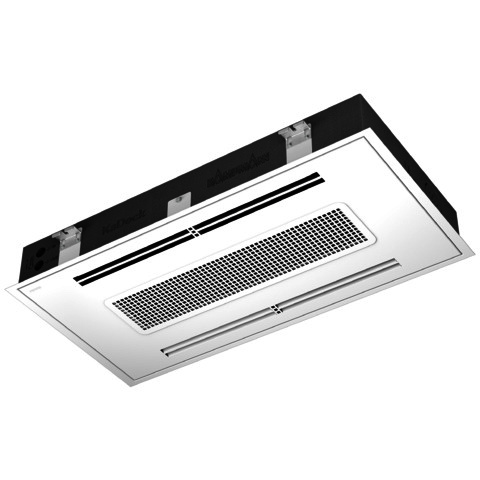

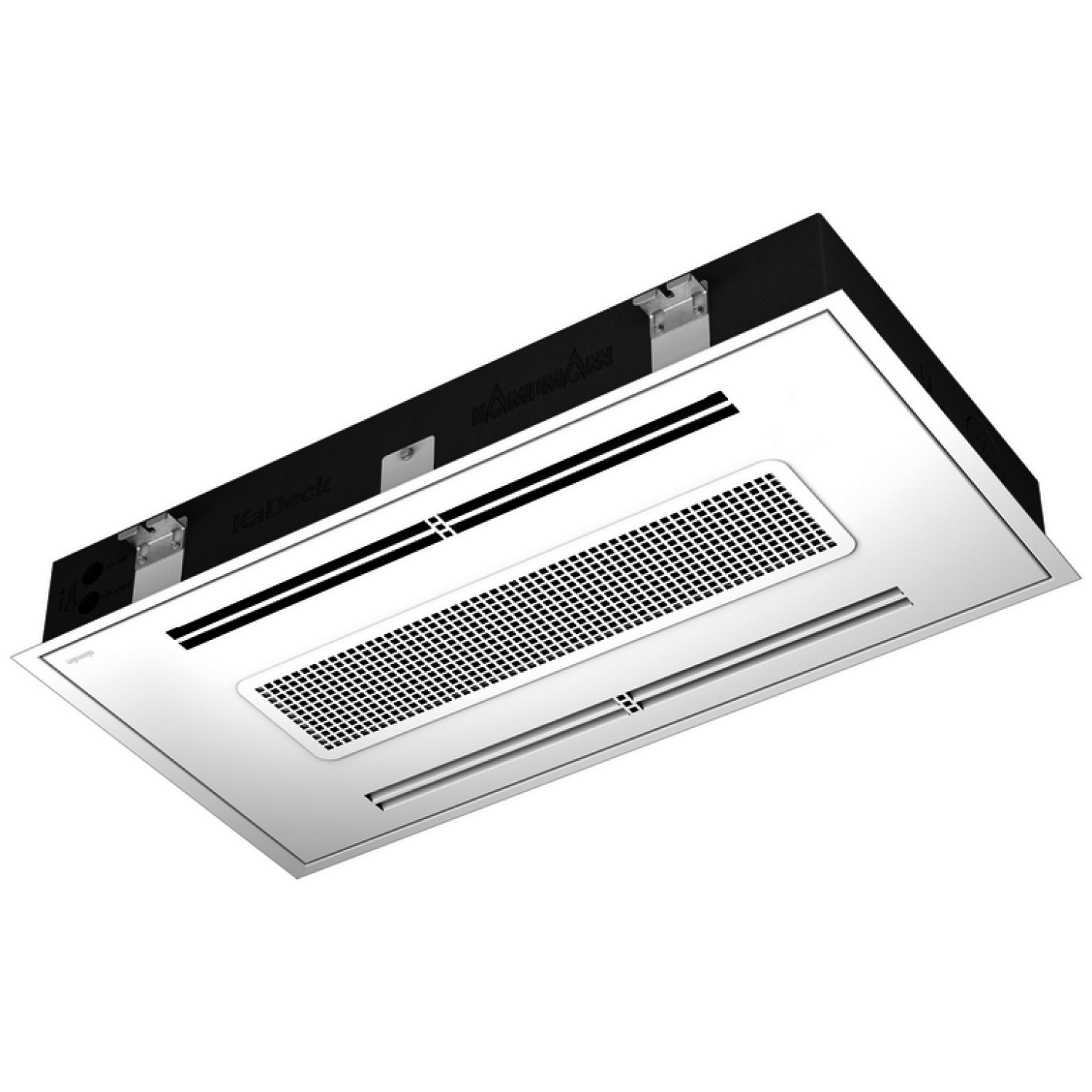

KM Deckengerät KaDeck 2seitig ZD 2-Lt. R625 feuchte Kühl. KaControl

Kampmann Fan Coil KaDeck für die hochwertige Klimatisierung im Neubau und Bestand. Besonders niedrige Bauhöhe Grundgerät (165 mm). Vorgesehen für den Einbau in die abgehangene Zwischendecke. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 1,62E+02 Weitere Berechnungen online möglich. Alle Komponenten, sind innerhalb des Gehäuses untergebracht und werkzeuglos zu erreichen. Das Gehäuse besteht aus einer isolierenden und wärmebrückenfreien EPP (expandiertes Polypropylen) Konstruktion, die Wärmeaustausch in die Zwischendecke minimiert, schalldämmend wirkt und die Montage durch ein geringes Gesamtgewicht vereinfacht. Innerhalb des Gerätes erleichtern die organischen Formen, Verzicht auf Ecken und Kanten, die Reinigung aller Flächen. Die sichtbare Designblende besteht aus RAL 9016 verkehrsweiß pulverbeschichtetem Stahlblech. Hygienekonform nach VDI 6022. Durch die optimierten Austrittslamellen wird die Luft horizontal an der Decke entlang, zur Nutzung des Koanda-Effekts, ausgeworfen. Eine bauseitige Revisionsöffnung ist nicht nötig da auch Zubehör wie Ventile innerhalb des Gehäuses montiert werden. Die gebrauchsmustergeschützte spezielle Motorenkühlung verdoppelt die Lebensdauer der Ventilatoren (auf min. 40.000 Betriebsstunden auch bei 75GradC Wassertemperatur im Heizbetrieb). Über optionale Anschlussstutzen kann auf zwei Seiten des Gehäuses Primärluft in den Luftansaug des Gerätes eingeführt werden. Die Raumluft wird über einen COARSE Luftfilter gereinigt. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen, geeignet für PWW/PHW. Max. Betriebsdruck bar 16 Max. Wassereintrittstemp. GradC 75 Min. Wassereintrittstemp. GradC 6 Max. Lufteintrittstemp. GradC 35 Max. Glykolanteil % 50 Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung einfach entnehmbares Bauteil entsprechend VDI 6022. Drehzahlgeregelte Kondensatpumpe mit dynamischer Anpassung der Förderleistung und minimalen Betriebsgeräuschen, geräuschdämmend durchs EPP eingefasst. Kapazitiver Schwimmerschalter für reduzierten Wartungsbedarf. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Schutzart IP 44 Beiliegende Montagewinkel ermöglichen die Vorrüstung der Gehäusehalterungen und das anschließende Einhängen des KaDecks. Anschließend werden die Montagewinkel mit dem KaDeck verschraubt. Ein leicht zugänglicher elektrischer Anschlusskasten befindet sich im Inneren des Grundgerätes. Enthalten sind: - Netzteil, - Steuerplatine mit steckbaren Klemmen, LEDs für die optische Fehleranalyse, Anschluss von 24 V DC Stellantrieben, aktiver Abschaltung des Kühlventil bei Störung ( Motor / Kondensat ), pot.-freier Kontakt Störmeldung - Regelplatine KaControl. - Die Bedienung erfolgt über ein separates Raumbediengerät - Raumregelung von bis zu sechs Geräten über KaController, erweiterbar auf bis zu 30 Geräte über CANbus-Schnittstelle (CANbus-Karte erforderlich) - Steckplatz für opt. Schnittstellen - CANbus/Modbus/KNX-Karte - Temperaturerfassung über Sensor im Raumbediengerät oder Luftansaugfühler - ein digitaler Eingang parametrierbar:;- Gerät Ein/Aus - Umschaltung Komfort/Economy - Umschaltung Heizen/Kühlen Changeover - Fensterkontakt, Präsenzmelderkontakt - Kartenleserkontakt - Drei analoge Eingänge für Raum-, Luftansaugtemperaturfühler Ausgang zur stetigen (0-100%) Ansteuerung des EC-Ventilators. Nachtbetrieb (Energiesparbetrieb) über Zeitprogramm im KaController oder digitalen Eingang aktivierbar Raumfros
