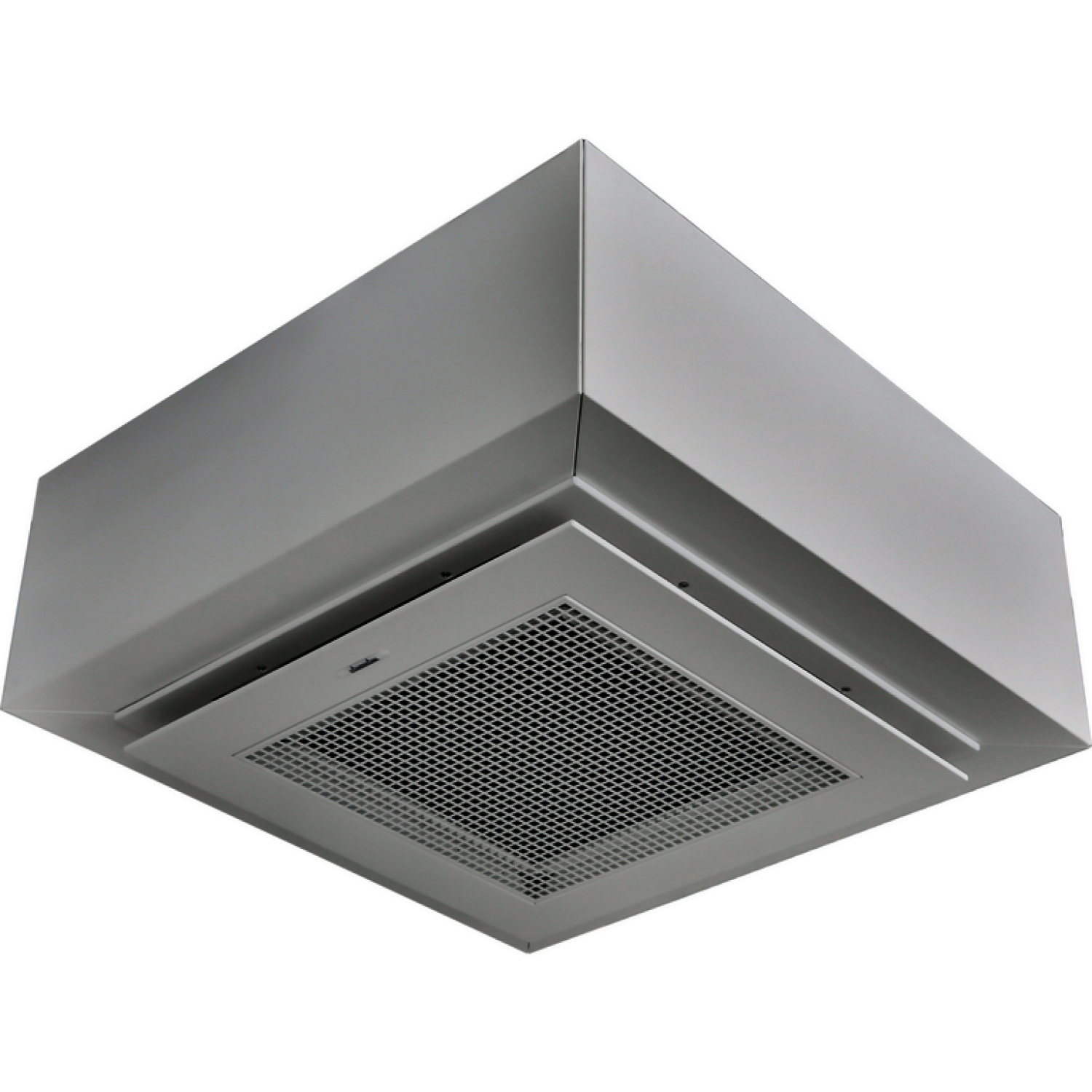

KM Kassette KaCool D AF BG:2 4-Lt. o. Bl. EC-V. KaControl

Kampmann Fan Coil KaCool D AF Deckenkassette zur Klimatisierung von Räumen mit abgehangenen Decken. Optimierter AtmosFeel Luftdurchlass zur Minimierung von Zuglufterscheinungen. Grundgerät aus sendzimir-verzinktem Stahlblech, teilweise gegen Schwitzwasseranfall dampfdiffusionsdicht und geräuschreduzierend isoliert. Isolierstärke mm 10 Optionaler Primärluftanschluss zum Einbringen von vor konditionierter Außenluft. Keine Blende enthalten, separat als Zubehör zu bestellen. Luftansaug Filter ISO Coarse 4-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen, inkl. Verdrehsicherung. Max. Betriebsdruck bar 8 Max. Wassereintrittstemp. GradC 75 Min. Wassereintrittstemp. GradC 6 Max. Glykolanteil % 50 Integrierte Entlüftungsmöglichkeit. Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung einfach entnehmbares Bauteil entsprechend VDI 6022. Material Kondensatwanne ABS Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von 600 mm inkl. Alarmkontakt zur Abschaltung und Meldung. EC-Radialventilator Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Schutzart IP 44 Isolationsklasse F Integrierter Thermokontakt. Motorstörung: Automatische Motorabschaltung bei Störung. Keine Störmeldung möglich. Regelungssystem KaControl C1 werksseitig montiert und verdrahtet. Bedienung über separates Raumbediengerät als Führungsgerät oder Nutzung als Folgegerät. - Raumregelung von bis zu sechs Geräten über KaController, erweiterbar auf bis zu 30 Geräte über CANbus-Schnittstelle (CANbus-Karte erforderlich) - Steckplatz für opt. Schnittstellen - CANbus/ Modbus/ KNX-Karte - Temperaturerfassung über Sensor im Raumbediengerät oder Luftansaugfühler - Ein digitaler Eingang parametrierbar: - Gerät Ein/Aus - Umschaltung Komfort/Economy - Umschaltung Heizen/Kühlen Changeover - Fensterkontakt, Präsenzmelderkontakt - Kartenleserkontakt Ausgang zur stetigen (0-100%) Ansteuerung des EC-Ventilators. Nachtbetrieb (Energiesparbetrieb) über Zeitprogramm im KaController oder digitalen Eingang aktivierbar Raumfrostschutzsteuerung. Fünfstufige Lüfteransteuerung 1-2-3-4-5 Bedarfsabhängiger Ventilatorautomatikbetrieb mit stetiger (0-100 %) Lüfteransteuerung, Abschaltung bei Störung. Baugröße 2 Korpus (B) mm 572 x 570 x 286 Blende (LxBxH) mm 680 x 680 x 40 Benötigte Zwischendeckenmm 296 Feuchtkugeltemperatur GradC 19 Versorgungsspannung V 230 / 50 Gewicht kg 25 Anschluss 1/2 Zoll Innengewinde Steuerspannung V 10 8 6 4 2 Luftvolumenstrom m3/h 590 540 475 400 310 Leistungsaufnahme W 31 25 19 13 7 Stromaufnahme mA 286 241 189 136 83 Schalldruckpegel dB(A) 46 44 40 35 29 Schallleistungspegel dB(A) 54 52 48 43 37 Glykolanteil % 0 Vorlauftemperatur GradC 7 Rücklauftemperatur GradC 12 Lufteintrittstemperatur GradC 27 Rel. Luftfeuchtigkeit % 48 Kühlleistung, gesamt W 3366 3136 2831 2469 2014;Kühlleistung, sensibel W 2595 2410 2165 1875 1516 Luftaustrittstemperatur GradC 13,9 13,7 13,4 13 12,4 Wasservolumenstrom l/h 581 541 489 426 348 Wasserwiderstand kPa 20,2 18 15,1 12 8,6 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung W
