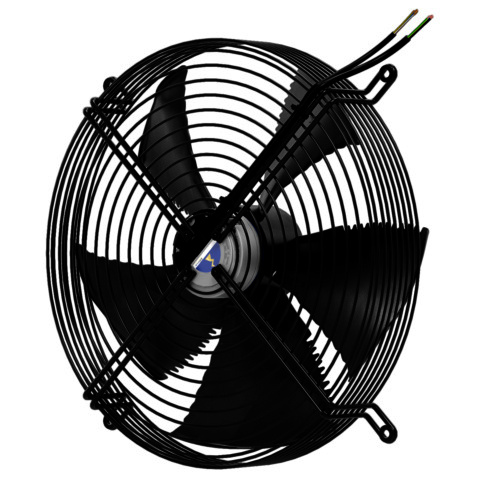

KM Lufterhitzer TOP Typ 474058C1 WTA Cu alu. EC-V. KaControl

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage. Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig anschraubbar. LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen, geeignet für PWW/PHW. Max. Betriebsdruck bar 16 Max. Wassereintrittstemp. GradC 120 Min. Wassereintrittstemp. GradC 35 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Axialventilator Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. EC-Ventilator, 230 V, hohe Drehzahl Schutzart IP 54 Integrierter Motorschutz. Mit außen angebrachtem Anschlusskasten. KaControl-Modul Umluft montiert und anschlussfertig verdrahtet, bestehend aus: 1. Reparaturschalter über bauseitiges Schloss in Aus-Stellung abschließbar 2. Netzanschlussplatine. Spezifikation: - Netzanschlussklemmen, steckbar, 230VAC inkl. Schutzleiter in doppelter Ausführung zum Durchschleifen. 3. KaControl-Regelplatine. Spezifikation: - Schraub-/Steckklemmen zum Anschluss der Spannungsversorgung 24VDC - tLAN-Schnittstelle für Broadcast-Netzwerke 1 Master und 5 Slaves - Steckplatz für optionale Schnittstellenkarten: - RS485 (Modbus, CANbus, KNX, zur Einbindung in GLT oder DDC-Anlagen - Schnittstelle Parameterprogrammierschlüssel - 2 digitale Eingänge - frei parametrierbar z.B. zur Umschaltung Tag/Nacht - Fensterkontakt, als Federzugklemmen ausgeführt - 3 Multifunktionseingänge parametrierbar als: - Digitaleingang (Funktionen siehe vorgehender Punkt) - Analogeingang passiv für Raum-, Rückluft-, Register- oder Change-Over-Fühler - Analogeingang aktiv (0-10VDC) für z. B. externe Vorgabe der Ventilatordrehzahl, als Federzugklemmen ausgeführt - Schraub-/Steckklemmen zum Anschluss thermoelektrischer Ventilantriebe 24VDC, stromlos geschlossen - 1 Analogausgang 0-10VDC zur Ventilatoransteuerung - Potentiometer zur Ventilatordrehzahlbegrenzung - DIP-Schalter zur Grundeinstellung der Applikation - Abschaltung des Geräts im Fehlerfall mit Meldung über Bedieneinheit - Laden der Regelparameter mittels Servicetool - Aufzeichnung der Temperaturverläufe über Serveranbindung möglich - Testverfahren zur Überprüfung der Ein- und Ausgänge 4. Gehäuse aus Kunststoff, grau, Schutzart IP 54, - Abmessungen BxHxT: 230 x 140 x 125 mm Baugröße 7 Abmessungen (BxHxT) mm 840 x 800 x 360 Gewicht kg 62 Wasserinhalt l 7,6 Anschluss 1 1/2 Zoll Steuerspannung V 10 8 6 4 2 Drehzahl 1/min 1000 835 625 390 170 SFP-Wert Ws/m3 324 208 119 65 38 Luftvolumenstrom m3/h 7600 6250 4600 2750 1220 Leistungsaufnahme W 685 361 152 50 13 Stromaufnahme A 3 1,6 0,7 0,3 0,3 Schalldruckpegel dB(A) 61 56 48 36 22 Schallleistungspegel dB(A) 77 72 64 52 38 Glykolanteil % 0;Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 71,4 60,3 46,4 30,2 16,5 Luftaustrittstemperatur GradC 48,3 49,1 50,3 53,1 54,4 Wasservolumenstrom m3/h 6,2 5,2 4 2,6 1,4 Wasserwiderstand kPa 30,9 22,6 14,1 6,5 2,1 Max. Höhe bei Deckenmontag
