KM Lufterhitzer TOP Typ 474156C1 WTA Stahl verz. EC-V. KaControl

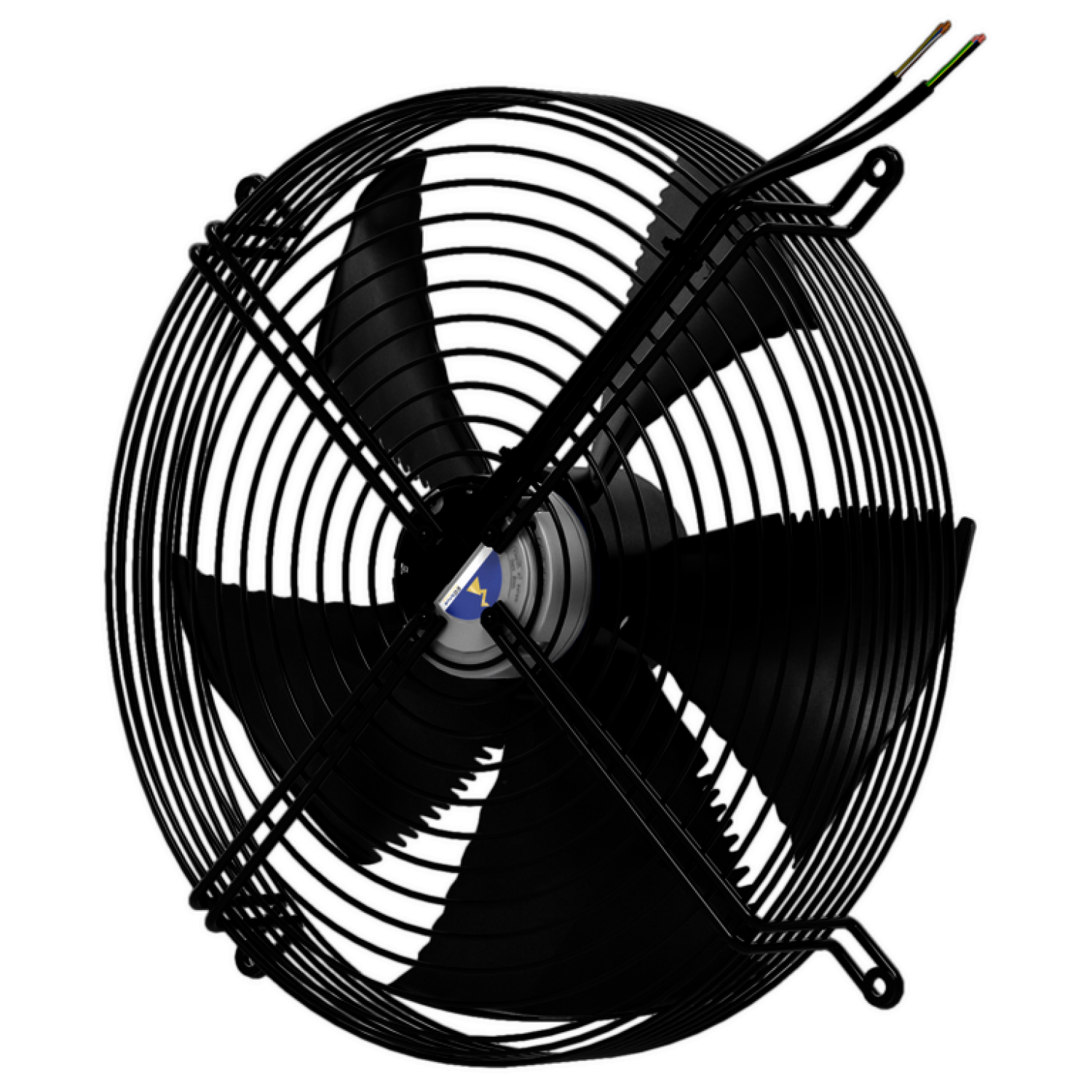

Kampmann Lufterhitzer TOP für Wand- oder Deckenmontage. Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen Gewindeaufhängungen, komplett mit Motorschutzkorb und montierter Luftlenkjalousie, einreihig, Zusatzteile ausblas- und ansaugseitig anschraubbar. LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W. 2-Leiter Leistungsstarker Wärmetauscher aus Stahl mit ellipsenförmigem Kernrohr mit Stahllamellen, verzinkt, geeignet für PWW/PHW und thermisches Öl. Max. Betriebsdruck bar 16 Max. Wassereintrittstemp. GradC 120 Min. Wassereintrittstemp. GradC 35 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Axialventilator Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. EC-Ventilator, 230 V, niedrige Drehzahl Schutzart IP 54 Integrierter Motorschutz. Mit außen angebrachtem Anschlusskasten. KaControl-Modul Umluft montiert und anschlussfertig verdrahtet, bestehend aus: 1. Reparaturschalter über bauseitiges Schloss in Aus-Stellung abschließbar 2. Netzanschlussplatine. Spezifikation: - Netzanschlussklemmen, steckbar, 230VAC inkl. Schutzleiter in doppelter Ausführung zum Durchschleifen. 3. KaControl-Regelplatine. Spezifikation: - Schraub-/Steckklemmen zum Anschluss der Spannungsversorgung 24VDC - tLAN-Schnittstelle für Broadcast-Netzwerke 1 Master und 5 Slaves - Steckplatz für optionale Schnittstellenkarten: - RS485 (Modbus, CANbus, KNX, zur Einbindung in GLT oder DDC-Anlagen - Schnittstelle Parameterprogrammierschlüssel - 2 digitale Eingänge - frei parametrierbar z.B. zur Umschaltung Tag/Nacht - Fensterkontakt, als Federzugklemmen ausgeführt - 3 Multifunktionseingänge parametrierbar als: - Digitaleingang (Funktionen siehe vorgehender Punkt) - Analogeingang passiv für Raum-, Rückluft-, Register- oder Change-Over-Fühler - Analogeingang aktiv (0-10VDC) für z. B. externe Vorgabe der Ventilatordrehzahl, als Federzugklemmen ausgeführt - Schraub-/Steckklemmen zum Anschluss thermoelektrischer Ventilantriebe 24VDC, stromlos geschlossen - 1 Analogausgang 0-10VDC zur Ventilatoransteuerung - Potentiometer zur Ventilatordrehzahlbegrenzung - DIP-Schalter zur Grundeinstellung der Applikation - Abschaltung des Geräts im Fehlerfall mit Meldung über Bedieneinheit - Laden der Regelparameter mittels Servicetool - Aufzeichnung der Temperaturverläufe über Serveranbindung möglich - Testverfahren zur Überprüfung der Ein- und Ausgänge 4. Gehäuse aus Kunststoff, grau, Schutzart IP 54, - Abmessungen BxHxT: 230 x 140 x 125 mm Baugröße 7 Abmessungen (BxHxT) mm 840 x 800 x 360 Gewicht kg 162 Wasserinhalt l 16,8 Anschluss 1 1/2 Zoll Steuerspannung V 10 8 6 4 2 Drehzahl 1/min 780 630 460 295 145 SFP-Wert Ws/m3 237 147 84 48 42 Luftvolumenstrom m3/h 5160 4170 3050 1800 760 Leistungsaufnahme W 340 170 71 24 9 Stromaufnahme A 1,5 0,8 0,3 0,1 0,1 Schalldruckpegel dB(A) 57 52 43 31 17 Schallleistungspegel dB(A) 73 68 59 47 33;Glykolanteil % 0 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 46,3 38,6 29,7 19,6 10,9 Luftaustrittstemperatur GradC 47 47,9 49,4 52,7 53,8 Wasservolumenstrom m3/h 4 3,3 2,6 1,7 0,9 Wasserwiderstand kPa 8,9 6,6
