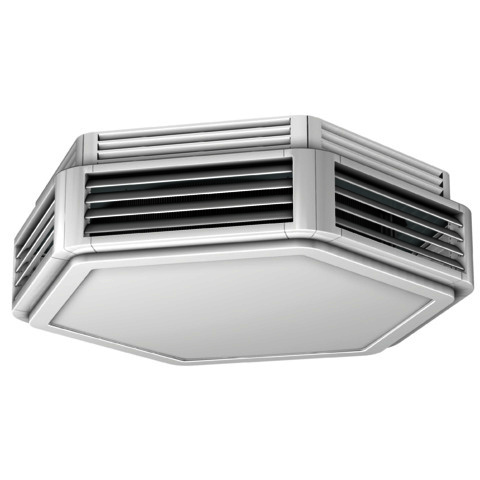

KM Lufterhitzer Ultra Typ 8431580R EC-V. Heizen/Kühlen Rep.-Schalter

Kampmann Lufterhitzer Ultra in extrem flacher Bauweise und ansprechendem Design, geeignet zur Beheizung exklusiver Großräume, auch bei niedriger Raumhöhe. Für Deckenmontage, 6-eckig mit abgerundeten Kanten. Geräteausführungen Heizen und Kühlen in gleicher Optik und Bauhöhe. Geräteausführung Heizen oder Kühlen mit PWW oder PKW über ringförmigen Wärmetauscher. Kunststoffgehäuse, weiß RAL 9016, mit 6-seitigem Luftaustritt über 6 Ausblasfelder, über profilierte 45 mm breite Luftleitlamellen in 6 definierten Einstellwinkeln voreinstellbar. Bodendeckel zur Wartung leicht abnehmbar, komplett mit Motorschutzkorb und Konsolen für schnelle Montage. Serienmäßig mit leicht montierbarem, 6-teiligem Ansaugkranz. Aufnahmemöglichkeit für optionalen Filter Wärmetauscher 3-lagig Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen, geeignet für Kältemittel. Max. Betriebsdruck bar 16 Max. Wassereintrittstemp. GradC 90 Min. Wassereintrittstemp. GradC 6 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung einfach entnehmbares Bauteil entsprechend VDI 6022. Kunststoff-Kondensatwanne Werksseitig montierte Kondensatpumpe inkl. Alarmkontakt zur Abschaltung und Meldung. Durchmesser Kondensatdruckleitung DN 6 mm (Schlauchanschluss). max. Förderhöhe m 8 Fördermenge l/h 4,5 Schlauchlänge m 10 Axialventilator Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. EC-Ventilator, 230 V, hohe Drehzahl Schutzart IP 54 Integrierter Motorschutz. Mit außen angebrachtem Anschlusskasten. Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte, Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55. Baugröße 84 Abmessungen (BxHxT) mm 1004 x 330 x 900 Gewicht kg 34 Wasserinhalt l 2,9 Anschluss 1 Zoll Steuerspannung V 10 8 6 4 2 Nenndrehzahl 1/min 1070 950 730 490 280 SFP-Wert Ws/m3 141 88 61 47 52 Luftvolumenstrom m3/h 1790 1600 1240 840 490 Leistungsaufnahme W 70 39 21 11 7 Stromaufnahme A 0,7 0,5 0,3 0,1 0,1 Schalldruckpegel dB(A) 46 42 35 26 17 Schallleistungspegel dB(A) 62 58 51 42 33 Glykolanteil % 0 Vorlauftemperatur GradC 7 Rücklauftemperatur GradC 12 Lufteintrittstemperatur GradC 27 Rel. Luftfeuchtigkeit % 48 Kühlleistung, gesamt kW 7,5 6,9 5,7 4,3 3 Kühlleistung, sensibel kW 5,7 5,2 4,3 3,2 2,1 Luftaustrittstemperatur GradC 17,2 16,9 16,2 15,2 14,6 Wasservolumenstrom m3/h 1,29 1,19 0,98 0,75 0,52 Kondensat l/h 2,6 2,4 2,1 1,6 1,3 Wasserwiderstand kPa 7,2 6,3 4,4 2,7 1,4 Vorlauftemperatur GradC 75;Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 20,3 18,6 15,1 11,1 7,1 Luftaustrittstemperatur GradC 54,2 55 56,9 59,6 61,3 Wasservolumenstrom m3/h 1,75 1,61 1,31 0,95 0,62 Wasserwiderstand kPa 12,7 10,9 7,4 4,2 1,9 Max. Montagehöhe m 2,8 2,7 2,6 2,4
