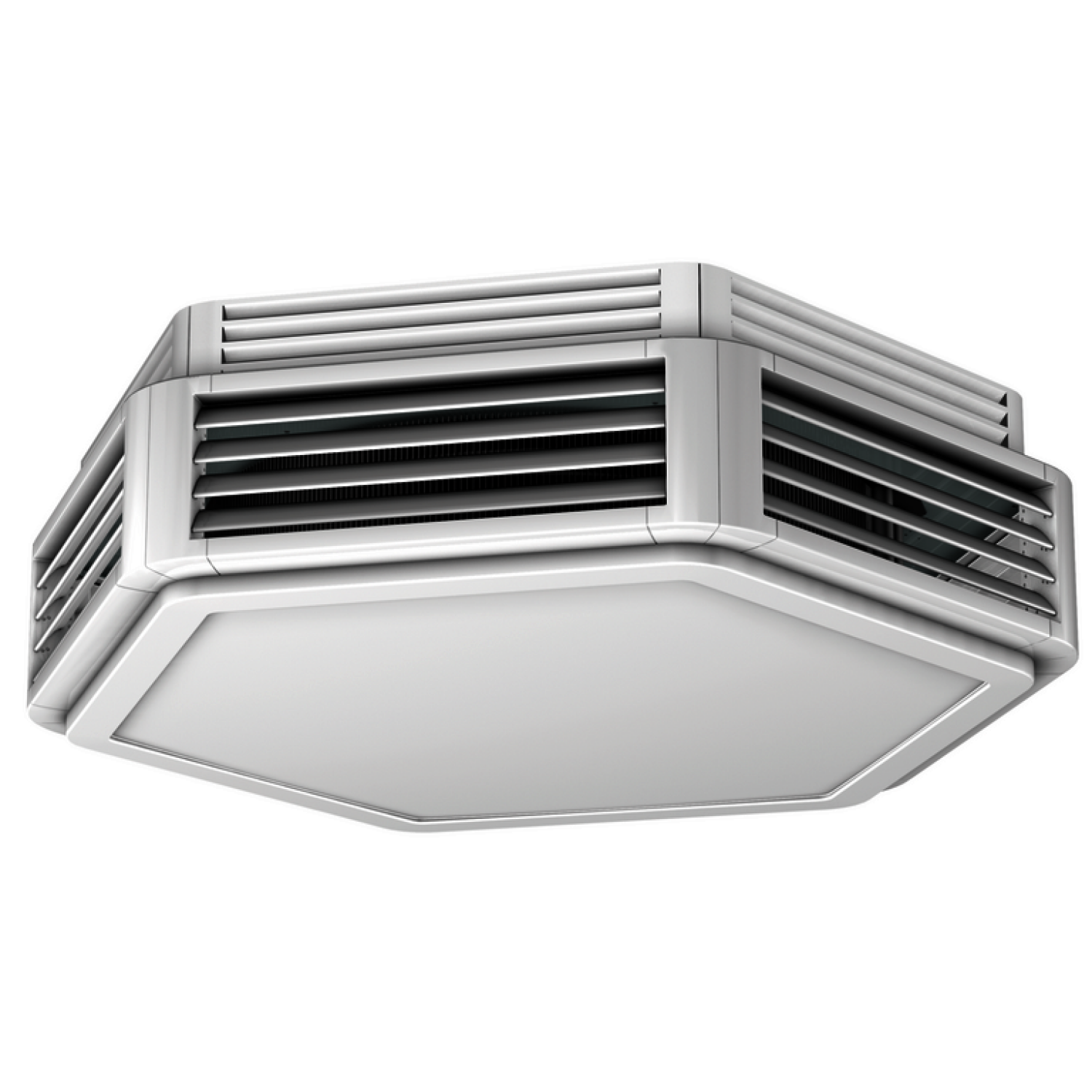

KM Lufterhitzer Ultra Typ 9641560R EC-V. Heizen/Kühlen Rep.-Schalter

Kampmann Lufterhitzer Ultra in extrem flacher Bauweise und ansprechendem Design, geeignet zur Beheizung exklusiver Großräume, auch bei niedriger Raumhöhe. Für Deckenmontage, 6-eckig mit abgerundeten Kanten. Geräteausführungen Heizen und Kühlen in gleicher Optik und Bauhöhe. Geräteausführung Heizen oder Kühlen mit PWW oder PKW über ringförmigen Wärmetauscher. Kunststoffgehäuse, weiß RAL 9016, mit 6-seitigem Luftaustritt über 6 Ausblasfelder, über profilierte 45 mm breite Luftleitlamellen in 6 definierten Einstellwinkeln voreinstellbar. Bodendeckel zur Wartung leicht abnehmbar, komplett mit Motorschutzkorb und Konsolen für schnelle Montage. Serienmäßig mit leicht montierbarem, 6-teiligem Ansaugkranz. Aufnahmemöglichkeit für optionalen Filter Wärmetauscher 4-lagig Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen, geeignet für PWW/PHW. Max. Betriebsdruck bar 16 Max. Wassereintrittstemp. GradC 90 Min. Wassereintrittstemp. GradC 4 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung einfach entnehmbares Bauteil entsprechend VDI 6022. Kunststoff-Kondensatwanne Werksseitig montierte Kondensatpumpe inkl. Alarmkontakt zur Abschaltung und Meldung. Durchmesser Kondensatdruckleitung DN 6 mm (Schlauchanschluss). max. Förderhöhe m 8 Fördermenge l/h 4,5 Schlauchlänge m 10 Axialventilator Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. EC-Ventilator, 230 V, niedrige Drehzahl Schutzart IP 54 Integrierter Motorschutz. Mit außen angebrachtem Anschlusskasten. Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte, Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55. Baugröße 96 Abmessungen (BxHxT) mm 1177 x 330 x 1050 Gewicht kg 51 Wasserinhalt l 4,4 Anschluss 1 Zoll Steuerspannung V 10 8 6 4 2 Nenndrehzahl 1/min 695 545 395 250 100 SFP-Wert Ws/m3 214 135 79 56 68 Luftvolumenstrom m3/h 2880 2270 1650 1030 420 Leistungsaufnahme W 171 85 36 16 8 Stromaufnahme A 0,8 0,4 0,2 0,1 0,1 Schalldruckpegel dB(A) 48 43 36 25 11 Schallleistungspegel dB(A) 64 59 52 41 27 Glykolanteil % 0 Vorlauftemperatur GradC 7 Rücklauftemperatur GradC 12 Lufteintrittstemperatur GradC 27 Rel. Luftfeuchtigkeit % 48 Kühlleistung, gesamt kW 13,9 11,7 9,4 7 4,4 Kühlleistung, sensibel kW 10,5 8,7 6,8 4,9 2,8 Luftaustrittstemperatur GradC 15,7 15,1 14,1 12,4 11,6 Wasservolumenstrom m3/h 2,41 2,02 1,62 1,2 0,76 Kondensat l/h 5,1 4,4 3,7 3,1 2,4 Wasserwiderstand kPa 32,8 24 16,1 9,4 4,2 Vorlauftemperatur GradC 75;Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 36,8 30,2 23,2 15,9 8,4 Luftaustrittstemperatur GradC 58,5 60,1 62,4 66,4 68,3 Wasservolumenstrom m3/h 3,18 2,6 2 1,37 0,72 Wasserwiderstand kPa 54 37,8 23,5 11,9 3,8 Max. Montagehöhe m 3,4 3,3 3,1 2,9
