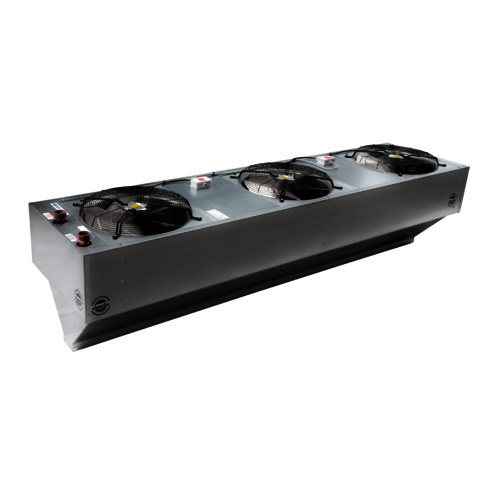

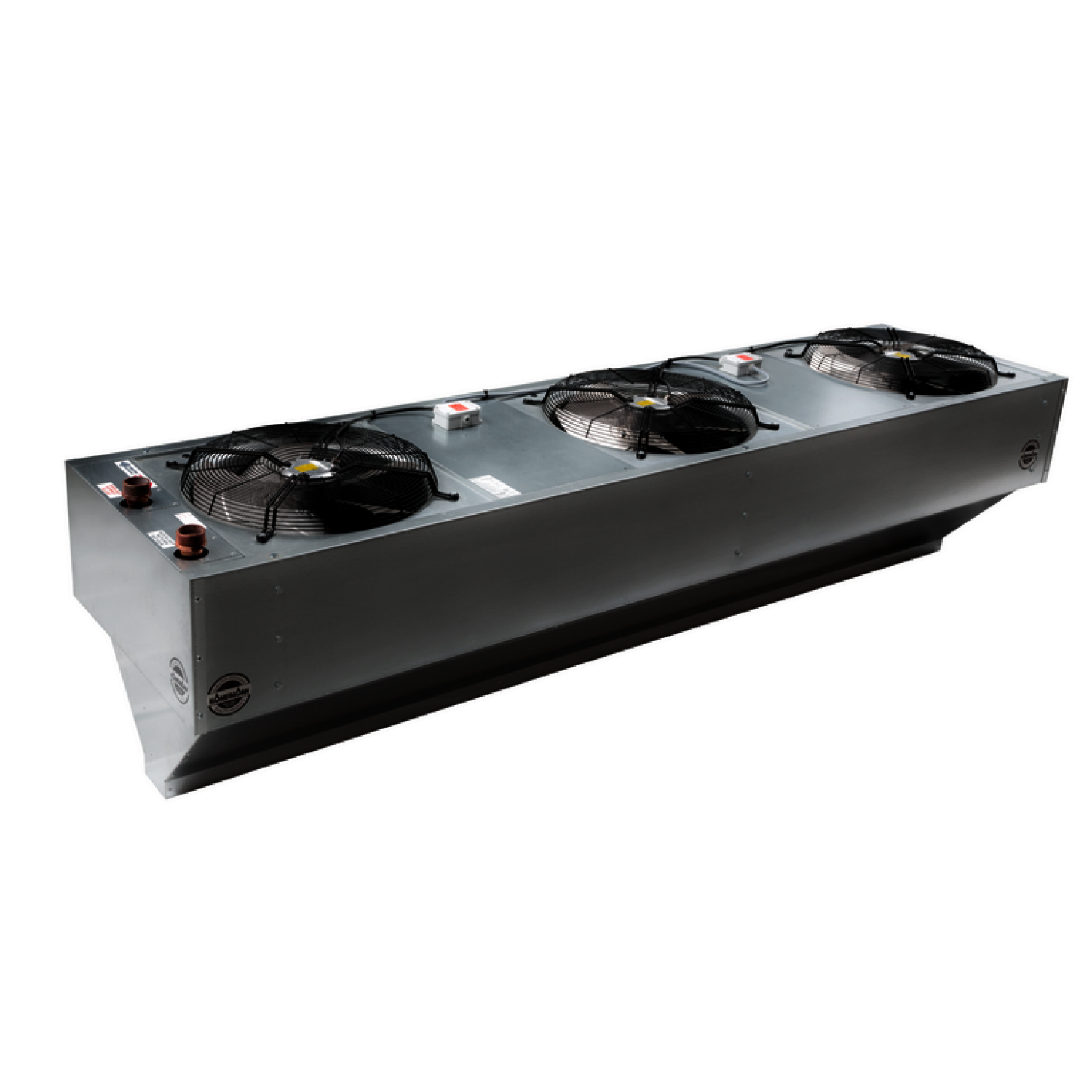

KM Luftschleier ProtecTor Typ 03033780R WTA Stahl verz.KG L:3000, B: 840 mm, EC

Kampmann Luftschleier ProtecTor zur Montage oberhalb oder seitlich von Toren in Industrie und Gewerbe, mit patentierter, stufenabhängiger, dynamischer Luftmengenverteilung auf Vor- und Warmluftschleier (Patent EP 1462730). Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen Gewindeaufhängungen, komplett mit Motorschutzkorb, Zusatzteile ausblasseitig anschraubbar. LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W. Der Wirbelgrenzflächeneffekt (der zusätzlich auszuwählenden Ausblasdüsen) zwischen Vor- und Warmluftschleier bewirkt Kontraktion der beiden Luftstrahlen und vergrößert die Abschirmwirkung. Größere Eindringtiefe durch nicht erwärmten Vorschleier aufgrund des niedrigen thermischen Auftriebs und der höheren Geschwindigkeit. Montageausführung horizontal (über dem Tor), Anschluss links 2-Leiter Leistungsstarker Kreuzgegenstrom-Wärmetauscher aus Stahl für große Heizmitteltemperaturspreizungen (z. B. Fernheizungen), verzinkt, geeignet für PWW/PHW. Max. Betriebsdruck bar 16 Max. Wassereintrittstemp. GradC 120 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Axialventilator Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. Schutzart IP 54 Integrierter Motorschutz. Mit außen angebrachtem Anschlusskasten. Reparaturschalter, montiert, für die Außerbetriebnahme von Motoren mit Thermokontakten, mit Anschlussmöglichkeit für Parallelgeräte, Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55. Baugröße 30 Abmessungen mm 840 x 360 x 3000 Gewicht kg 363 Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 211 210 134 71 41 Luftvolumenstrom, gesamt m3/h 21810 18680 14190 9640 4700 Luftvolumenstrom, Vorschleier m3/h 8150 6980 5300 3600 1750 Luftvolumenstrom, Warmluftschleier m3/h 13660 11700 8890 6040 2950 Schalldruckpegel dB(A) 68 64 58 49 35 Schallleistungspegel dB(A) 84 80 74 65 51 Vorlauftemperatur GradC 80 Rücklauftemperatur GradC 40 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 73,1 65,7 54,4 41,7 25,4 Luftaustrittstemperatur GradC 35,7 36,5 38 40,3 45,3 Wasservolumenstrom m3/h 2 1 1 1 1 Wasserwiderstand kPa 2,9 2,3 1,6 0,9 0,3 Fabrikat Kampmann Art.-Nr. 2550003033780R Artikel/Rabatt-Gruppe 255
