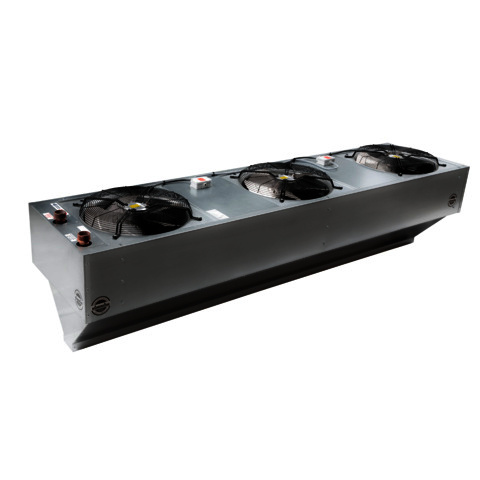

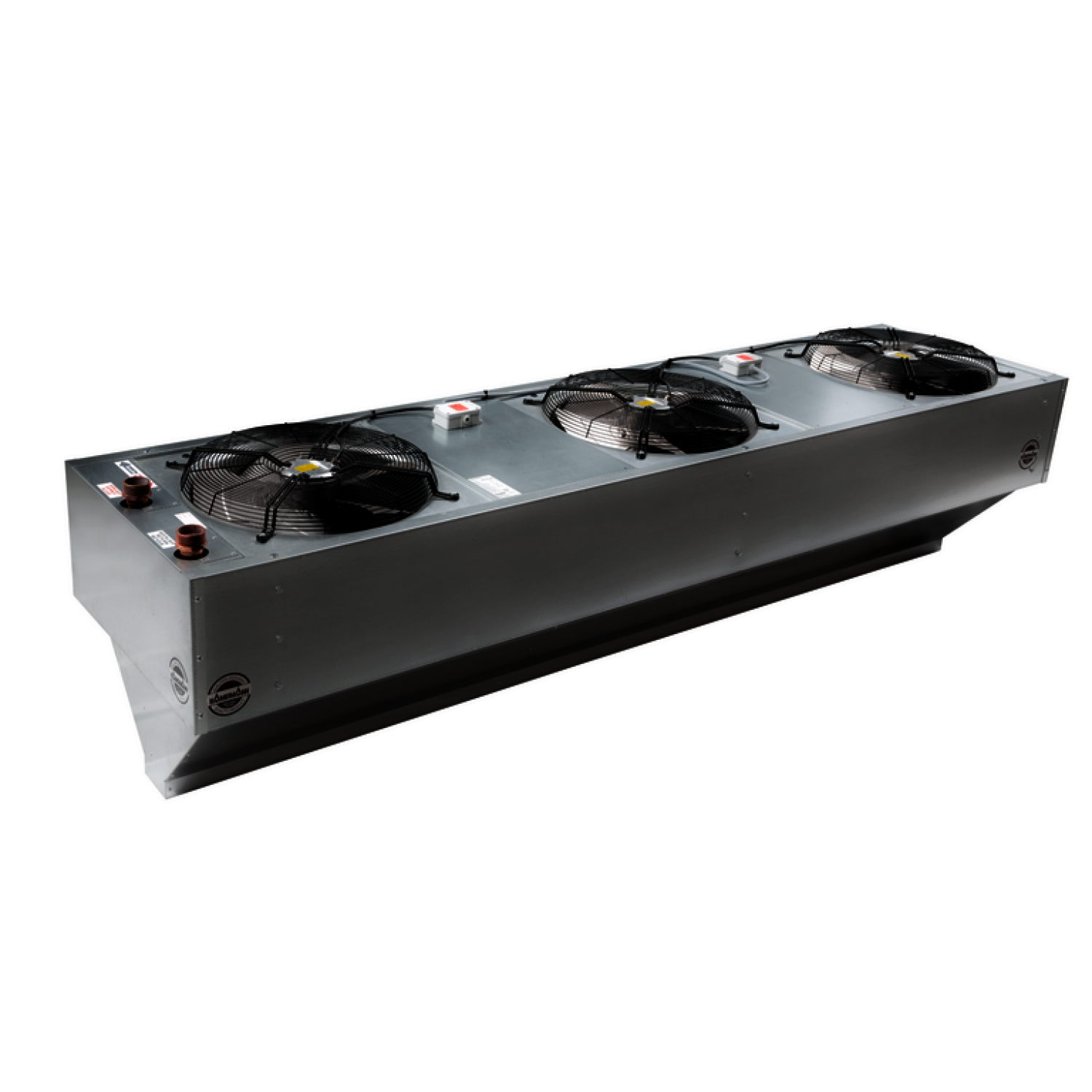

KM Luftschleier ProtecTor Typ 3502078 WTA Cu alu. L:5000, B: 840 mm, EC

Kampmann Luftschleier ProtecTor zur Montage oberhalb oder seitlich von Toren in Industrie und Gewerbe, mit patentierter, stufenabhängiger, dynamischer Luftmengenverteilung auf Vor- und Warmluftschleier (Patent EP 1462730). Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen Gewindeaufhängungen, komplett mit Motorschutzkorb, Zusatzteile ausblasseitig anschraubbar. LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W. Der Wirbelgrenzflächeneffekt (der zusätzlich auszuwählenden Ausblasdüsen) zwischen Vor- und Warmluftschleier bewirkt Kontraktion der beiden Luftstrahlen und vergrößert die Abschirmwirkung. Größere Eindringtiefe durch nicht erwärmten Vorschleier aufgrund des niedrigen thermischen Auftriebs und der höheren Geschwindigkeit. Montageausführung stehend (links am Tor) 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen, geeignet für PWW/PHW. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 120 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Axialventilator Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. Schutzart IP 54 Integrierter Motorschutz. Mit außen angebrachtem Anschlusskasten. Baugröße 50 Abmessungen mm 840 x 360 x 5000 Gewicht kg 287 Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 222 238 153 81 44 Luftvolumenstrom, gesamt m3/h 34590 27540 20650 14070 7150 Luftvolumenstrom, Vorschleier m3/h 12900 10270 7700 5250 2670 Luftvolumenstrom, Warmluftschleier m3/h 21690 17270 12950 8820 4480 Leistungsaufnahme W 2130 1820 880 316 88 Stromaufnahme A 9,7 8,2 4 1,7 0,8 Schalldruckpegel dB(A) 70 63 59 52 37 Schallleistungspegel dB(A) 86 79 75 68 53 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 178,8 160,1 131,4 98,7 56,1 Luftaustrittstemperatur GradC 44,2 47,3 49,9 52,9 56,9 Wasservolumenstrom m3/h 15 14 11 9 5 Wasserwiderstand kPa 64,4 51,6 34,8 19,6 6,3 Fabrikat Kampmann Art.-Nr. 255003502078 Artikel/Rabatt-Gruppe 255
