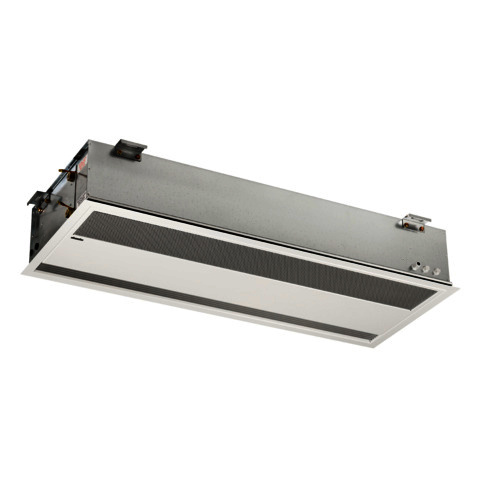

KM Türluftschleier Kassetten-UniLine EC Typ 3625330C1 BG:25 Ausf. Horizontal

Kampmann Kassetten-UniLine Türluftschleier zur effektiven Abschirmung von offenen Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere Abdeckung als kompakte Einheit im eleganten, schlanken Gehäusedesign. Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und gleichmäßig gerichtetem Luftaustritt. Entnehmbares Luftansauggitter, Filterwechsel ohne Werkzeug möglich. Mit Silent AutoMotion, bestehend aus integrierter, selbstregulierender Ausblasklappe zur Erhöhung der Luftaustrittsgeschwindigkeit im unteren Drehzahlbereich. Ausführung als Deckeneinbaugerät für deckenbündige Montage, mit beiliegenden Befestigungswinkeln für Aufhängung. Rastermaß 625 x 625 mm Grundgerät aus sendzimir-verzinktem Stahlblech. Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016. Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL 9006, (ähnlich) weißaluminium. Luftansaug Filter ISO Coarse 30% (G2) 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen, inkl. Verdrehsicherung. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 90 Min. Wassereintrittstemp. GradC 40 Max. Glykolanteil % 50 Integrierte Entlüftungsmöglichkeit. Doppelseitig saugender Radialventilator. Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Schutzart IP 44 Isolationsklasse F Integrierter Motorschutz. KaControl Leistungsmodul, montiert - Fünfstufige Drehzahlsteuerung inkl. KaControl Steuerplatine mit folgenden Regelungs- und Steuerungsfunktionen: - Temperaturerfassung wahlweise über Raumbediengerät oder externen Raumtemperaturfühler - Zwei digitale Eingänge parametrierbar für z.B.: - Gerät Ein/Aus - Umschaltung Sommer/Winter - Drei analoge Eingänge für: - Raumtemperaturfühler - Luftansaugtemperaturfühler - Registerfühler - Zwei digitale Ausgänge zur Ansteuerung von Heizventil 230VAC PWM-Ansteuerung parametrierbar - Analoger Ausgang 0...10V zur Ansteuerung des Ventilators - Offsetfunktion für Raumtemperaturfühler - Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb - Schnittstelle zur Ansteuerung des Türluftschleiers durch ein DDC-System mittels 0...10V-Signal - Schnittstelle für Servicetool zum Parameter Up- und Download - Testverfahren zum Prüfen der Ein- und Ausgänge - Gehäuse aus sendzimir-verzinktem Stahlblech in Schutzart IP 21. Abmessung BxHxT 133 x 206 x 129 mm. Werksseitig am Türluftschleier montiert und anschlussfertig verdrahtet. Baugröße 25 Abmessungen mm 625 x 265 x 2500 Gewicht kg 99 Anschluss 3/4 Zoll Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 371 272 188 118 90 Luftvolumenstrom m3/h 3980 3310 2520 1650 710 Leistungsaufnahme W 410 250 131 54 18 Stromaufnahme A 2,8 1,7 0,9 0,4 0,2 Schalldruckpegel dB(A) 60 56 51 45 33 Schallleistungspegel dB(A) 76 72 67 61 49 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 33,7 29,8 24,8 18,3 9,6;Luftaustrittstemperatur GradC 44,9 46,5 49 52,6 59,8 Wasservolumenstrom l/h 2899 2562 2136 1573 826 Wasserwiderstand kPa 91,6 73 52,4 29,9 9,2 Fabrikat Kampmann Art.-Nr. 253003625330C1 Artikel/Rabatt-Gruppe 253
