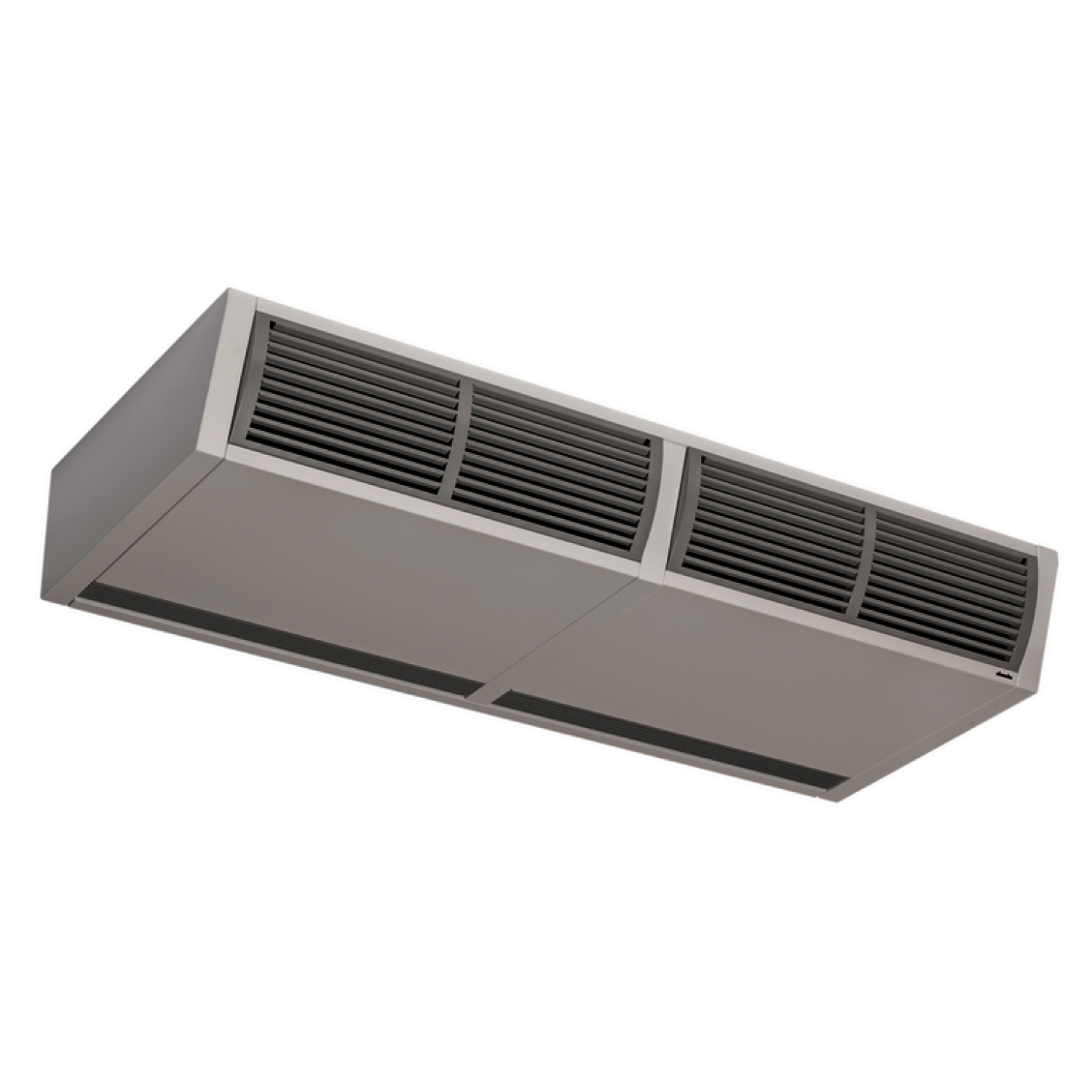

KM Türluftschleier Tandem 300 EC Typ 3125430C16 BG:25 Ausf. horizontal

Kampmann Türluftschleier Tandem zur effektiven Abschirmung von offenen Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere Abdeckung als kompakte Einheit im eleganten, schlanken Gehäusedesign. Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und gleichmäßig gerichtetem Luftaustritt. Verstellbereich des Gleichrichters bis zu 20 Grad zur individuellen Anpassung der Luftaustrittsrichtung. Entnehmbares Luftansauggitter in aus strömungsgünstig geformten Profil. Patentierte Erzeugung (EP 1462730) von Vor- und Warmluftschleier mit nur einer Ventilatorreihe. Ausführung als Sichtgerät für horizontale Montage. Seitliche Kopfstücke zwecks Wartungsarbeiten werkzeuglos entnehmbar. Grundgerät aus sendzimir-verzinktem Stahlblech. Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016. Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL 9006, (ähnlich) weißaluminium. Aufnahmemöglichkeit für optionalen Filter. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen, inkl. Verdrehsicherung. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 90 Min. Wassereintrittstemp. GradC 40 Max. Glykolanteil % 50 Integrierte Entlüftungsmöglichkeit. Doppelseitig saugender Radialventilator. Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Schutzart IP 44 Isolationsklasse F Integrierter Motorschutz. KaControl Leistungsmodul, montiert Fünfstufige Drehzahlsteuerung inkl. KaControl Steuerplatine mit folgenden Regelungs- und Steuerungsfunktionen: - Temperaturerfassung wahlweise über Raumbediengerät oder externem Raumtemperaturfühler - Zwei digitale Eingänge parametrierbar für z.B.: - Gerät Ein/Aus - Umschaltung Sommer/Winter - Drei analoge Eingänge für: - Raumtemperaturfühler - Luftansaugtemperaturfühler - Registerfühler - Zwei digitale Ausgänge zur Ansteuerung von Heizventil 230VAC PWM-Ansteuerung parametrierbar - Analoger Ausgang 0...10V zur Ansteuerung des Ventilators - Offsetfunktion für Raumtemperaturfühler - Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb - Schnittstelle zur Ansteuerung des Türluftschleiers durch ein DDC-System mittels 0...10V-Signal - Schnittstelle für Servicetool zum Parameter Up- und Download - Testverfahren zum Prüfen der Ein- und Ausgänge Gehäuse aus sendzimir-verzinktem Stahlblech in Schutzart IP21. Abmessung BxHxT 133 x 206 x 129 mm. Werksseitig am Türluftschleier montiert und anschlussfertig verdrahtet. Mit Reparaturschalter, montiert. Für die Außerbetriebnahme von Motoren mit Thermokontakten, mit Anschlußmöglichkeit für Parallelgeräte, Thermokontakte voreilend gebrückt, nacheilend öffnend. Schutzart IP 55. Ausführung Tandem 300 Baugröße 25 Abmessungen mm 820 x 300 x 2500 Gewicht kg 155 Anschluss 3/4 Zoll Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 445 393 272 164 87 Luftvolumenstrom, gesamt m3/h 5410 5050 4040 2850 1480 Luftvolumenstrom, Vorschleier m3/h 2160 2020 1620 1140 590 Luftvolumenstrom, Warmluftschleier m3/h 3250 3030 2420 1710 890 Leistungsaufnahme W 670 548 308 129 36;Stromaufnahme A 4,7 3,9 2,2 1 0,3 Schalldruckpegel dB(A) 63 62 57 48 37 Schallleistungspegel dB(A) 79 78 73 64 53 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 26,5 25,2 22 17,1 10,8 Luftaustrittste
