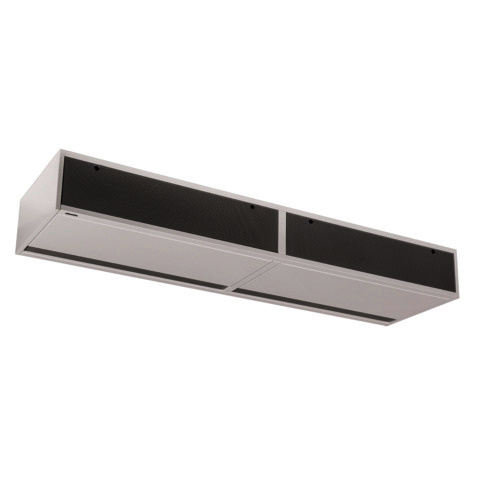

KM Türluftschleier UniLine 260 EC Typ 3520330C15 BG:20 Ausf. horizontal

Kampmann UniLine Türluftschleier zur effektiven Abschirmung von offenen Türen gegen Kaltluft. Gerät und Verkleidung inklusiv obere Abdeckung als kompakte Einheit im eleganten, schlanken Gehäusedesign. Luftaustrittsgleichrichter im Ausblas für minimale Turbulenz und gleichmäßig gerichtetem Luftaustritt. Entnehmbares Luftansauggitter, Filterwechsel ohne Werkzeug möglich. Mit Silent AutoMotion, bestehend aus integrierter, selbstregulierender Ausblasklappe zur Erhöhung der Luftaustrittsgeschwindigkeit im unteren Drehzahlbereich. Ausführung als Sichtgerät für horizontale Montage, mit integrierten Einziehmuttern M8 für Aufhängung. Grundgerät aus sendzimir-verzinktem Stahlblech. Gehäusebauteile pulverbeschichtet in verkehrsweiß, RAL 9016. Ansauggitter und Luftaustrittsgleichrichter pulverbeschichtet in RAL 9006, (ähnlich) weißaluminium. Luftansaug Filter ISO Coarse 30% (G2) 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen, inkl. Verdrehsicherung. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 90 Min. Wassereintrittstemp. GradC 40 Max. Glykolanteil % 50 Integrierte Entlüftungsmöglichkeit. Doppelseitig saugender Radialventilator. Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Schutzart IP 44 Isolationsklasse F Integrierter Motorschutz. KaControl Leistungsmodul, montiert Fünfstufige Drehzahlsteuerung inkl. KaControl Steuerplatine mit folgenden Regelungs- und Steuerungsfunktionen: - Temperaturerfassung wahlweise über Raumbediengerät oder externem Raumtemperaturfühler - Zwei Digitale Eingänge parametrierbar für z.B.: - Gerät Ein/Aus - Umschaltung Sommer/Winter - Drei analoge Eingänge für: - Raumtemperaturfühler - Luftansaugtemperaturfühler - Registerfühler - Zwei digitale Ausgänge zur Ansteuerung von Heizventil 230VAC PWM-Ansteuerung parametrierbar - Analoger Ausgang 0..10V zur Ansteuerung des Ventilators - Offsetfunktion für Raumtemperaturfühler - Fünfstufige Lüfteransteuerung 0-1-2-3-4-5 im Handbetrieb - Schnittstelle zur Ansteuerung des Türluftschleiers durch ein DDC-System mittels 0..10V-Signal - Schnittstelle für Servicetool zum Parameter Up- und Download - Testverfahren zum Prüfen der ein- und Ausgänge Gehäuse aus sendzimir-verzinktem Stahlblech in Schutzart IP21. Abmessung BxHxT 133 x 206 x 129 mm. Werksseitig am Türluftschleier montiert und anschlussfertig verdrahtet. Frostschutzfühler, montiert zum Schutz des Wärmetauschers gegen Frost. Baugröße 20 Abmessungen mm 550 x 250 x 2000 Gewicht kg 69 Anschluss 3/4 Zoll Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 379 280 192 117 72 Luftvolumenstrom m3/h 2820 2350 1850 1250 580 Leistungsaufnahme W 296 183 98 41 12 Stromaufnahme A 2,1 1,3 0,7 0,3 0,1 Schalldruckpegel dB(A) 59 55 51 46 30 Schallleistungspegel dB(A) 75 71 67 62 46 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Lufteintrittstemperatur GradC 20 Wärmeleistung kW 24,1 21,3 18,1 13,9 7,6;Luftaustrittstemperatur GradC 45,2 46,6 49 52,5 58,7 Wasservolumenstrom l/h 2074 1830 1561 1193 654 Wasserwiderstand kPa 44,3 35,1 26,2 15,9 5,2 Fabrikat Kampmann Art.-Nr. 253003520330C15 Artikel/Rabatt-Gruppe 253
