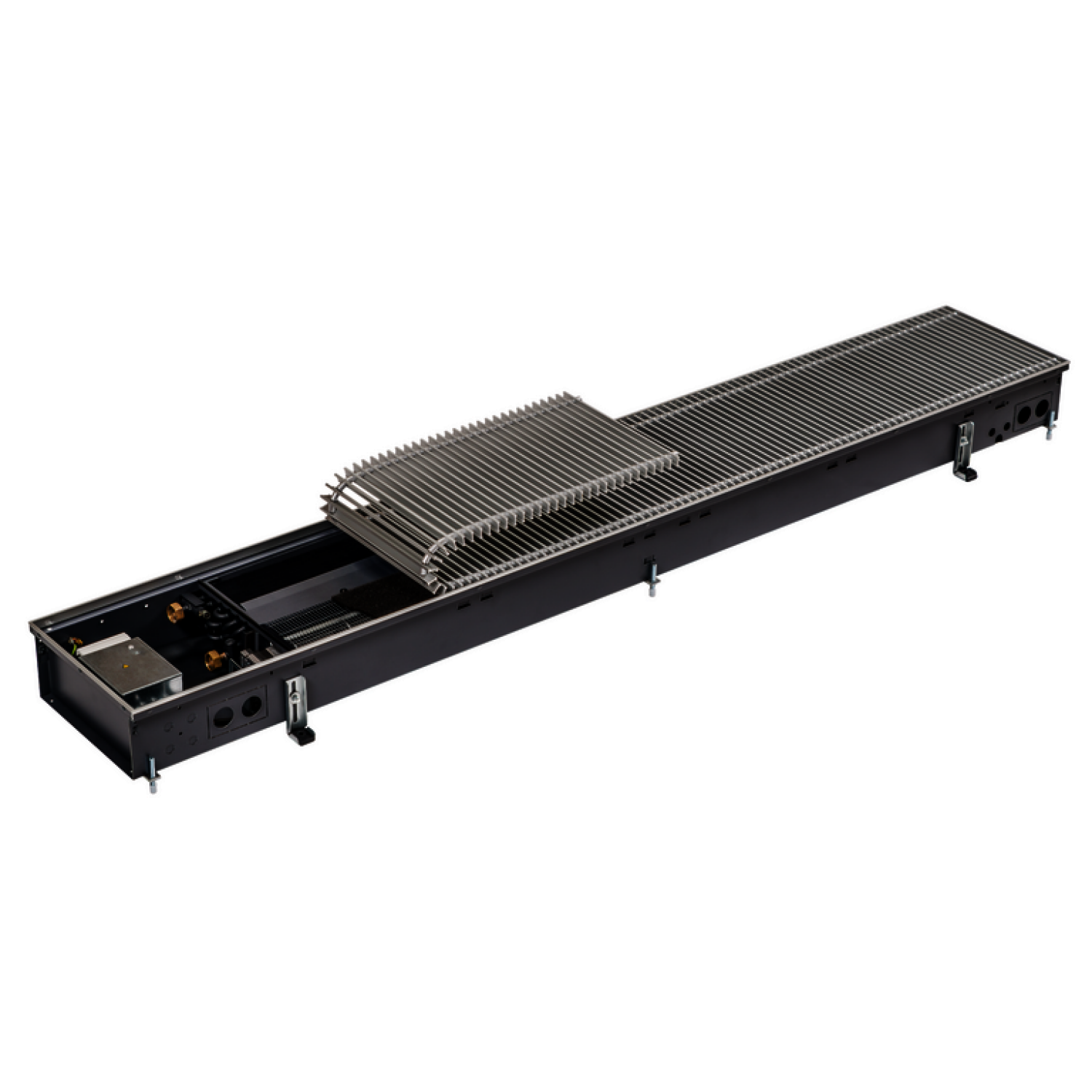

KM Unterflurkonvektor Katherm HK 2-Lt.00 160/290/1200 R-Rost Edelstahl

Kampmann Unterflurkonvektor Katherm HK als einbaufertiger Bodenkanal, wahlweise für Doppelbodeneinbau oder Estricheinbau, zum Heizen und Kühlen auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen und Kühlleistungen nach DIN EN 16430, Teil 1 bis 3 geprüft. Hygienekonform nach VDI 6022. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 1.04E+02 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, beidseitig grafit-grau beschichtet. Mit Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, mit trittstabiler Höhenverstellung mit Trittschalldämmung, für sichere Aufständerung des Kanals. Mit vorgestanzten Durchführungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Bodenwanne für Anbauset Kondensatpumpe vorbereitet. Segmentbleche als gleichzeitiger Fingerschutz des Querstromventilators und Filterflies-Aufnahmerahmen, Luftführungsblech, Rostauflage und Querstrebe zur Aussteifung des Kanals. Mittenwand als Luftführungs- und Aufnahmeblech des Querstromventilators. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau beschichtet. Mit Verdrehsicherung. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 5 Max. Lufteintrittstemp. GradC 40 Max. Glykolanteil % 50 Sammler mit integrierter Entlüftungsmöglichkeit. Kondensatwanne strömungsgünstig geformt, zur gleichzeitigen Kondensatabführung und Luftführung unterhalb des Konvektors. Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung einfach entnehmbares Bauteil entsprechend VDI 6022. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlsteuerung mit geräuschoptimierter Kommutierungselektronik. Ventilsteuerung über Steuerkontakte 24 VDC. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Gleichmäßige Durchströmung des Konvektors, geringe Leistungsaufnahmen für wirksamen, energiesparenden Verbrauch, gleichzeitig geräuschoptimiert für geringe Schallwerte. Leicht herausnehmbar für Reinigung und Wartung durch kombiniertes Kupplungs-/Kugelbolzensystem mit gleichzeitiger Schallentkopplung. Mit geräuschoptimierter Kommutierungselektronik. Werksseitig anschlussfertig verdrahtet. Ventilsteuerung über Steuerkontakte 24 VDC. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblechen für die Anschlussbereiche. Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit farblich passenden Distanzhülsen. Regelungsvariante elektromechanisch 230 V Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Roll-Rost, Edelstahl Abmessungen (BxHxL) mm 290 x 160 x 1200 Stabhöhe /-tiefe mm 18 x 6 Stababstand mm 10,5 Freier Querschnitt ca. % 70 Gewicht kg 29,8;Anschluss EuroKonus, einseitig, Anschlussseite Heizen/Kühlen links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 172 146 132 140 199 Luftvolumenstrom m3/h 402 314 222 142 86 Leistungsaufnahme W 19,2 12,7 8,1 5,5 4,8 Stromaufnahme mA 156 113 83 65 60 Schalldruckpegel
