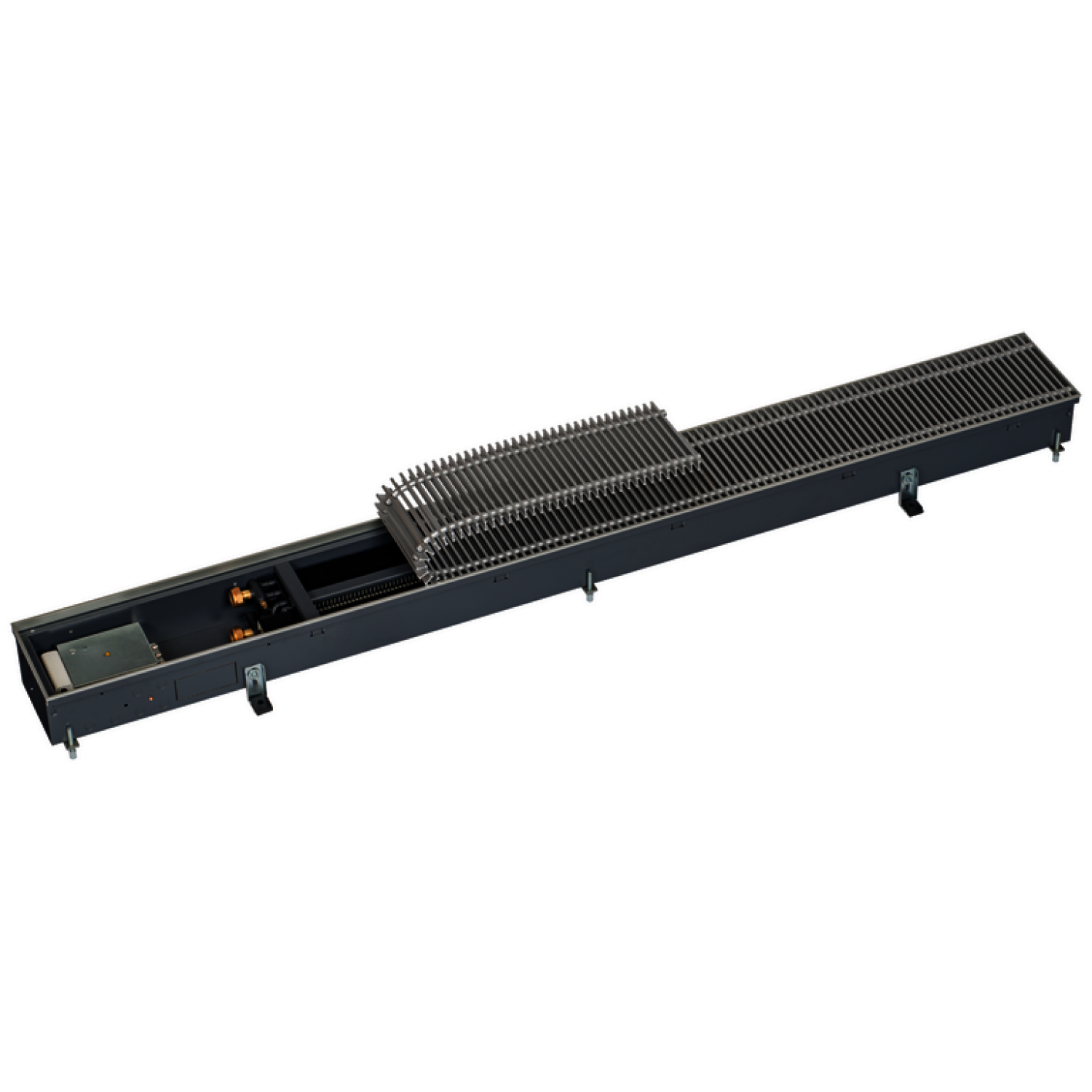

KM Unterflurkonvektor Katherm QK 190/00 112/190/2200 L-Rost 12 alu. natur elox.

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 9.03E+01 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau beschichtet. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 15 Mit integrierter Entlüftungsmöglichkeit. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet. Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit farblich passenden Distanzhülsen. Regelungsvariante elektromechanisch 230 V Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Motorüberwachung mit integrierter Abschaltung bei Störungen. Baulänge mm 2200 Baubreite mm 190 Bauhöhe mm 112 Rostart Linear-Rost Rostausführung Aluminium, natur eloxiert Stabhöhe mm 18 Stabtiefe mm 5 Stababstand mm 12 Freier Querschnitt ca. % 70 Gewicht kg 23,4 Anschluss EuroKonus einseitig links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 160 123 114 125 129 Luftvolumenstrom m3/h 319 301 245 182 150 Leistungsaufnahme W 14,1 10,3 7,7 6,3 5,4 Stromaufnahme mA 131 101 83 73 66 Schalldruckpegel dB(A) 36 32 28 22 18 Schallleistungspegel dB(A) 44 40 36 30 26 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Raumlufttemperatur GradC 20 Wärmeleistung W 3498 3087 2625 2131 1667 Wasservolumenstrom l/h 301 265 226 183 143 Wasserwiderstand kPa 6,8 5,9 5 3,9 3 Fabrikat Kampmann Art.-Nr. 14241113113900 Artikel/Rabatt-Gruppe 142
