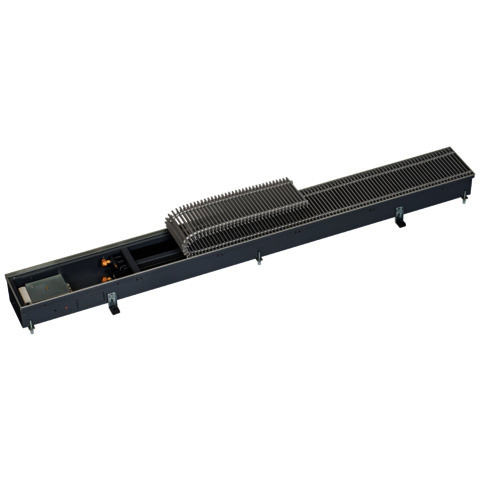

KM Unterflurkonvektor Katherm QK 215/00 112/215/1000 R-Rost 12 alu. natur elox.

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 4.69E+01 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau beschichtet. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 15 Mit integrierter Entlüftungsmöglichkeit. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet. Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit farblich passenden Distanzhülsen. Regelungsvariante elektromechanisch 230 V Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Motorüberwachung mit integrierter Abschaltung bei Störungen. Baulänge mm 1000 Baubreite mm 215 Bauhöhe mm 112 Rostart Roll-Rost Rostausführung Aluminium, natur eloxiert Stabhöhe mm 18 Stabtiefe mm 5 Stababstand mm 12 Freier Querschnitt ca. % 70 Gewicht kg 12,2 Anschluss EuroKonus einseitig links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 277 237 233 279 293 Luftvolumenstrom m3/h 91 86 70 52 43 Leistungsaufnahme W 7 5,7 4,5 4 3,5 Stromaufnahme mA 87 74 65 61 55 Schalldruckpegel dB(A) 25 21 17 11 7 Schallleistungspegel dB(A) 33 29 25 19 15 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Raumlufttemperatur GradC 20 Wärmeleistung W 956 874 786 666 522 Wasservolumenstrom l/h 82 75 68 57 45 Wasserwiderstand kPa 0,7 0,6 0,5 0,4 0,3 Fabrikat Kampmann Art.-Nr. 14243111111500 Artikel/Rabatt-Gruppe 142
