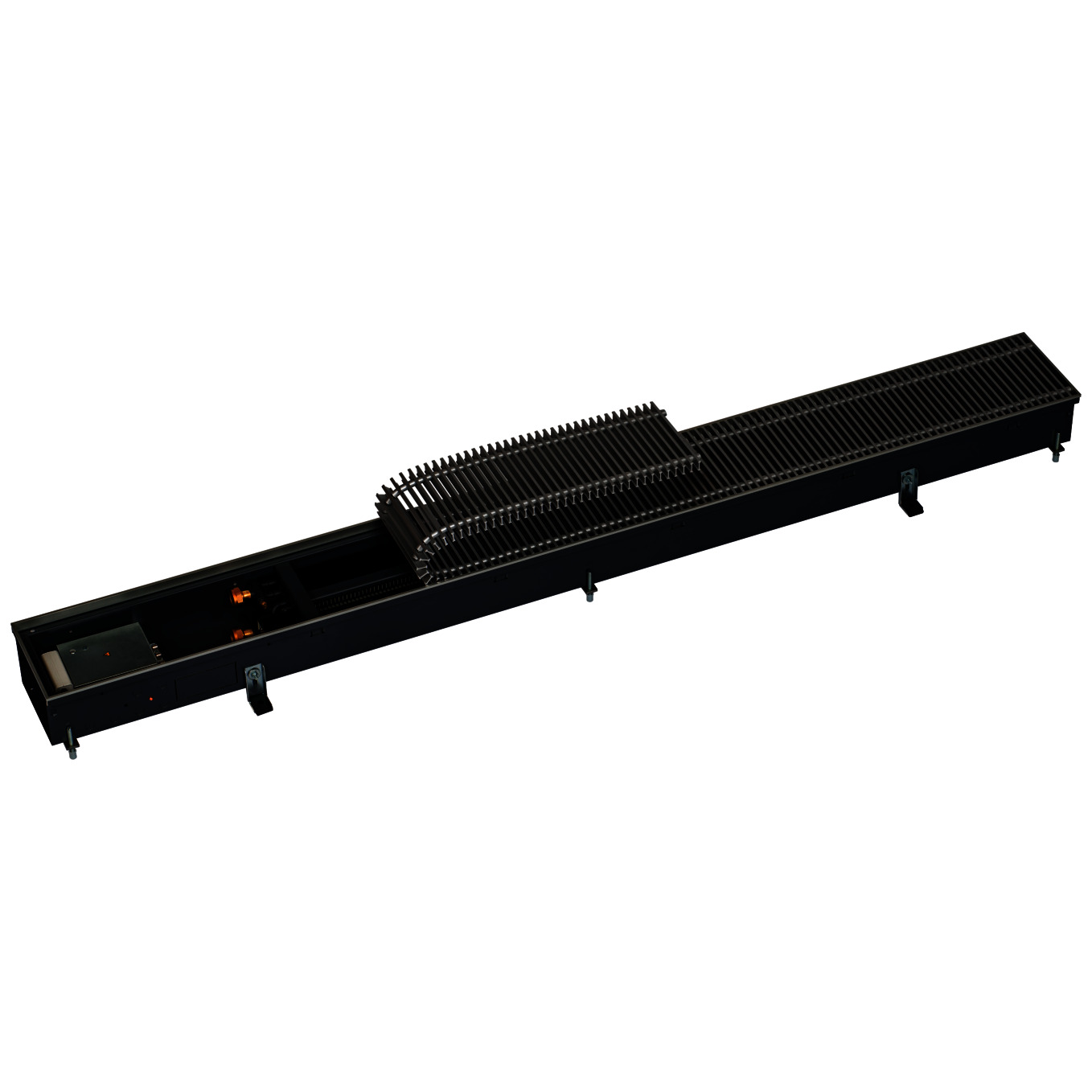

KM Unterflurkonvektor Katherm QK 215/24 112/215/2600 R-Rost 12 alu. besch. DB703

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 1.15E+02 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen und Eurokonus-Ventilanschluss, grafit-grau beschichtet. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 15 Mit integrierter Entlüftungsmöglichkeit. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet. Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit farblich passenden Distanzhülsen. Regelungsvariante elektromechanisch 24 V Werksseitig im Gerät montiert und verdrahtet. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Motorüberwachung mit integrierter Abschaltung bei Störungen. Baulänge mm 2600 Baubreite mm 215 Bauhöhe mm 112 Rostart Roll-Rost Rostausführung Aluminium, beschichtet DB 703 Stabhöhe mm 18 Stabtiefe mm 5 Stababstand mm 12 Freier Querschnitt ca. % 70 Gewicht kg 29,9 Anschluss EuroKonus einseitig links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 88 62 53 53 50 Luftvolumenstrom m3/h 410 387 315 234 193 Leistungsaufnahme W 10 6,7 4,6 3,4 2,7 Stromaufnahme mA 415 279 192 143 112 Schalldruckpegel dB(A) 38 34 30 25 20 Schallleistungspegel dB(A) 46 42 38 33 28 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Raumlufttemperatur GradC 20 Wärmeleistung W 4613 4217 3792 3215 2519 Wasservolumenstrom l/h 397 363 326 276 217 Wasserwiderstand kPa 19 17,3 15,4 12,9 9,9 Fabrikat Kampmann Art.-Nr. 14243111164724 Artikel/Rabatt-Gruppe 142
