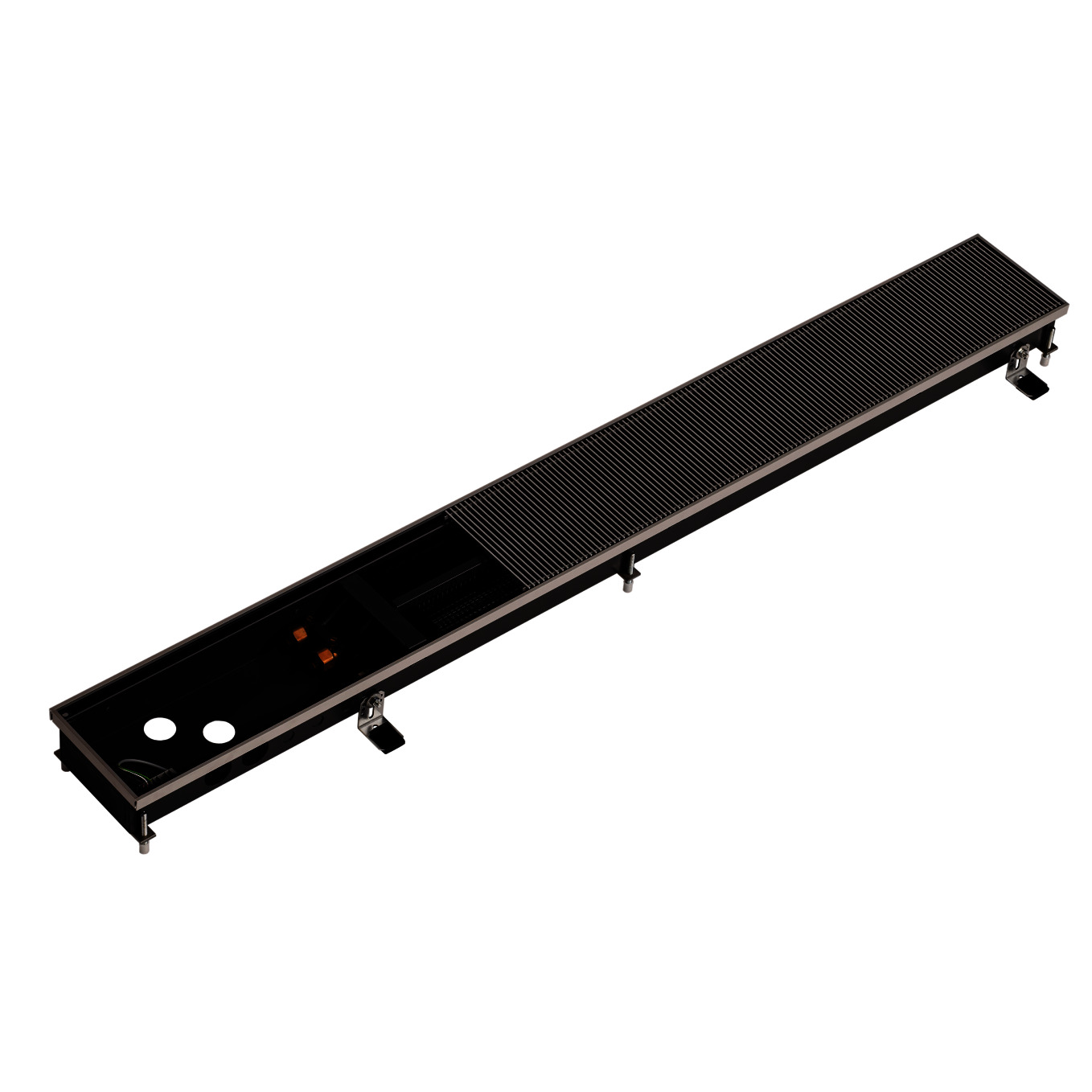

KM Unterflurkonvektor QK nano 165/00 070/165/1600 Q-Rost Stahl RAL9006 besch.

Kampmann Unterflurkonvektor Katherm QK nano mit geringer Bauhöhe als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 3.65E+01 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen inkl. Verdrehsicherung, grafit-grau beschichtet. Mit Luftleitblech. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 15 Mit integrierter Entlüftungsmöglichkeit. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet. Mit FineLine Rost aus Dreiecks-Vollprofilen mit Stützprofilen, in starrer Ausführung. Regelungsvariante elektromechanisch 230 V Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Motorüberwachung mit integrierter Abschaltung bei Störungen. Baulänge mm 1600 Baubreite mm 165 Bauhöhe mm 70 Rostart Quer-Rost FineLine Rostausführung Stahl RAL 9006 beschichtet Stabhöhe mm 4,5 Stabtiefe mm 2,2 Stababstand mm 4,8 Freier Querschnitt ca. % 70 Gewicht kg 10,9 Anschluss 1/2 Zoll, einseitig, links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 221 228 231 288 383 Luftvolumenstrom m3/h 150 120 100 70 50 Leistungsaufnahme W 9 8 6 6 5 Stromaufnahme mA 95 79 68 60 57 Schalldruckpegel dB(A) 37 32 25 17 13 Schallleistungspegel dB(A) 45 40 33 25 21 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Raumlufttemperatur GradC 20 Wärmeleistung W 1549 1323 1080 811 497 Wasservolumenstrom l/h 133 114 93 70 43 Wasserwiderstand kPa 3,4 2,5 1,8 1,1 0,4 Fabrikat Kampmann Art.-Nr. 44217072232700 Artikel/Rabatt-Gruppe 442
