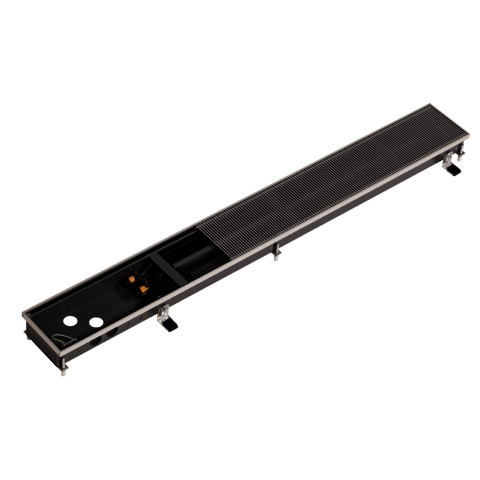

KM Unterflurkonvektor QK nano 165/00 070/165/2300 Q-Rost Stahl RAL9006 besch.

Kampmann Unterflurkonvektor Katherm QK nano mit geringer Bauhöhe als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 5.58E+01 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen inkl. Verdrehsicherung, grafit-grau beschichtet. Mit Luftleitblech. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 15 Mit integrierter Entlüftungsmöglichkeit. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet. Mit FineLine Rost aus Dreiecks-Vollprofilen mit Stützprofilen, in starrer Ausführung. Regelungsvariante elektromechanisch 230 V Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Motorüberwachung mit integrierter Abschaltung bei Störungen. Baulänge mm 2300 Baubreite mm 165 Bauhöhe mm 70 Rostart Quer-Rost FineLine Rostausführung Stahl RAL 9006 beschichtet Stabhöhe mm 4,5 Stabtiefe mm 2,2 Stababstand mm 4,8 Freier Querschnitt ca. % 70 Gewicht kg 16,6 Anschluss 1/2 Zoll, einseitig, links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 140 147 148 176 213 Luftvolumenstrom m3/h 283 226 189 133 94 Leistungsaufnahme W 11 9 8 7 6 Stromaufnahme mA 112 95 81 69 60 Schalldruckpegel dB(A) 39 35 28 19 15 Schallleistungspegel dB(A) 47 43 36 27 23 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Raumlufttemperatur GradC 20 Wärmeleistung W 2920 2494 2035 1529 937 Wasservolumenstrom l/h 251 214 175 131 81 Wasserwiderstand kPa 19,7 14,9 10,3 6,2 2,6 Fabrikat Kampmann Art.-Nr. 44217072234100 Artikel/Rabatt-Gruppe 442
