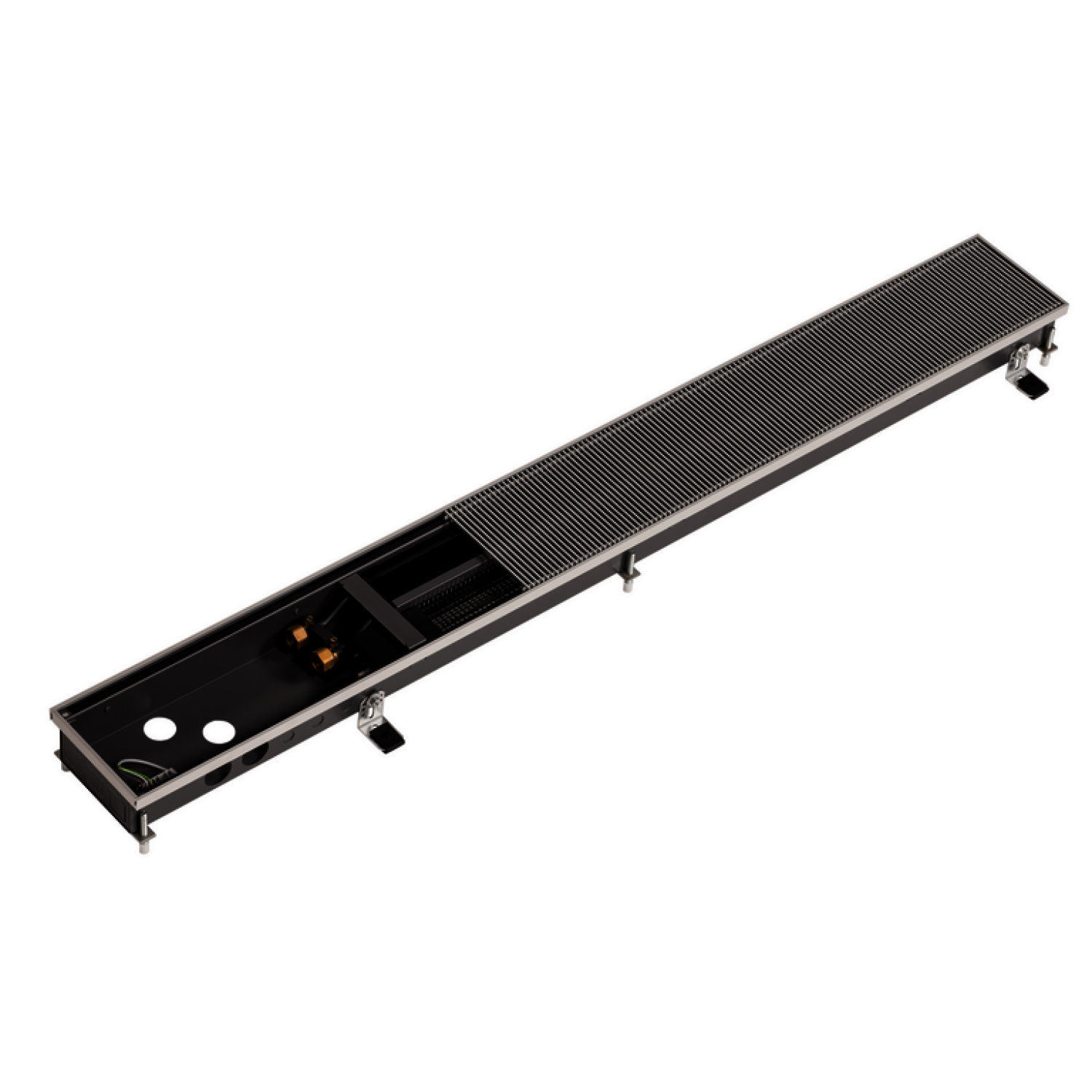

KM Unterflurkonvektor QK nano 165/00 070/165/2700 Q-Rost Stahl RAL9006 besch.

Kampmann Unterflurkonvektor Katherm QK nano mit geringer Bauhöhe als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq. 6.43E+01 Weitere Berechnungen online möglich. Bodenwanne aus sendzimir-verzinktem Stahlblech, grafit-grau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich. 2-Leiter Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen inkl. Verdrehsicherung, grafit-grau beschichtet. Mit Luftleitblech. Max. Betriebsdruck bar 10 Max. Wassereintrittstemp. GradC 95 Min. Wassereintrittstemp. GradC 15 Mit integrierter Entlüftungsmöglichkeit. Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet. Mit FineLine Rost aus Dreiecks-Vollprofilen mit Stützprofilen, in starrer Ausführung. Regelungsvariante elektromechanisch 230 V Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal. Motorüberwachung mit integrierter Abschaltung bei Störungen. Baulänge mm 2700 Baubreite mm 165 Bauhöhe mm 70 Rostart Quer-Rost FineLine Rostausführung Stahl RAL 9006 beschichtet Stabhöhe mm 4,5 Stabtiefe mm 2,2 Stababstand mm 4,8 Freier Querschnitt ca. % 70 Gewicht kg 19,1 Anschluss 1/2 Zoll, einseitig, links Steuerspannung V 10 8 6 4 2 SFP-Wert Ws/m3 162 137 127 156 183 Luftvolumenstrom m3/h 342 274 228 161 114 Leistungsaufnahme W 15 10 8 7 6 Stromaufnahme mA 154 107 84 73 62 Schalldruckpegel dB(A) 40 36 28 20 16 Schallleistungspegel dB(A) 48 44 36 28 24 Vorlauftemperatur GradC 75 Rücklauftemperatur GradC 65 Raumlufttemperatur GradC 20 Wärmeleistung W 3534 3019 2464 1850 1134 Wasservolumenstrom l/h 304 260 212 159 98 Wasserwiderstand kPa 33,5 25,3 17,6 10,6 4,4 Fabrikat Kampmann Art.-Nr. 44217072234900 Artikel/Rabatt-Gruppe 442
