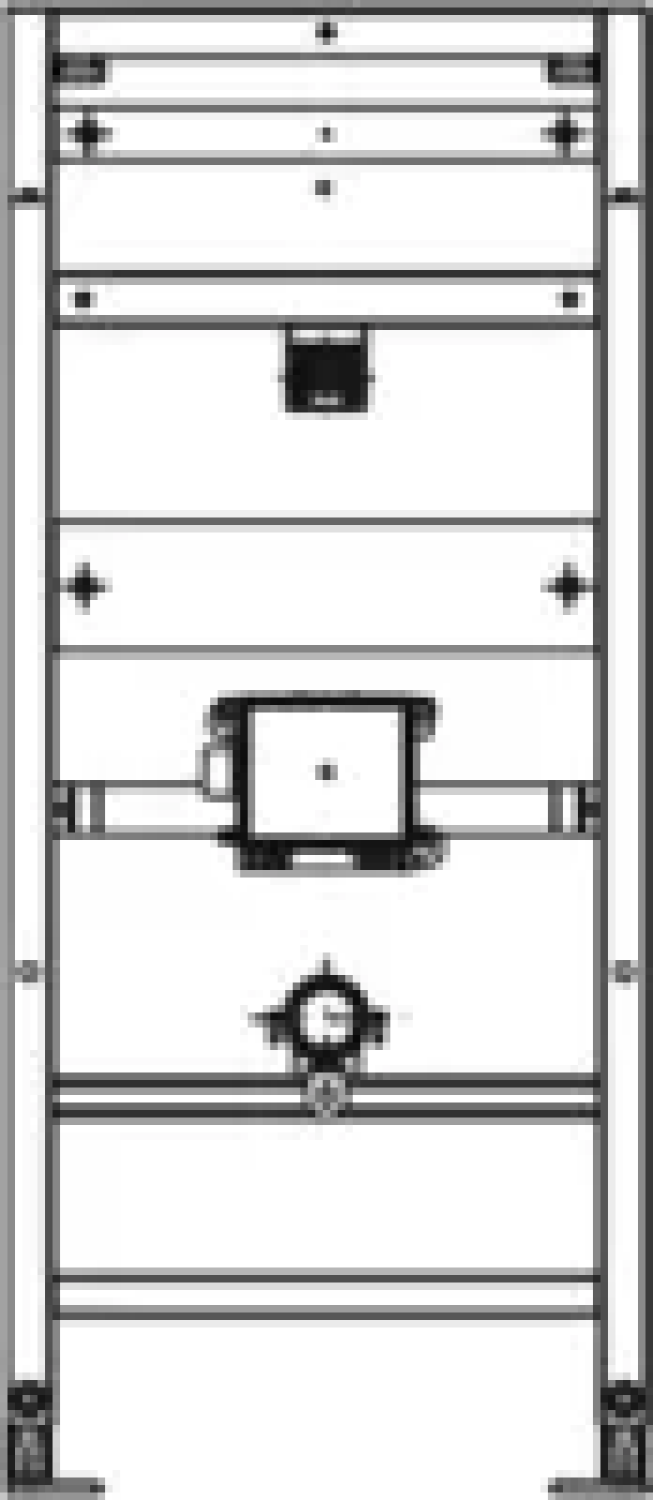

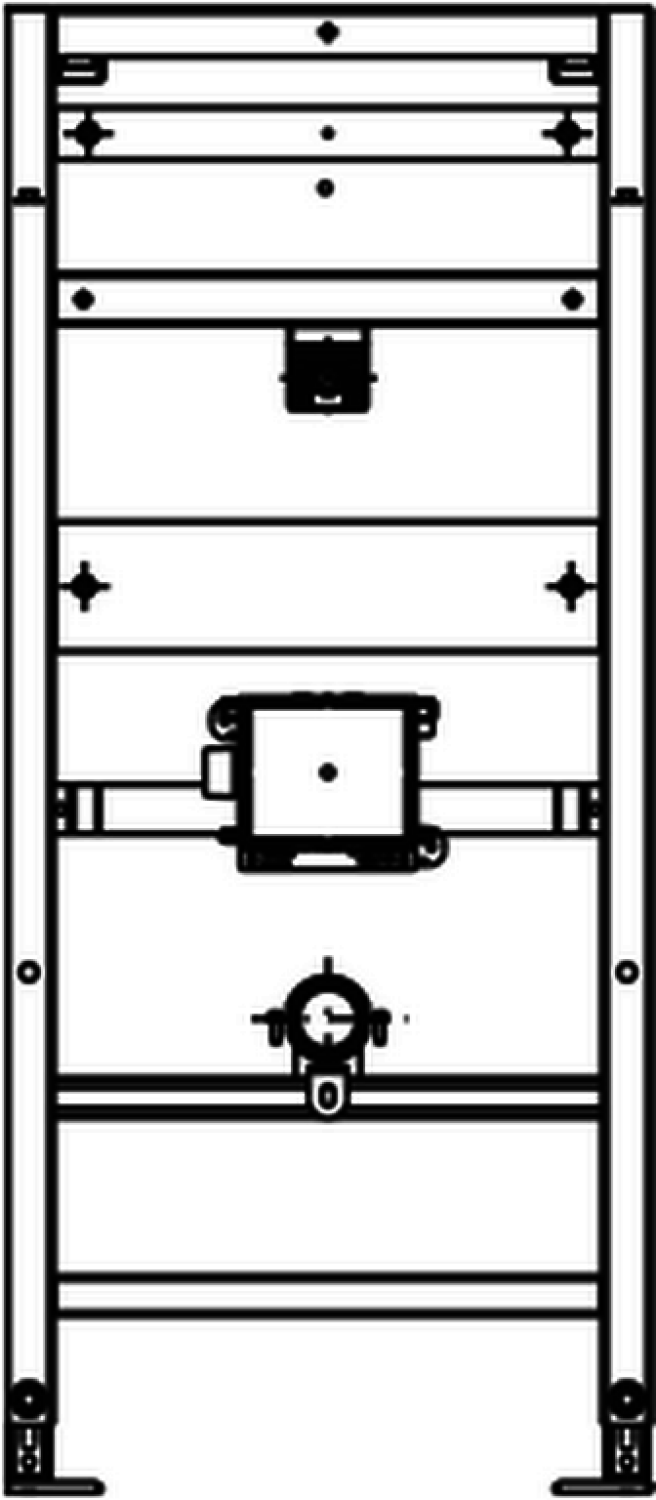

nextVIT Urinal-Element UP-Spülsystem K3 SBH 120 Elektronisch
Produktnummer:
532013
Hersteller:
Mepa
Herstellernummer:
532013
EAN:
4027952027844
Regulärer Preis:
686,63 €
(49.42% gespart)
347,28 €*
%
Bestellware, Lieferzeit: 11-13 Werktage
Produktinfo
Produktnummer:
532013
Hersteller:
Mepa
Herstellernummer:
532013
EAN:
4027952027844
VERWENDUNGSZWECK
- vormontiertes Montageelement für Urinal mit verdecktem Zulauf von hinten
- für Trockenbaumontage
- zur Kombination mit elektronischer, verdeckt montierter UP-Urinal-Steuerung Sanicontrol K3
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand
EIGENSCHAFTEN
- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen für Wasseranschluss, Ablauf, Keramikbefestigung
- Elementhöhe auf Keramik anpassbar, erweiterbar von 1150 bis 1325 mm
- für Betriebsdruck 0,3 - 10 bar
- vandalensicher
LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- Befestigung Keramik Schichtholzplatte 420x100x21 mm
- 2 Stockschrauben M8
- schallgedämmte MEPA-Wandscheibe G 1/2
- Ablaufrohrschelle DN 50
- HT-Ablaufbogen DN 50
- Panzerschlauch DN 12 G 1/2 A x G 3/4 verdrehsicher, Länge 500 mm
- Einlaufverbinder DN 15
- UP-Gehäuse für MEPA-Urinalsteuerung Sanicontrol K3, mit Wasseranschluss G 1/2 A seitlich am UP-Gehäuse
- Wasserstrecke G 3/4 mit Kugelhahn, zur Vorabsperrung, vormontiert im UP-Gehäuse
- Anschlussklemme für Elektroanschluss 230 VAC seitlich im UP-Gehäuse
- Bauschutz Serviceöffnung, ablängbar, 130x110x30 mm
- Fußverlängerungsset 175 mm
- Befestigungsmaterial
ZUBEHÖR
- Wandwinkel-Set zur Einzelmontage EC-Technik (Art.-Nr. 541023)

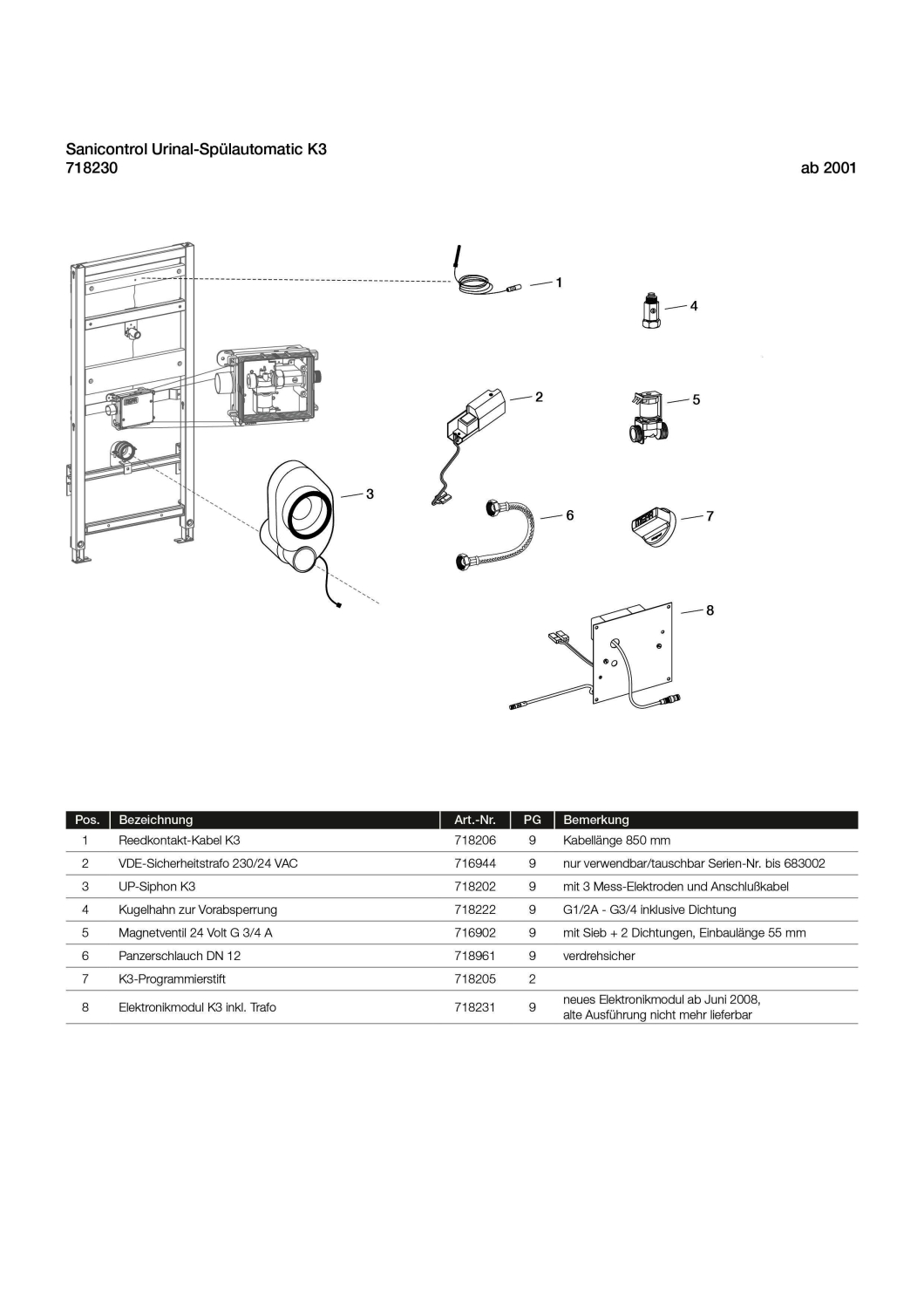

- Urinal-Spülautomatic Sanicontrol K3 (Art.-Nr. 718230)
- Programmierstift Sanicontrol K3 (Art.-Nr. 718205)
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Gefahrgut-Datenblatt.pdf | Gefahrgutinformationen/Sicherheitsdatenblatt |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
