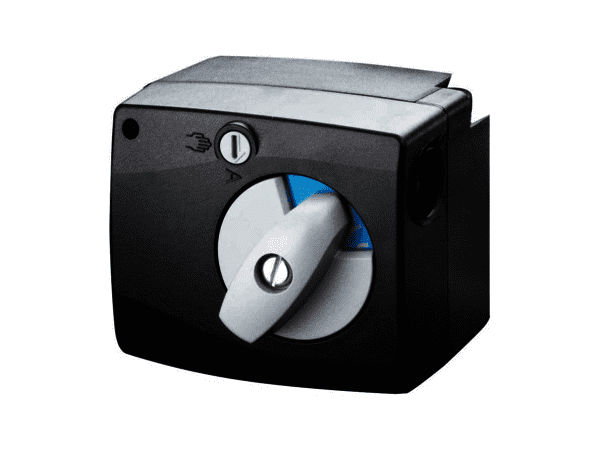

OVENTROP-Stellmotor 230 V (3-Punkt) für Regumat M3 DN 20/25/32
122,21 €*
% UVP: 235,00 €* (48% gespart)Sofort verfügbar, Lieferzeit: 3-5 Tage
Produktnummer:
1350953
Hersteller:
Oventrop
Herstellernummer:
1350953
EAN:
4026755336320
OVENTROP-Stellmotor 230 V (3-Punkt) für Regumat M3 DN 20/25/32
122,21 €*
% 235,00 €* (48% gespart)Produktinformationen "OVENTROP-Stellmotor 230 V (3-Punkt) für Regumat M3 DN 20/25/32"
Der Stellmotor NR230-00-320 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden.
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 230 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 140 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Downloads
Für diesen Artikel, gibt es keine Download Dateien.
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss an Ventil: | markengebunden |
|---|---|
| Arbeitsbereich einstellbar: | nein |
| Ausführung: | rotierend |
| Automatische Huberkennung: | nein |
| Batteriekennzeichnung Kennzeichen: | nein |
| Breite: | 80 mm |
| Drehmoment: | 5 Nm |
| ECHA-DB Kennzeichen: | nein |
| Einstellbare Zustandsmeldung: | nein |
| Endkontakte: | 2 |
| Explosionsgeschützt: | nein |
| Geeignet für Belüftungsarmaturen: | nein |
| Geeignet für Handbedienung: | ja |
| Geeignet für Ventile: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Hilfskontakte: | nein |
| Hilfskontakte optional: | nein |
| Höhe: | 70 mm |
| Laufzeit: | 140 s |
| Länge des Anschlusskabels: | 2 m |
| Max. Drehwinkel: | 50 ° |
| Mit Kopfflansch Direct-Mount nach ISO 5211: | nein |
| Mit Nullspannungsrücklauf: | nein |
| Mit Sicherheitsfunktion: | nein |
| Mit mechanischem Standanzeiger: | ja |
| Netzspannung: | 230 V AC |
| Potentialfreier Schaltkontakt: | nein |
| REACH Datum: | 2018-04-01 |
| REACH Kennzeichen: | ja |
| REACH SVHC_Name: | Blei |
| Regelungsart An/Aus: | nein |
| Regelungsart Split-Range: | nein |
| Regelungsart modulierend: | nein |
| Schutzart (IP): | IP40 |
| Selbsteinstellbare Schlaglänge: | nein |
| Spannungsfrei wenn geschlossen: | nein |
| Steuersignal: | 3-Punkt |
| Tiefe: | 93 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umgebungstemperatur: | 0-50 °C |
| Werkstoff des Gehäuses: | Kunststoff |
| Zustandsmeldung: | ohne |
| Übertragung: | mit Zahnrädern |
