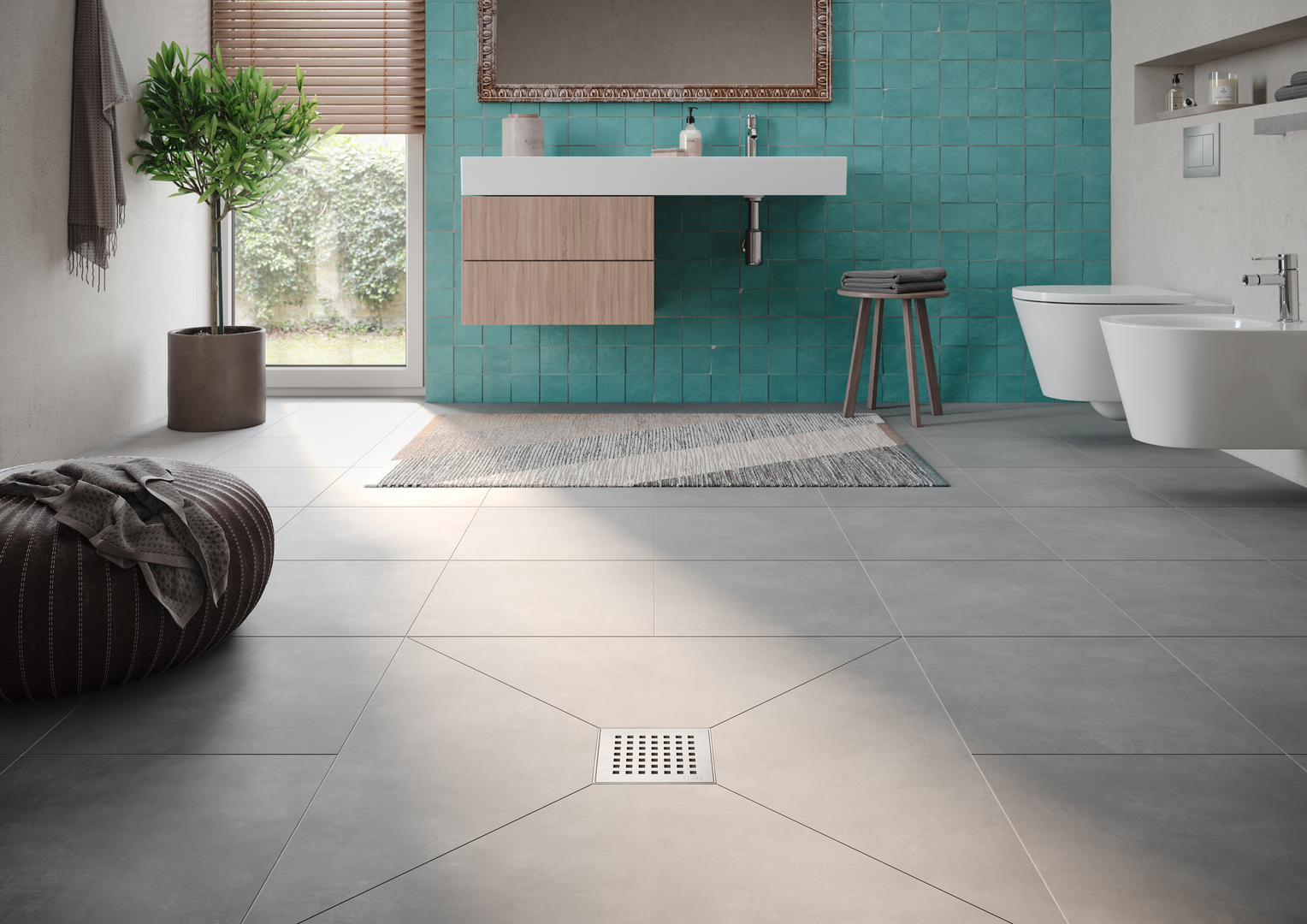

TECEdrainpoint S 130 Ablaufset senkrecht mit Seal System Univ.fl.
Produktnummer:
3601300
Hersteller:
TECE
Herstellernummer:
3601300
EAN:
4027255030954
Regulärer Preis:
86,99 €
(47.01% gespart)
46,10 €*
%
Inhalt:
1 Stk
Bestellware, Lieferzeit: 6-8 Werktage
Produktinfo
Produktnummer:
3601300
Hersteller:
TECE
Herstellernummer:
3601300
EAN:
4027255030954
TECEdrainpoint S 130 Ablaufset senkrecht mit Seal System Universalflansch
Bodenablaufset TECEdrainpoint S 130 senkrecht, DN 50, geprüft nach EN 1253.
Bestehend aus:
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
Auslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.
Erforderliche Kernlochbohrung:
Durchmesser 120 mm
Bestell-Nr.: 3601300
Bodenablaufset TECEdrainpoint S 130 senkrecht, DN 50, geprüft nach EN 1253.
Bestehend aus:
- Ablaufkörper DN 50 senkrecht aus Kunststoff (PP)
- mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungen
- mit herausnehmbarem Geruchsverschluss
- Sperrwasserhöhe = 50 mm
- Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und O-Ring Dichtung
- TECEdrainpoint S Designrost aus gezogenem Edelstahl, Werkstoff 1.4301 (304), Abmessung 100 x 100 mm, Oberfläche poliert, Belastungsklasse K3 (belastbar bis 300 kg)
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
- bei minimaler Höhe des Aufsatzstückes: 0,64/1,36 l/s
- bei maximaler Höhe des Aufsatzstückes: 0,70/1,56 l/s
Auslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.
Erforderliche Kernlochbohrung:
Durchmesser 120 mm
Bestell-Nr.: 3601300
| Abmessungen | 310 × 260 × 185 mm |
|---|---|
| Gewicht | 0.828 kg |
| Ablaufleistung: | 1 l/s, 1 l/s |
| Anschluss: | Schiebeende, Schiebehülse, Schiebehülse |
| Batteriekennzeichnung Kennzeichen: | nein |
| Belastung Gitter: | 3 kN |
| Belastungsklasse nach EN 1253: | K-3 |
| Breite Gitter: | 100 mm, 100 mm |
| ECHA-DB Kennzeichen: | nein |
| Einstellbares Aufsatzstück: | ja, ja |
| Form des Gitters: | rechteckig |
| Geeignet für Betonboden: | ja |
| Geeignet für Vinylboden: | nein |
| Geeignet für beschichteten Boden: | nein |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamtbreite: | 252 mm, 252 mm |
| Gesamthöhe: | 252 mm, 252 mm |
| Gesamtlänge: | 252 mm, 252 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | ja |
| Höhenverstellbar: | ja |
| KOMO-Prüfsiegel: | nein |
| Länge Gitter: | 100 mm, 100 mm |
| Material Gitter: | rostfreier Stahl, rostfreier Stahl |
| Mit Gitter: | ja, ja |
| Mit Klemmring für Vinylboden: | nein |
| Mit Sandfänger/Sandfalle: | nein |
| Mit Siphon: | ja |
| Nenndurchmesser: | DN 50 |
| REACH Datum: | 2023-04-21, 2023-04-21 |
| REACH Kennzeichen: | nein |
| Richtung Auslass: | vertikal |
| Rohraußendurchmesser: | 50 mm, 50 mm |
| Sandbeschichtet: | nein |
| Schließbar: | nein |
| Sperrwasserhöhe: | 50 mm |
| Typ des Geruchsverschlusses: | flüssig, flüssig, Flüssigkeit, Flüssigkeit |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | ja, ja |
| Werkstoff Bodenablauf: | Kunststoff |
| Werkstoffgüte Bodenablauf: | Polypropylen (PP) |
| Werkstoffgüte des Gitters: | Edelstahl 304 (1.4301) |
| Explosionszeichnung.png | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
