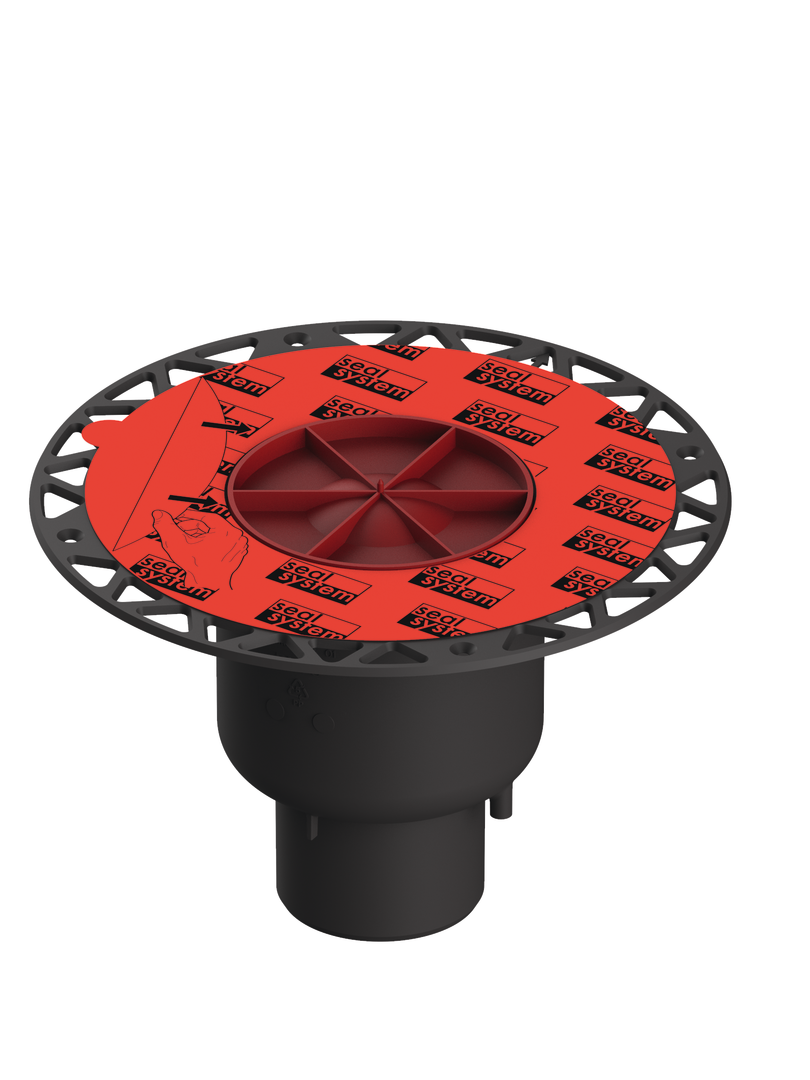

TECEdrainpoint S Ablauf DN 70 senkrecht mit Seal System Univ.fl.
Produktnummer:
3603600
Hersteller:
TECE
Herstellernummer:
3603600
EAN:
4027255031012
TECEdrainpoint S Ablauf DN 70 senkrecht mit Seal System Univ.fl.
41,00 €*
Produktinformationen "TECEdrainpoint S Ablauf DN 70 senkrecht mit Seal System Univ.fl."
TECEdrainpoint S Ablauf DN 70 senkrecht mit Seal System Universalflansch
Bodenablauf TECEdrainpoint S DN 70 senkrecht, aus Kunststoff (PP), geprüft nach EN 1253.
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
Auslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.
Erforderliche Kernlochbohrung:
Durchmesser 122 mm
Bestell-Nr.: 3603600
Bodenablauf TECEdrainpoint S DN 70 senkrecht, aus Kunststoff (PP), geprüft nach EN 1253.
- mit Universalflansch zur Anbindung von Verbundabdichtungen entsprechend DIN 18534 oder Klemmflanschverbindungen
- mit herausnehmbarem Geruchsverschluss
- Sperrwasserhöhe = 50 mm
Ablaufleistung nach EN 1253 bei 10/20 mm Stauhöhe über Rost:
- bei minimaler Höhe des Aufsatzstückes: 0,47/1,81 l/s
- bei maximaler Höhe des Aufsatzstückes: 0,63/1,84 l/s
Auslieferung inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.
Erforderliche Kernlochbohrung:
Durchmesser 122 mm
Bestell-Nr.: 3603600
Downloads
| Explosionszeichnung.png | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Ablaufleistung: | 1 l/s, 1 l/s |
|---|---|
| Anschluss: | Schiebeende, Schiebehülse, Schiebehülse |
| Batteriekennzeichnung Kennzeichen: | nein |
| Belastungsklasse nach EN 1253: | K-3 |
| ECHA-DB Kennzeichen: | nein |
| Einstellbares Aufsatzstück: | nein |
| Geeignet für Betonboden: | ja |
| Geeignet für Vinylboden: | nein |
| Geeignet für beschichteten Boden: | nein |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamtbreite: | 252 mm, 252 mm |
| Gesamthöhe: | 165 mm, 165 mm |
| Gesamtlänge: | 252 mm, 252 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | ja |
| Höhenverstellbar: | nein |
| KOMO-Prüfsiegel: | nein |
| Mit Gitter: | nein |
| Mit Klemmring für Vinylboden: | nein |
| Mit Sandfänger/Sandfalle: | nein |
| Mit Siphon: | ja |
| Nenndurchmesser: | DN 70, DN 70 |
| REACH Datum: | 2023-04-21, 2023-04-21 |
| REACH Kennzeichen: | nein |
| Richtung Auslass: | vertikal |
| Rohraußendurchmesser: | 70 mm, 70 mm |
| Sandbeschichtet: | nein |
| Schließbar: | nein |
| Sperrwasserhöhe: | 50 mm |
| Typ des Geruchsverschlusses: | Flüssigkeit, Flüssigkeit, flüssig, flüssig |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | ja, ja |
| Werkstoff Bodenablauf: | Kunststoff |
| Werkstoffgüte Bodenablauf: | Polypropylen (PP) |
| Ablaufleistung: | 1 l/s, 1 l/s |
|---|---|
| Anschluss: | Schiebeende, Schiebehülse, Schiebehülse |
| Batteriekennzeichnung Kennzeichen: | nein |
| Belastungsklasse nach EN 1253: | K-3 |
| ECHA-DB Kennzeichen: | nein |
| Einstellbares Aufsatzstück: | nein |
| Geeignet für Betonboden: | ja |
| Geeignet für Vinylboden: | nein |
| Geeignet für beschichteten Boden: | nein |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gesamtbreite: | 252 mm, 252 mm |
| Gesamthöhe: | 165 mm, 165 mm |
| Gesamtlänge: | 252 mm, 252 mm |
| Gitter arretierbar: | nein |
| Herausnehmbarer Geruchsverschluss: | ja |
| Höhenverstellbar: | nein |
| KOMO-Prüfsiegel: | nein |
| Mit Gitter: | nein |
| Mit Klemmring für Vinylboden: | nein |
| Mit Sandfänger/Sandfalle: | nein |
| Mit Siphon: | ja |
| Nenndurchmesser: | DN 70, DN 70 |
| REACH Datum: | 2023-04-21, 2023-04-21 |
| REACH Kennzeichen: | nein |
| Richtung Auslass: | vertikal |
| Rohraußendurchmesser: | 70 mm, 70 mm |
| Sandbeschichtet: | nein |
| Schließbar: | nein |
| Sperrwasserhöhe: | 50 mm |
| Typ des Geruchsverschlusses: | Flüssigkeit, Flüssigkeit, flüssig, flüssig |
| Typenzulassung nach BBR/EKS: | nein |
| UBA-Positivliste Kennzeichen: | nein |
| Verbreiterter Dichtungsflansch: | ja, ja |
| Werkstoff Bodenablauf: | Kunststoff |
| Werkstoffgüte Bodenablauf: | Polypropylen (PP) |
