TECEprofil Waschtischmodul BH 1120 mm mit UP-Geruchsverschluss
Produktnummer:
9310004
Hersteller:
TECE
Herstellernummer:
9310004
EAN:
4027255005334
TECEprofil Waschtischmodul BH 1120 mm mit UP-Geruchsverschluss
192,22 €*
Produktinformationen "TECEprofil Waschtischmodul BH 1120 mm mit UP-Geruchsverschluss"

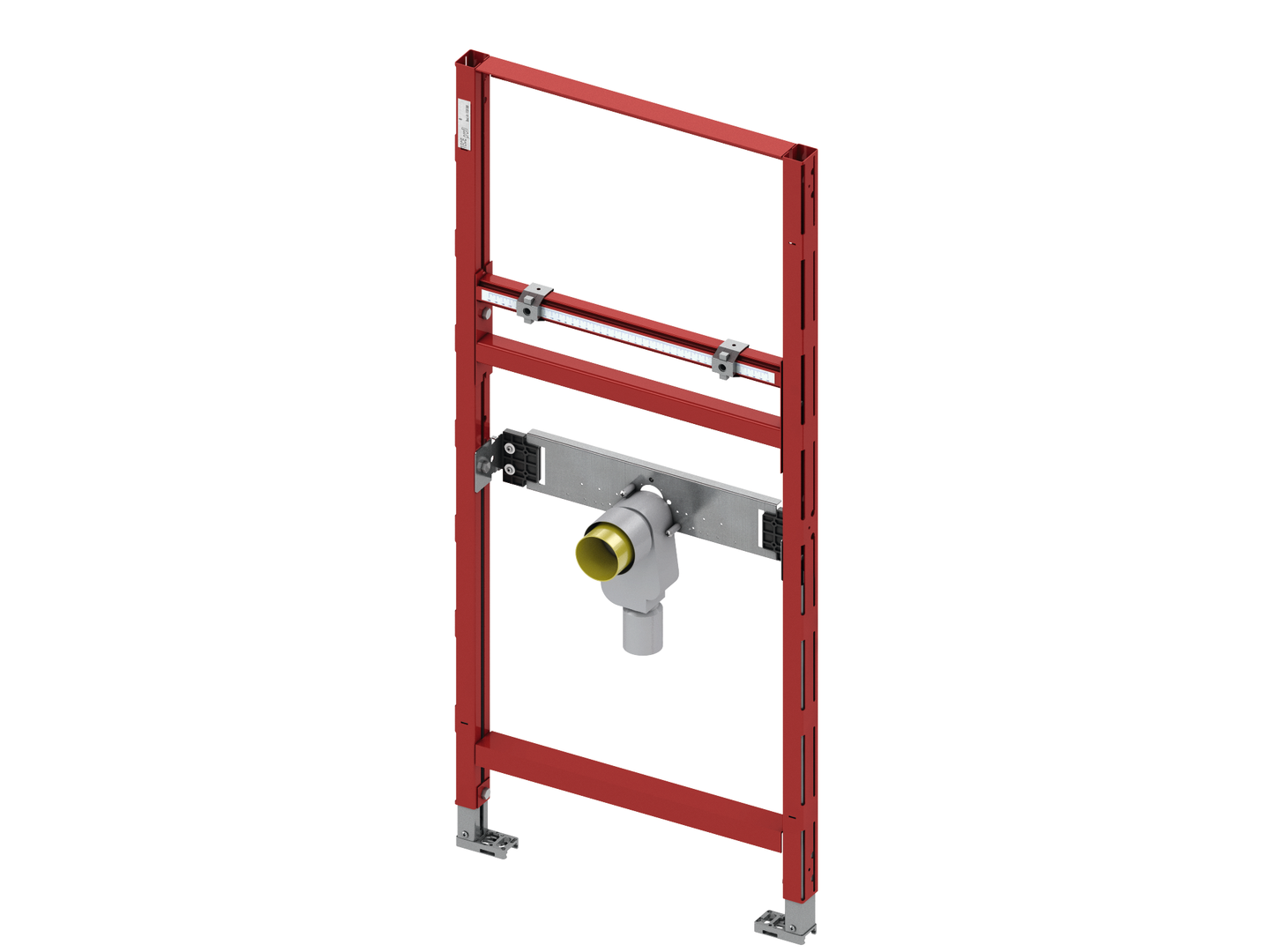

TECEprofil Waschtischmodul mit UP-Geruchsverschluss, Bauhöhe 1120 mm
Waschtischmodul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwand- oder Eckmodul. Zum Aufbau von unterfahrbaren Waschtischanlagen gemäß DIN 18040-1 (Barrierefreies Bauen - Teil 1: Öffentlich zugängliche Gebäude)
Komplett vormontierte Einheit, bestehend aus:
Bestell-Nr.: 9310004
Waschtischmodul zur Befestigung an TECEprofil Profilrohren oder für den Einbau in Metall- oder Holzständerwände und als Vorwand- oder Eckmodul. Zum Aufbau von unterfahrbaren Waschtischanlagen gemäß DIN 18040-1 (Barrierefreies Bauen - Teil 1: Öffentlich zugängliche Gebäude)
Komplett vormontierte Einheit, bestehend aus:
- selbsttragendem Montagerahmen, pulverbeschichtet
- zwei Haltebolzen M 10, höhen- und seitenverstellbares Abstandsmaß
- schallentkoppelte Armaturentraverse zur Befestigung von Wandscheiben, Stichmaße 150 mm und 200 mm
- UP-Geruchsverschluss DN 50 mit herausnehmbarem Siphon-Einsatz NW 30 (zugleich Dichtung), inklusive Bauschutzstopfen
Bestell-Nr.: 9310004
Downloads
| Explosionszeichnung.png | Explosionszeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
Ersatzteile
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Art der Montage von Armaturen: | Waschtisch/Plattenaufbau |
|---|---|
| Batteriekennzeichnung Kennzeichen: | nein |
| Breite: | 500-500 mm, 500-500 mm |
| ECHA-DB Kennzeichen: | nein |
| Geeignet für Installationswand (Systemwand): | ja |
| Geeignet für Leichtbauwand (Trockenbau): | ja, ja |
| Geeignet für Massivwand (Nassbau): | nein, nein |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Höhe: | 1120-1320 mm, 1120-1320 mm |
| Höhenverstellbar: | ja |
| Mit Abflussbogen: | ja |
| Mit Armaturenanschlussplatte: | nein |
| Mit Befestigungsmaterial für das Element: | nein, nein |
| Mit Befestigungsmaterial für den Waschtisch: | ja |
| Mit Einbausiphon: | ja, ja |
| Oberflächenschutz: | beschichtet, lackiert |
| REACH Datum: | 2023-04-21, 2023-04-21 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Abflussrohr: | 50 mm, 50 mm |
| Selbsttragende Konstruktion: | ja, ja |
| Tiefe: | 75-240 mm, 75-240 mm |
| Tiefenverstellbar: | ja |
| UBA-Positivliste Kennzeichen: | nein |
| Verstellbare Armaturenanschlussplatte: | nein |
| Verstellbare Breite: | nein |
| Vormontiertes Element: | ja |
| Waschtischhöhe verstellbar: | ja |
| Werkstoff: | Stahl |
