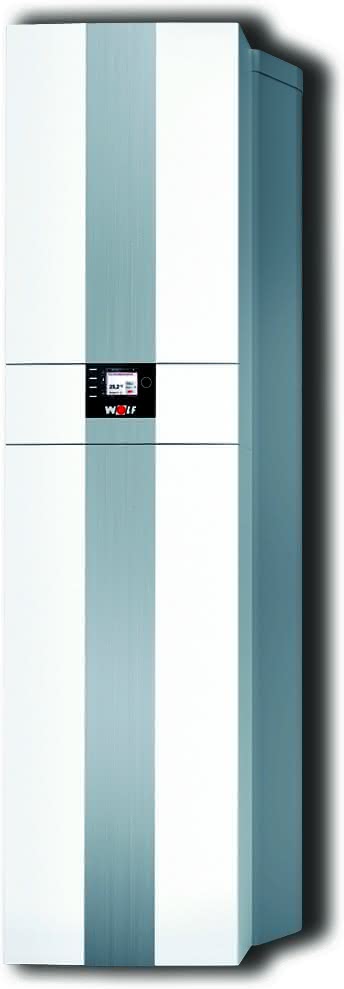

Wolf Gasbrennwert-Solar-Zentrale CSZ-2-14/300R, in Modulbauweise
Produktinformationen "Wolf Gasbrennwert-Solar-Zentrale CSZ-2-14/300R, in Modulbauweise"
Wolf Gasbrennwert-Solar-Zentrale CSZ-2-14/300R, in Modulbauweise
Gasbrennwert-Solar-Zentrale in Modulbauweise für Heizen und Warmwasser bestehend aus: Gasbrennwertgerät, Solarspeicher, Solarpumpengruppe mit Solarmodul SM1 und Ausdehnungsgefäß 25 Ltr., 10 Ltr. Auffangbehälter für Solarflüssigkeit, Grundregelung für Gasbrennwertgerät mit Bedienmodul BM-2 inkl. Außenfühler.
Solarer Kesselstop für hohen Solarertrag, kompakte Bauweise die Gasbrennwert-Solar-Zentrale passt in beinahe jede Nische, seitliche Abstände für Service sind nicht erforderlich, alle Komponenten sind von vorne zugänglich, geringer Abstand auf der Anschlussseite erforderlich.
Solarspeicher mit hocheffizienter Wärmedämmung inkl. Bodendämmung.
Anschlüsse für Heizung und Solarkreis wahlweise links oder rechts montierbar, für Warmwasser, Kaltwasser und Zirkulation oben.
Förderfähige Hocheffizienzpumpe für Solarkreislauf serienmäßig.
Gasbrennwerttherme, Brennkammer geschlossen, für raumluftabhängigen und raumluftunabhängigen Betrieb hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energie-ausnutzung, Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ 61 bei Betrieb mit Erdgas werden erfüllt.
Vormischbrenner für Erdgas E, LL und Flüssiggas.
Stufenlos modulierende Wärmeleistung ab 1,8 kW.
Serienmäßig mit Ausdehnungsgefäß, modulierender Hocheffizienzpumpe (EEI 0,23) und 3-Wege-Ventil.
Zur Wartung Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen.
Beschichteter Heizwasserwärmetauscher Wolf „ALUPro“.
Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen.
Leichte Abgasmessung von außen ohne Öffnen des Gerätes.
Effiziente Verbrennungstechnologie durch gasadaptive, selbstkalibrierende Verbrennungsregelung mit selbsttätiger Anpassung an die Gasqualität.
Eine Umstellung auf eine andere Gasart erfolgt selbständig durch das Gerät, ohne Umrüstsatz und ohne Umstellung an der Regelung.
Automatische CO2-Einstellung durch selbstkalibrierende Verbrennungsluftregelung für alle Gasarten (Erdgas, Flüssiggas).
Neues Wolf Regelungssystem WRS über Smartphone oder PC einstell- und regelbar.
Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil, keine Rücklaufanhebung erforderlich Kommunikation über Smartphone, Laptop oder PC per LAN/WLAN-Modul ISM7i Solarspeicher, Inhalt 285 Ltr.aus Stahl mit zwei robusten Glattrohr-Wärmetauschern für hohe Wasserhärten, mit Emaillierung nach DIN 4753.
Hochwirksame Wärmedämmung und geringe Wärmeverluste durch hochwertige PU-Hartschaumwärmedämmung unter dem Folienmantel des Speichers.
Behälterinnenwand und Wärmetauscher korrosionsgeschützt durch Emaillierung und Magnesium-Schutzanode.
Große Wärmetauscherflächen sorgen für kurze Aufheizzeit und hohe Warmwasserdauerleistung.
Regelung mit solarem Kesselstop für hohen Solargewinn.
Kompakte Bauweise in einem Gehäuse mit einer Stellfläche von 600x1013 mm passt die Gasbrennwert-Solar-Zentrale in beinahe jede Nische.
Geringe seitliche Abstände nur auf der Anschlussseite.
Alle Bedien- und Serviceelemente sind von vorne zugänglich und somit ergeben sich vielfältige Aufstellmöglichkeiten.
Technische Daten:
Energieeffizienzklasse:
Raumheizung A
Warmwasserbereitung A
Wärmetauscher beschichtet
Nennwärmeleistung
(Heiz-/Warmwasserbetr.)
bei 80/60°C: 1,8 - 13,5kW
bei 50/30°C: 2,1 - 15,2kW
Nennbelastung: 14kW
kleinste Wärmebelastung (mod.) 1,9kW
Abgastemperatur (Qmax/Qmin)
bei 80/60°C: 62/45°C
bei 50/30°C: 30/25°C
Normnutzungsgrad (HI/Hs)
bei 40/30°C: 110/99%
bei 75/60°C: 107/96%
Vorlauftemperatur max.: 90°C
Gesamtüberdruck max.: Heizwasser 3,0bar, Warmwasser 10,0bar
Ausdehnungsgefäß Inhalt: 10L
Heizwasserwärmetauscherinhalt: 1,3L
Restförderhöhe für Hocheffizienzpumpe EEI = 0.23:
600L/h Förderm.(14kW b.Δt=20k):550mbar
Solarspeicher
Nenninhalt: 285Ltr.
Spez. Wasserdurchfluss "D" bei Δt-30k 20,5L/min.
Warmwasserdauerleistung 366l/h(14,6kW)
Leistungskennzahl nach DIN4708 1,5 NL
Warmwasserausgangsleistung 175 L/10min
Bereitsschaftsenergieaufwand nach DIN EN 12897: 2,3kWh/24h
Korrisionsschutz:
Doppelschicht-Emaillierung nach DIN 4153
Elektrische Leistungsaufnahme:
Standby: 3 W, maximal: 17-59/93W
Schutzart: IXP4D
Anschlüsse: ¾"
Gasanschluss: ½"
Abgasrohrdurchmesser: DN60/100
Abmessungen (BxHxT) 600x1850x1013mm
Transportgewicht (Leer): 160 (35+125kg)
Aufstellgewicht (Speicher gefüllt) 590kg
Elektroanschluss: 230V/50Hz
CE-Identnummer: CE-0085 Co0098
Fabrikat: WOLF GmbH
Artikel-Nummer: 7701552
| Anschluss Kaltwasser: | sonstige |
|---|---|
| Anschluss Kraftstoff: | Außengewinde |
| Anschluss Luftzufuhr: | sonstige |
| Anschluss Rauchgasabfuhr: | sonstige |
| Anschluss Rücklauf: | Außengewinde |
| Anschluss Vorlauf: | Außengewinde |
| Anschluss Warmwasser: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bei Lieferung komplett zusammengebaut: | nein |
| Bemessungsspannung: | 230-230 V |
| Betrieb als offene (Luftzufuhr) Ausführung möglich: | ja |
| Breite: | 600 mm |
| Brennerregulierung hoch/niedrig: | nein |
| Brennerregulierung modulierend: | ja |
| ECHA-DB Kennzeichen: | nein |
| ERP Warmwasseraufbereitung: | A |
| ERP jahresz. Raumheizung mitteltemp. 55C: | A |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): | 88 % |
| Eingebaute Pumpenschaltung: | nein |
| Eingebaute Zirkulationspumpe: | nein |
| Eingebaute Zugunterbrechung: | nein |
| Eingebauter Füll-/Entleerungshahn: | nein |
| Eingebauter witterungsanhängiger Regler: | nein |
| Eingebautes Ausdehnungsgefäß: | ja |
| Eingebautes Manometer: | ja |
| Eingebautes Überdruckventil: | ja |
| Einstellbare Heizleistung: | nein |
| Energieeffizienz bei der Warmwasserbereitung (Nwh): | 85 % |
| Energieeffizienzklasse Raumheizung: | A |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Für Heizöl Klasse I: | nein |
| Für Heizöl Klasse II: | nein |
| Gasprüfung HR: | nein |
| Gasprüfung NZ: | nein |
| Gasprüfung VR: | nein |
| Gaszulassung SV: | nein |
| Geeignet für Butan: | nein |
| Geeignet für Erdgas: | ja |
| Geeignet für Methan: | nein |
| Geeignet für Propan: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Geschlossene Ausführung: | ja |
| Höhe: | 1.462 mm |
| Kesselsystem: | sonstige |
| Kondensatanschluss: | sonstige |
| Kondensierend: | nein |
| Kontrollsignal 0-10V: | nein |
| Kontrollsignal OpenTherm: | nein |
| Kontrollsignal an/aus: | nein |
| Kontrollsignal hoch/niedrig: | nein |
| Material Wärmetauscher: | Aluminium |
| Max. Gasvordruck: | 25 mbar |
| Max. Zulauftemperatur (Arbeitstemperatur): | 90 °C |
| Max. zulässiger Betriebsdruck: | 3 bar |
| Medium: | Wasser |
| Min. Arbeitsdruck: | 1 bar |
| Min. Gasvordruck: | 18 mbar |
| Min. Rücklauftemperatur: | 5 °C |
| Nenndurchmesser Kaltwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Kanal Luftzufuhr: | 100 mm |
| Nenndurchmesser Kanal Rauchgasabfuhr: | 60 mm |
| Nenndurchmesser Rücklauf: | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr: | 3/4 Zoll (20) |
| Nennlast oberer Wert: | 14 kW |
| Nennlast unterer Wert: | 2 kW |
| Nennleistung 50-30 °C: | 15 kW |
| Nennleistung 80-60 °C: | 13 kW |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): | 13 kW |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Kondensat: | 25 mm |
| SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: | 93 % |
| Speicher Warmwasser: | 285 l |
| Tiefe: | 635 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umbauset erforderlich: | ja |
| Wasserseitiger Widerstand bei dT 20 °C: | 550 kPa |
| Werkstoffgüte: | Stahlblech |
| Wirkungsgrad: | 1 % |
| Zapfprofil: | XL |
| Zapfschwelle: | 2 l/min |
| Zweiter Rücklaufanschluss: | nein |
| Zündflamme: | nein |
| Ölvorheizung: | nein |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |

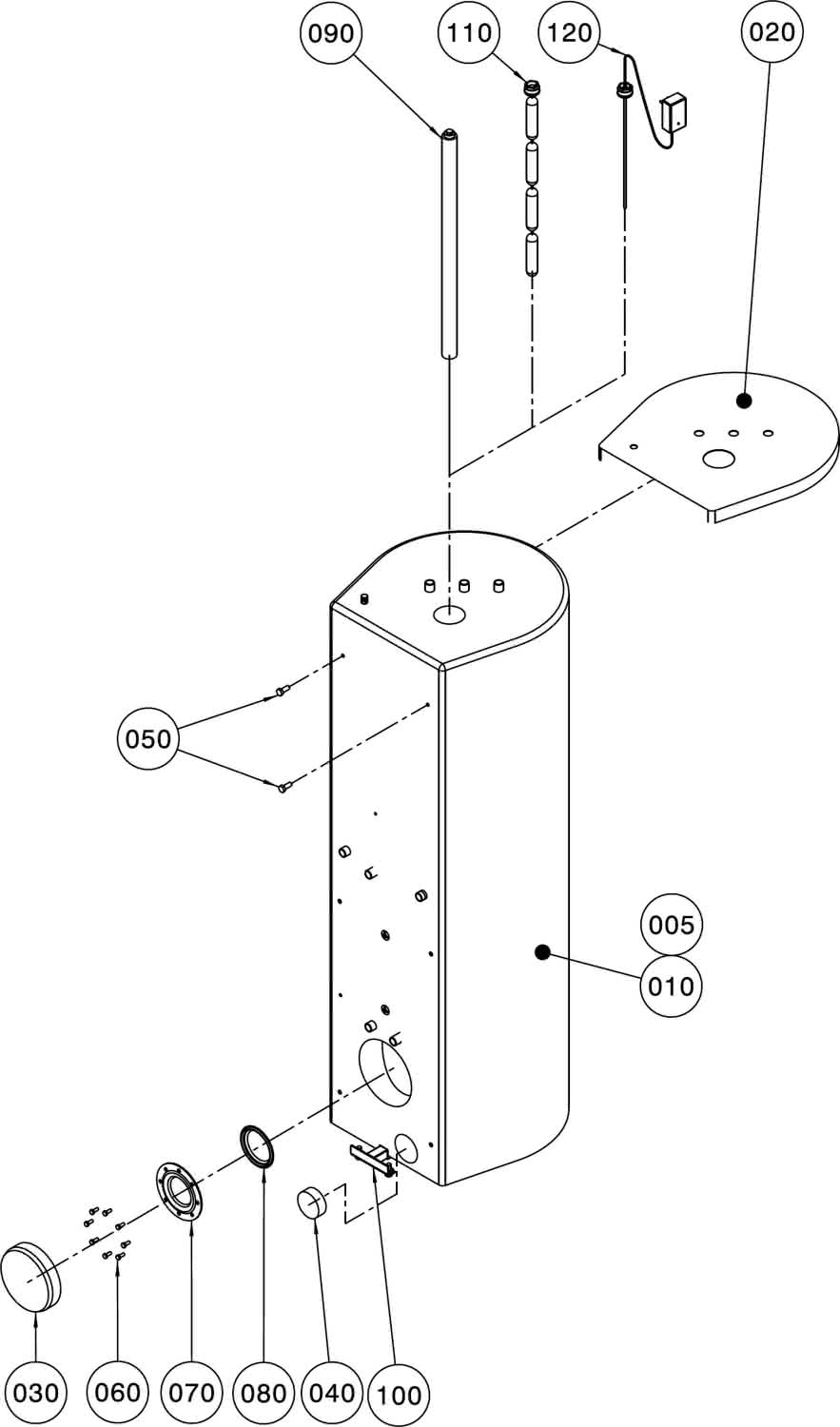

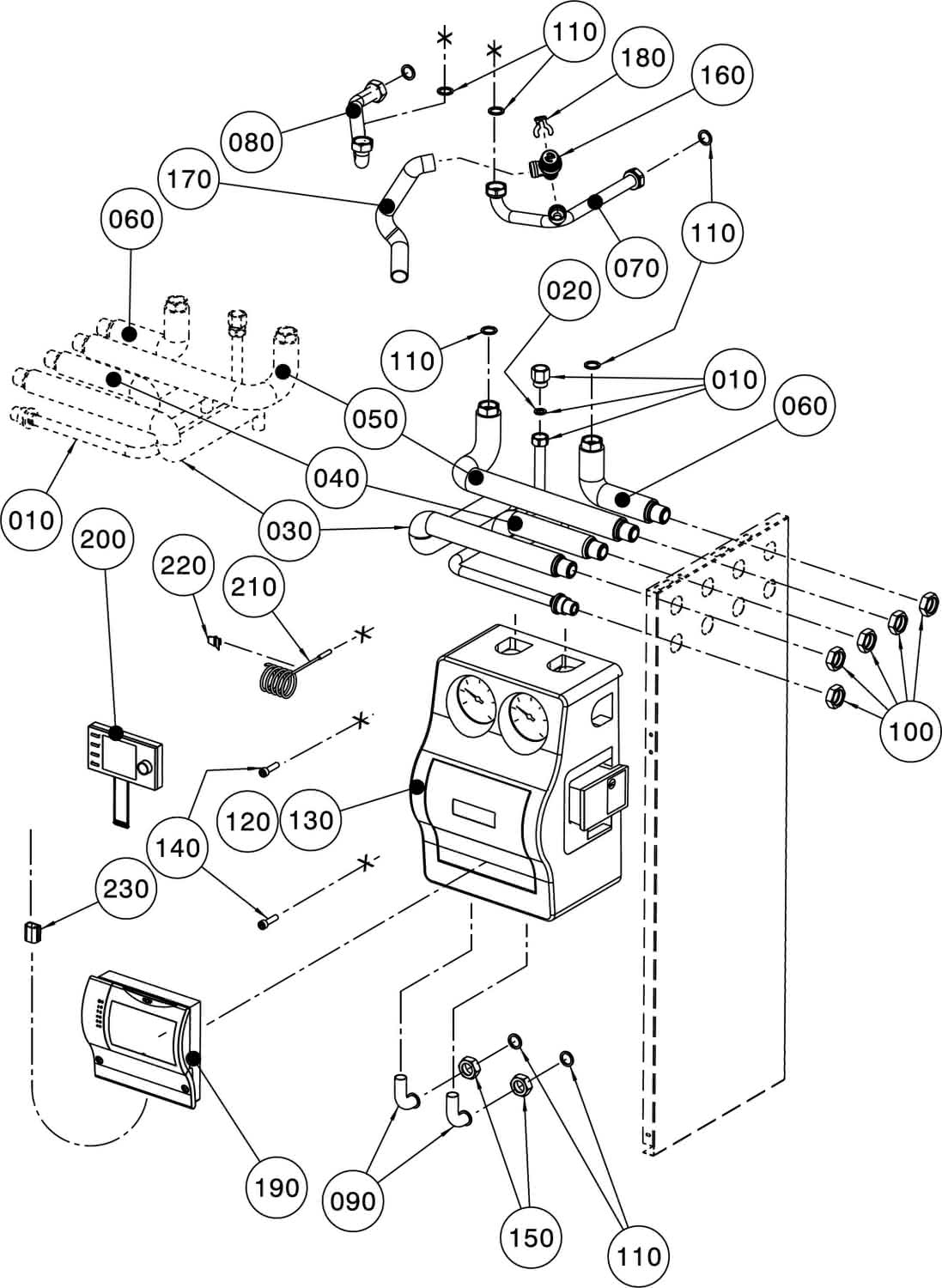

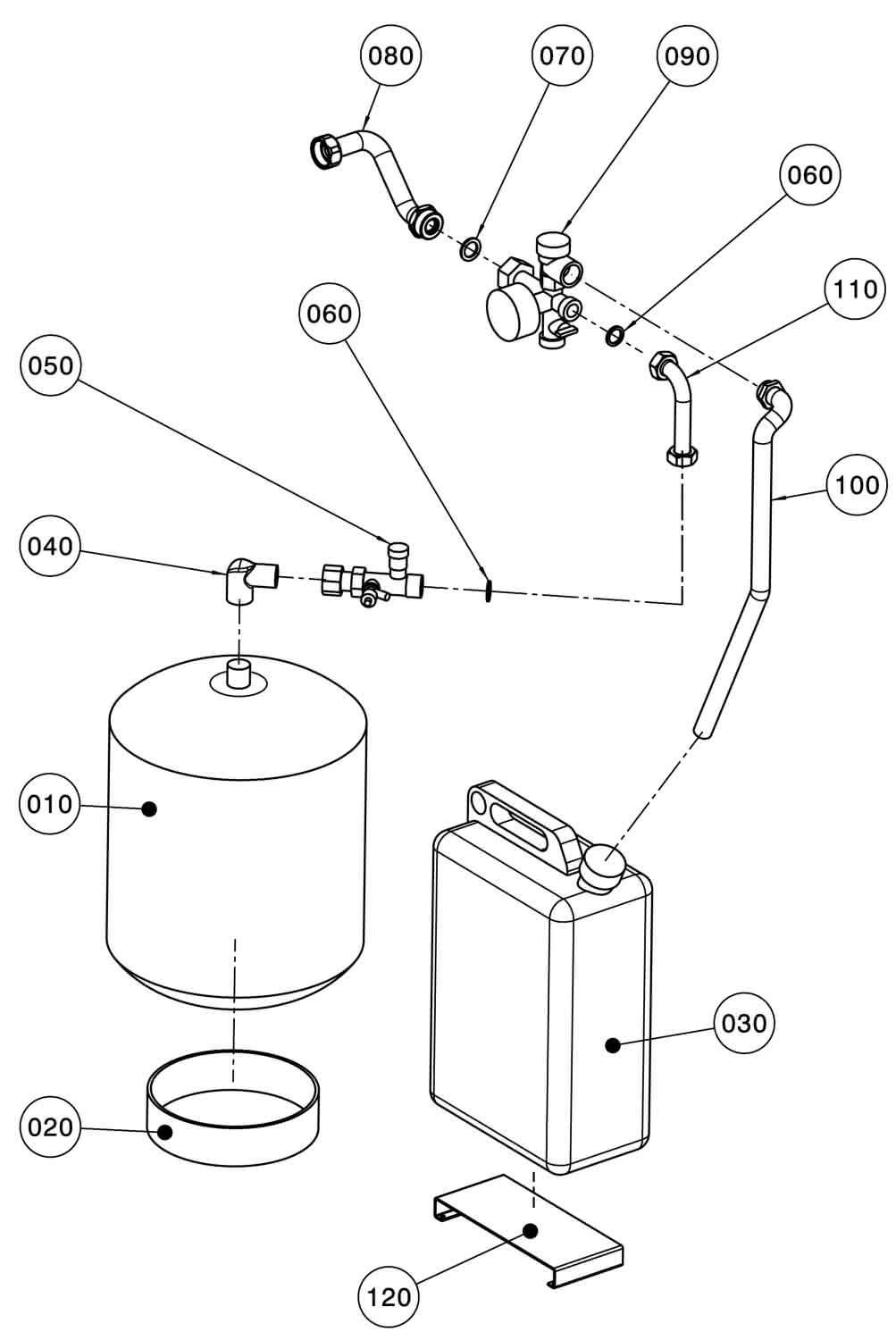

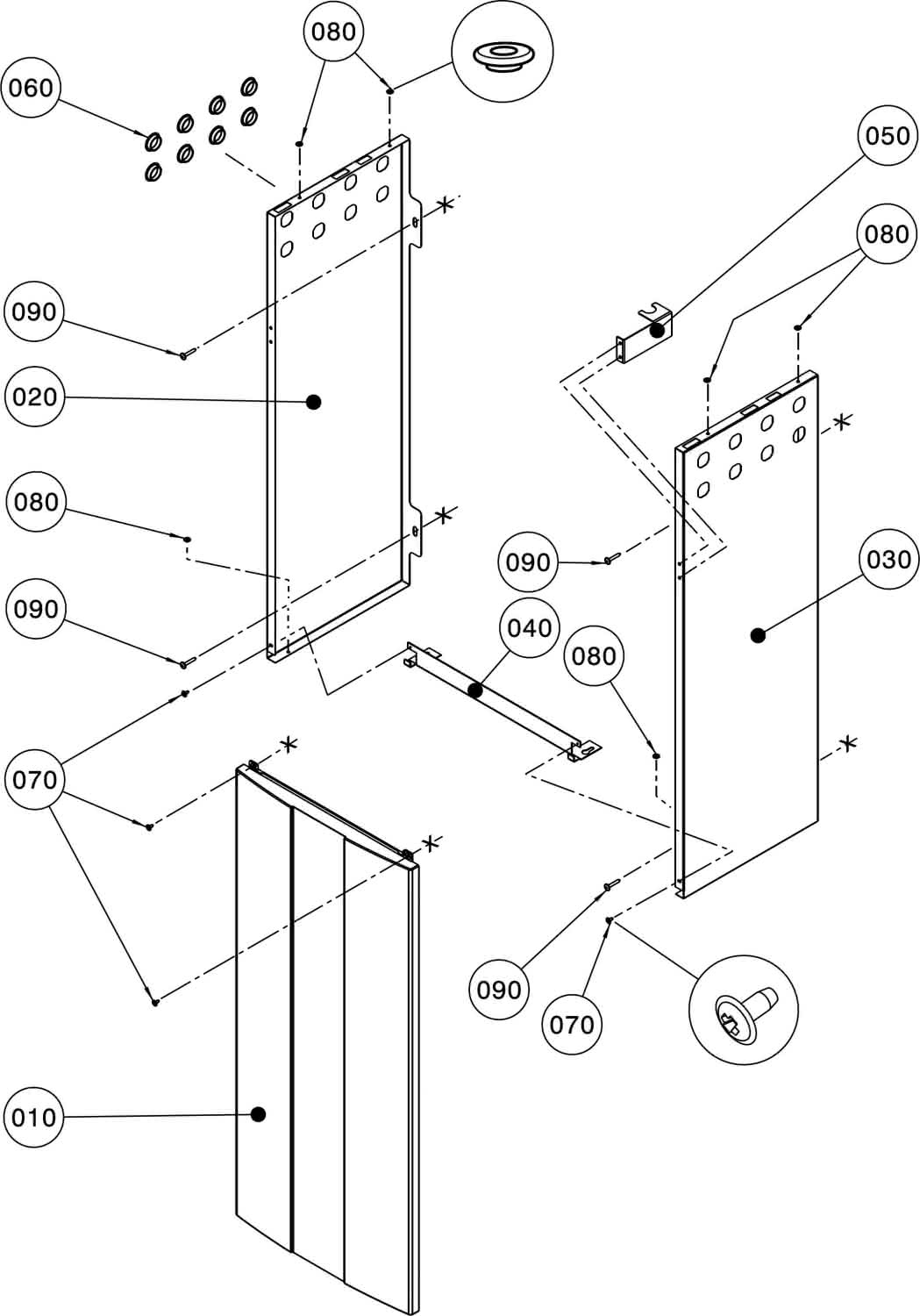

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
Für diesen Artikel, gibt es keine Ersatzteile.
Für diesen Artikel, gibt es kein Artikel-Set.
