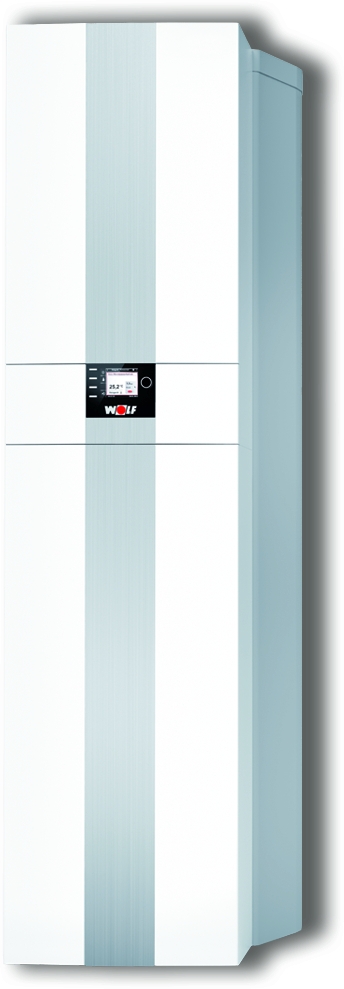

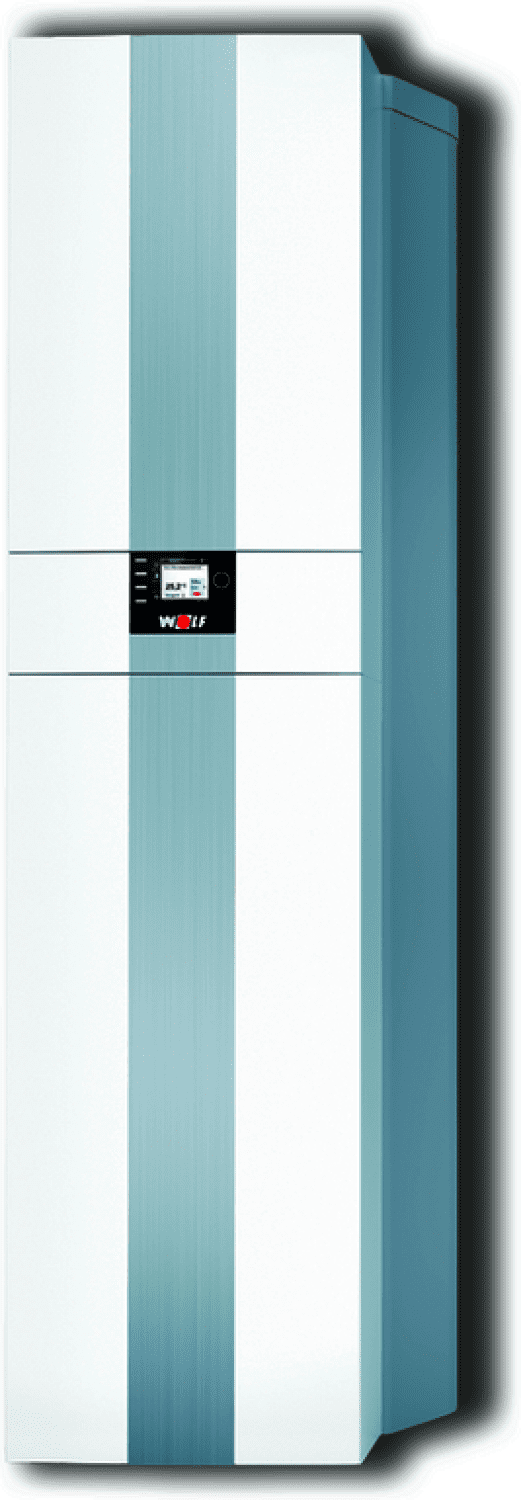

Wolf Gasbrennwert-Solar-Zentrale CSZ-2-24/300R, in Modulbauweise
4.739,83 €*
% UVP: 12.810,35 €* (63% gespart)Bestellware, Lieferzeit: 8-10 Tage
4.739,83 €*
% 12.810,35 €* (63% gespart)Produktinformationen "Wolf Gasbrennwert-Solar-Zentrale CSZ-2-24/300R, in Modulbauweise"
Wolf CSZ-2-24/300R – Gasbrennwert-Solar-Zentrale, Modulbauweise
Systembeschreibung
Die CSZ-2-24/300R ist eine modulare Gasbrennwert-Solar-Zentrale für Heizen und Warmwasserbereitung.
Sie kombiniert Gasbrennwerttechnik mit einem Solarspeicher und Solarpumpengruppe, für effizienten Betrieb und hohen Solarertrag.
Komponenten
-
Gasbrennwertgerät, geschlossen, raumluftabhängig/raumluftunabhängig
-
Solarspeicher 285 L, Stahl, 2 Glattrohr-Wärmetauscher, emailliert, mit Magnesium-Schutzanode
-
Solarpumpengruppe SM1 mit Hocheffizienzpumpe (EEI 0,23)
-
Ausdehnungsgefäß 25 L + 10 L Auffangbehälter für Solarflüssigkeit
-
Grundregelung BM-2, inkl. Außenfühler, steuerbar über WRS-System via Smartphone/PC
-
Solarer Kesselstop für maximalen Solargewinn
-
Anschlüsse Heiz- und Solarkreis: wahlweise links/rechts, Warmwasser/Kaltwasser/Zirkulation oben
Technische Daten
-
Nennwärmeleistung: 4,8 – 23,8 kW (80/60°C), 6,6 – 25,8 kW (50/30°C)
-
Modulierbare Leistung: 4,9 – 6,9 kW
-
Abgastemperatur: 76/50 °C (80/60°C), 33/27 °C (50/30°C)
-
Normnutzungsgrad: 110 % (Hi) / 99 % (Hs) bei 40/30°C
-
Max. Vorlauftemperatur: 90°C
-
Gesamtüberdruck: Heizwasser max. 3 bar, Warmwasser max. 10 bar
-
Heizwasserwärmetauscherinhalt: 1,3 L
-
Förderleistung Hocheffizienzpumpe: 550–1030 L/h je nach Leistung
-
Warmwasserdauerleistung: 684 L/h bei 27,8 kW
-
Bereitschaftsenergieaufwand: 2,3 kWh/24h
Solarspeicher
-
Nenninhalt: 285 L
-
Große Wärmetauscherflächen: schnelle Aufheizzeit
-
Hochwertige PU-Hartschaumdämmung inkl. Bodendämmung
Energieeffizienz
-
Raumheizung: A
-
Warmwasserbereitung: A
Elektrische Daten
-
Standby: 3 W
-
Max. Leistungsaufnahme: 17–135 W
-
Schutzart: IPX4D
-
230 V / 50 Hz
Abmessungen & Gewicht
-
BxHxT: 600 x 1850 x 1013 mm
-
Transportgewicht (leer): 160 kg
-
Aufstellgewicht (gefüllt): 583 kg
Anschlüsse
-
Gasanschluss: ¾"
-
Abgasrohr: DN60/100
Besondere Vorteile
-
Kompakte Bauweise → passt in fast jede Nische
-
Bedien- und Serviceelemente von vorne zugänglich
-
Optimale Kombination aus Gasbrennwerttechnik und Solar
-
Hohe Effizienz und geringer Bereitschaftsenergieaufwand
Fabrikat: WOLF GmbH
Artikelnummer: 7701554
CE-Identnummer: CE-0085 Co0098
Downloads
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Datenblatt.pdf | Technische Details zum Artikel |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |

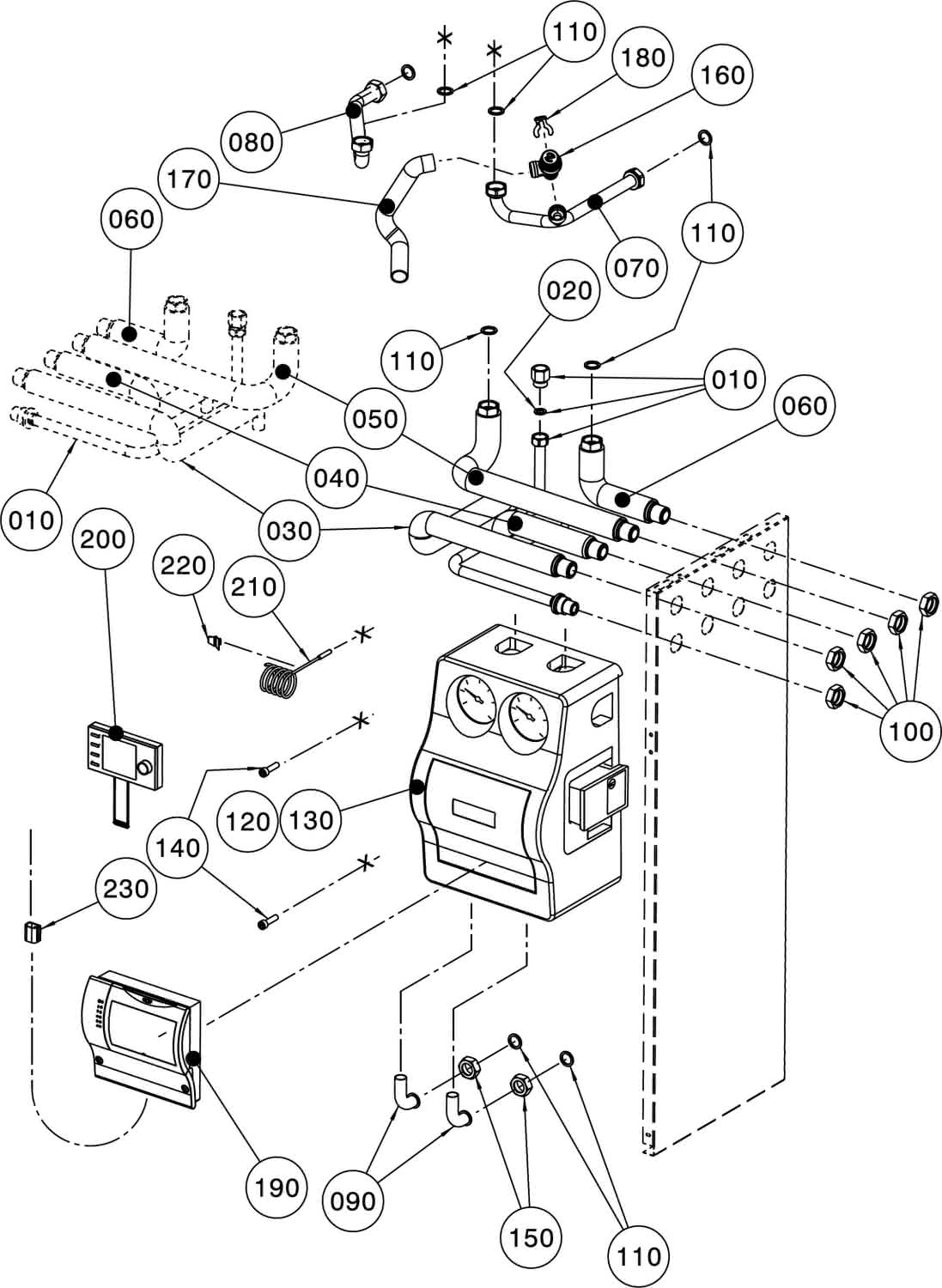

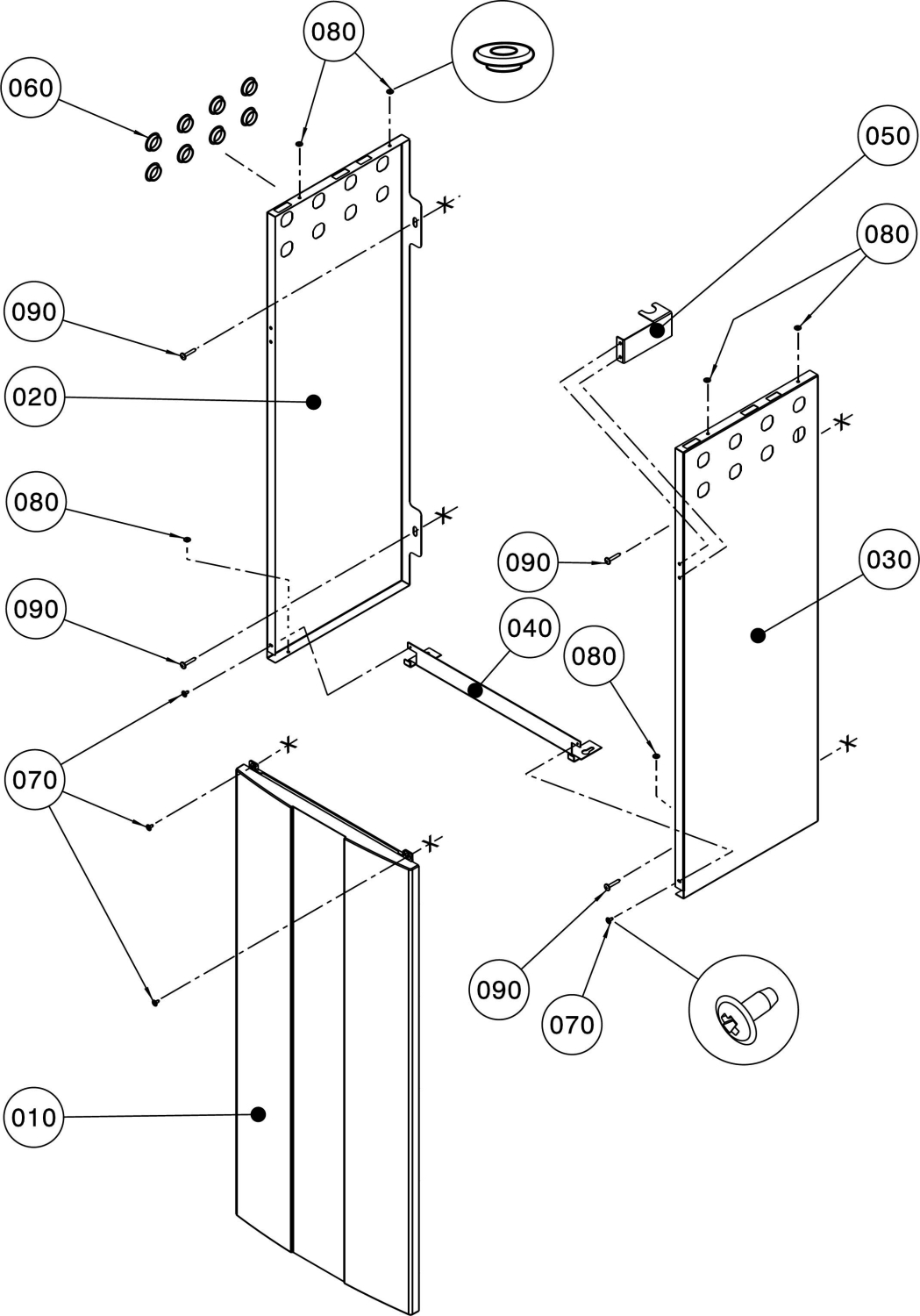

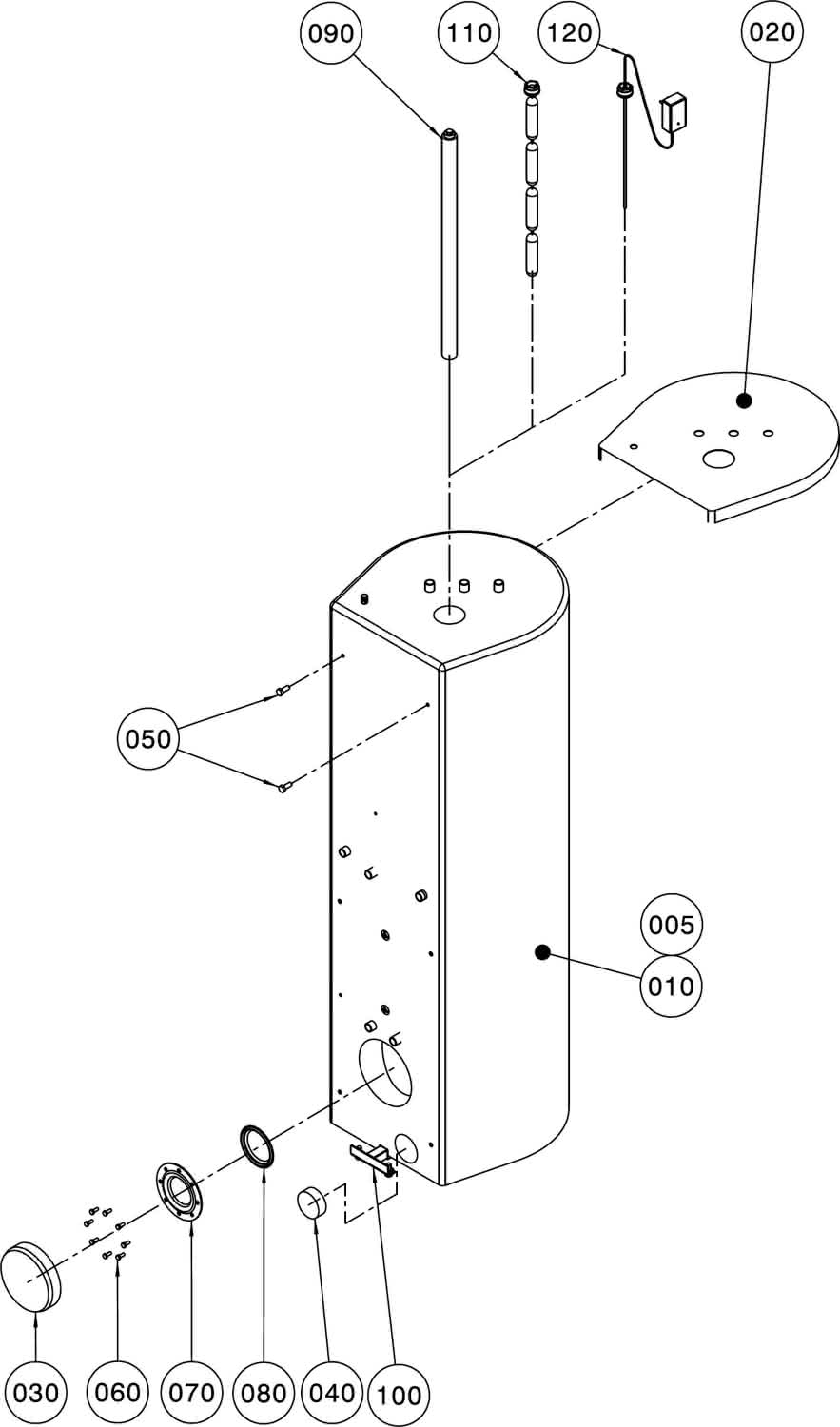

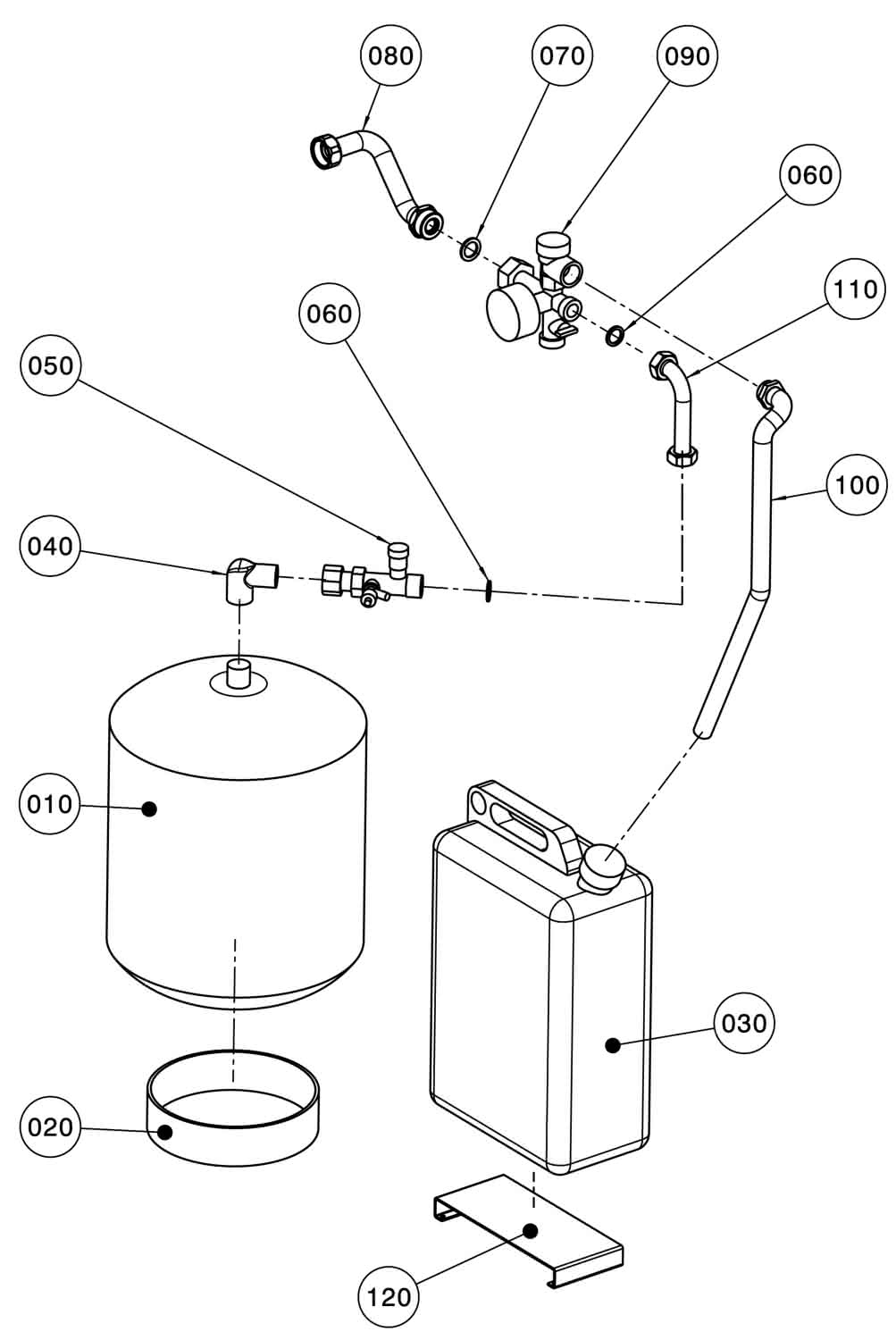

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
| Explosionszeichnung.jpg | Explosionszeichnung |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss Kaltwasser: | sonstige |
|---|---|
| Anschluss Kraftstoff: | Außengewinde |
| Anschluss Luftzufuhr: | sonstige |
| Anschluss Rauchgasabfuhr: | sonstige |
| Anschluss Rücklauf: | Außengewinde |
| Anschluss Vorlauf: | Außengewinde |
| Anschluss Warmwasser: | sonstige |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bei Lieferung komplett zusammengebaut: | nein |
| Bemessungsspannung: | 230-230 V |
| Betrieb als offene (Luftzufuhr) Ausführung möglich: | ja |
| Breite: | 600 mm |
| Brennerregulierung hoch/niedrig: | nein |
| Brennerregulierung modulierend: | ja |
| ECHA-DB Kennzeichen: | nein |
| ERP Warmwasseraufbereitung: | A |
| ERP jahresz. Raumheizung mitteltemp. 55C: | A |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): | 87 % |
| Eingebaute Pumpenschaltung: | nein |
| Eingebaute Zirkulationspumpe: | nein |
| Eingebaute Zugunterbrechung: | nein |
| Eingebauter Füll-/Entleerungshahn: | nein |
| Eingebauter witterungsanhängiger Regler: | nein |
| Eingebautes Ausdehnungsgefäß: | ja |
| Eingebautes Manometer: | ja |
| Eingebautes Überdruckventil: | ja |
| Einstellbare Heizleistung: | nein |
| Energieeffizienz bei der Warmwasserbereitung (Nwh): | 85 % |
| Energieeffizienzklasse Raumheizung: | A |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Für Heizöl Klasse I: | nein |
| Für Heizöl Klasse II: | nein |
| Gasprüfung HR: | nein |
| Gasprüfung NZ: | nein |
| Gasprüfung VR: | nein |
| Gaszulassung SV: | nein |
| Geeignet für Butan: | nein |
| Geeignet für Erdgas: | ja |
| Geeignet für Methan: | nein |
| Geeignet für Propan: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Geschlossene Ausführung: | ja |
| Höhe: | 1.462 mm |
| Kesselsystem: | sonstige |
| Kondensatanschluss: | sonstige |
| Kondensierend: | nein |
| Kontrollsignal 0-10V: | nein |
| Kontrollsignal OpenTherm: | nein |
| Kontrollsignal an/aus: | nein |
| Kontrollsignal hoch/niedrig: | nein |
| Material Wärmetauscher: | Aluminium |
| Max. Gasvordruck: | 25 mbar |
| Max. Zulauftemperatur (Arbeitstemperatur): | 90 °C |
| Max. zulässiger Betriebsdruck: | 3 bar |
| Medium: | Wasser |
| Min. Arbeitsdruck: | 1 bar |
| Min. Gasvordruck: | 18 mbar |
| Min. Rücklauftemperatur: | 5 °C |
| Nenndurchmesser Kaltwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Kanal Luftzufuhr: | 100 mm |
| Nenndurchmesser Kanal Rauchgasabfuhr: | 60 mm |
| Nenndurchmesser Rücklauf: | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr: | 3/4 Zoll (20) |
| Nennlast oberer Wert: | 24 kW |
| Nennlast unterer Wert: | 5 kW |
| Nennleistung 50-30 °C: | 28 kW |
| Nennleistung 80-60 °C: | 27 kW |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): | 23 kW |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Kondensat: | 25 mm |
| SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: | 93 % |
| Speicher Warmwasser: | 285 l |
| Tiefe: | 635 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umbauset erforderlich: | ja |
| Wasserseitiger Widerstand bei dT 20 °C: | 280 kPa |
| Werkstoffgüte: | Stahlblech |
| Wirkungsgrad: | 1 % |
| Zapfprofil: | XL |
| Zapfschwelle: | 2 l/min |
| Zweiter Rücklaufanschluss: | nein |
| Zündflamme: | nein |
| Ölvorheizung: | nein |
