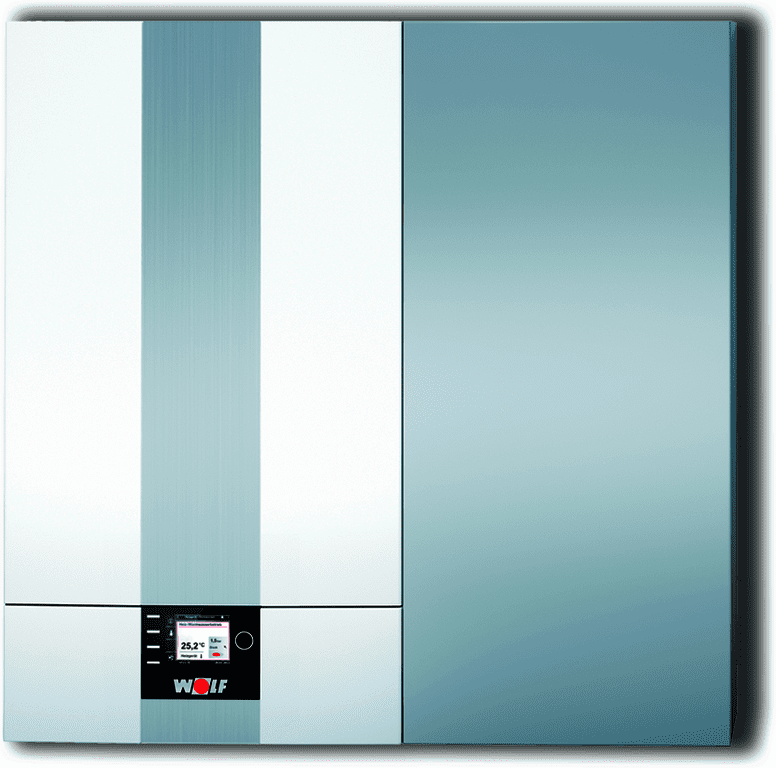

Wolf Gasbrennwert-Zentrale CGW-2-24/140L mit Hochleistungsschichtenspeicher
A
A
3.209,18 €*
% 8.603,00 €* (62.7% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Versandkostenfrei
Wolf Gasbrennwert-Zentrale CGW-2-24/140L mit Hochleistungsschichtenspeicher
3.209,18 €*
% 8.603,00 €* (62.7% gespart)
Produktnummer:
8615021
Hersteller:
Wolf
Herstellernummer:
8615021
EAN:
4045013283442
Produktinformationen "Wolf Gasbrennwert-Zentrale CGW-2-24/140L mit Hochleistungsschichtenspeicher"
Wolf Gasbrennwert-Zentrale CGW-2-24/140L mit Hochleistungsschichtenspeicher
Bestehend aus Gasbrennwerttherme für den Betrieb mit Erdgas E, LL oder Flüssiggas mit Edelstahl-Warmwasser-Wärmetauscher und Edelstahl-Schichtenspeicher in Modulbauweise.
Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas.
Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur.
Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb.
Drehzahlgeregelter Ventilator.
Verkleidung weiß RAL 9016 pulverbeschichtet.
Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung.
Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit Erdgas.
Niedrige CO und NOx-Emissionen.
Stufenlos modulierende Wärmeleistung ab 1,8 kW.
Geringste Stromaufnahme im Standbybetrieb von 3W.
Modulierende Hocheffizienzpumpe (EEI 0,23) zur automatischen Anpassung des Volumenstroms.
Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen.
Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“.
Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen.
Leichte Abgasmessung von außen ohne Öffnen des Gerätes.
Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil.
Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635.
Warnmeldung bei niedrigen Wasserdruck durch elektron. Heizwasserdrucksensor.
Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb.
Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen.
Hochleistungs-Schichtenspeicher aus Edelstahl Komfortable Warmwasserbereitung integriert, die einen Rohrwendel-Speicherwassererwärmer mit 100, 120 bzw. 140 Ltr. übertrifft.
Warmwasserturbo mit Leit- und Verteilsystem aus Edelstahl für Warm- und Kaltwasser für eine ruhige, radiale Wasserverteilung und exzellente Warmwasserleistung (Europäische Patentanmeldung).
Hohe Betriebskosteneinsparung durch effiziente Warmwasserbereitung und innovative Dämmtechnik mit integrierten Ringspaltsystem (Gebrauchsmusterschutz).
Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt).
Kompakter Aufbau als Brennwertgerät und angedocktem Schichtenspeicher für geringste Montage- und Installationskosten.
Gasbrennwert-Zentrale elektrisch und hydraulisch anschlussfertig.
Zur Installation leicht und schnell in zwei transportable Module mit 35 kg und 19 kg trennbar.
Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet.
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten:
Energieeffizienzklasse: Raumheizung A, Warmwasserbereitung A
Wärmetauscher beschichtet
Nennwärmeleistung (Heiz-/Warmwasserbetr.)
bei 80/60°C: 4,8 - 23,8kW
bei 50/30°C: 5,6 - 25,8kW
Nennbelastung: 27,1kW
kl. Wärmebelastung (mod.) 4,8kW
Abgastemperatur (Qmax/Qmin)
bei 80/60°C: 76/50°C
bei 50/30°C: 33/27°C
Normnutzungsgrad (HI/Hs)
bei 40/30°C: 110/99%
bei 75/60°C: 107/96%
Vorlauftemperatur max.: 90°C
Gesamtüberdruck max.: Heizwasser 3,0bar, Warmwasser 10,0bar
Ausdehnungsgefäß Inhalt: 10L
Heizwasserwärmetauscherinhalt: 1,3L
Restförderhöhe für Hocheffizienzpumpe EEI = 0.23:
600L/h Förderm.(14kW b.Dt=20k):550mbar
860L/h Förderm.(23kW b.Dt=20k):430mbar
1030L/h Förderm.(28kW b.Dt=20k):280mbar
Schichtenspeicher:
Nenninhalt: 44Ltr.
Aquivalenter Nenninhalt: 140L
Spez. Wasserdurchfluss "D" bei DT-30k 20L/min.
Warmwasserdauerleistung 684l/h(27,8kW)
Leistungskennzahl nach DIN4708 1,5 NL
Warmwasserausgangsleistung 171 L/10min
Bereitsschaftsenergieaufwand nach DIN EN 12897: 0,8kWh/24h
Korrisionsschutz: Warmwasserwärmetauscher/Speicherbehälter: Edelstahl
Elektrische Leistungsaufnahme: Standby: 3 W, maximal: 17-62/135W
Schutzart: IXP4D
Anschlüsse: ¾"
Gasanschluss: ½"
Abgasrohrdurchmesser: DN60/100
Abmessungen (BxHxT): 800x790x378mm
Transportgewicht (Leer): 54 (35+19kg)
Elektroanschluss: 230V/50Hz
CE-Identnummer: CE-0085 Co0098
Fabrikat: WOLF GmbH
Artikel-Nummer: 8615021
| Anschluss Kaltwasser: | Außengewinde (metrisch) |
|---|---|
| Anschluss Kraftstoff: | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss Luftzufuhr: | Muffe |
| Anschluss Rauchgasabfuhr: | Muffe |
| Anschluss Rücklauf: | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Vorlauf: | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss Warmwasser: | Außengewinde (metrisch) |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bemessungsspannung: | 0-230 V |
| Betrieb als offene (Luftzufuhr) Ausführung möglich: | ja |
| Breite: | 800 mm |
| Brennerregulierung hoch/niedrig: | nein |
| Brennerregulierung modulierend: | ja |
| ECHA-DB Kennzeichen: | nein |
| ERP Warmwasseraufbereitung: | A |
| ERP jahresz. Raumheizung mitteltemp. 55C: | A |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): | 87 % |
| Eingebaute Einlasskombination: | nein |
| Eingebaute Pumpenschaltung: | nein |
| Eingebauter Füll-/Entleerungshahn: | nein |
| Eingebauter witterungsanhängiger Regler: | nein |
| Eingebautes Ausdehnungsgefäß: | ja |
| Eingebautes Manometer: | ja |
| Eingebautes Überdruckventil: | ja |
| Einstellbare Heizleistung: | nein |
| Energieeffizienz bei der Warmwasserbereitung (Nwh): | 82 % |
| Energieeffizienzklasse Raumheizung: | A |
| Energieeffizienzklasse bei der Warmwasserbereitung: | A |
| Gasprüfung HR: | nein |
| Gasprüfung NZ: | nein |
| Gasprüfung VR: | nein |
| Gaszulassung SV: | nein |
| Geeignet für Butan: | nein |
| Geeignet für Erdgas: | ja |
| Geeignet für Methan: | nein |
| Geeignet für Propan: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Geschlossene Ausführung: | ja |
| Höhe: | 790 mm |
| Kondensatanschluss: | sonstige |
| Kondensierend: | nein |
| Kontrollsignal 0-10V: | nein |
| Kontrollsignal OpenTherm: | nein |
| Kontrollsignal an/aus: | nein |
| Kontrollsignal hoch/niedrig: | nein |
| Material Wärmetauscher: | Aluminium |
| Max. Gasvordruck: | 25 mbar |
| Max. Zulauftemperatur (Arbeitstemperatur): | 90 °C |
| Max. zulässiger Betriebsdruck: | 3 bar |
| Min. Arbeitsdruck: | 1 bar |
| Min. Gasvordruck: | 18 mbar |
| Min. Rücklauftemperatur: | 5 °C |
| Mit eingebautem Economizer: | nein |
| Nenndurchmesser Kaltwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Kanal Luftzufuhr: | 100 mm |
| Nenndurchmesser Kanal Rauchgasabfuhr: | 60 mm |
| Nenndurchmesser Kraftstoff: | 1/2 Zoll (15) |
| Nenndurchmesser Rücklauf: | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss: | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr: | 3/4 Zoll (20) |
| Nennlast oberer Wert: | 28 kW |
| Nennlast unterer Wert: | 4 kW |
| Nennleistung 50-30 °C: | 25 kW |
| Nennleistung 80-60 °C: | 23 kW |
| Nennleistung Trinkwasser: | 27 kW |
| Nennleistung oberer Wert Trinkwasser: | 23 kW |
| Nennleistung unterer Wert Trinkwasser: | 7 kW |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): | 7 kW |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Rohraußendurchmesser Kondensat: | 25 mm |
| SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: | 93 % |
| Tiefe: | 378 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umbauset erforderlich: | ja |
| Warmwasserzapfmenge bei 60 °C: | 7 l/min |
| Wasserseitiger Widerstand bei dT 20 °C: | 280 kPa |
| Werkstoffgüte: | sonstige |
| Wirkungsgrad: | 1 % |
| Zapfprofil: | XL |
| Zapfschwelle: | 2 l/min |
| Zweiter Rücklaufanschluss: | nein |
| Zündflamme: | nein |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |

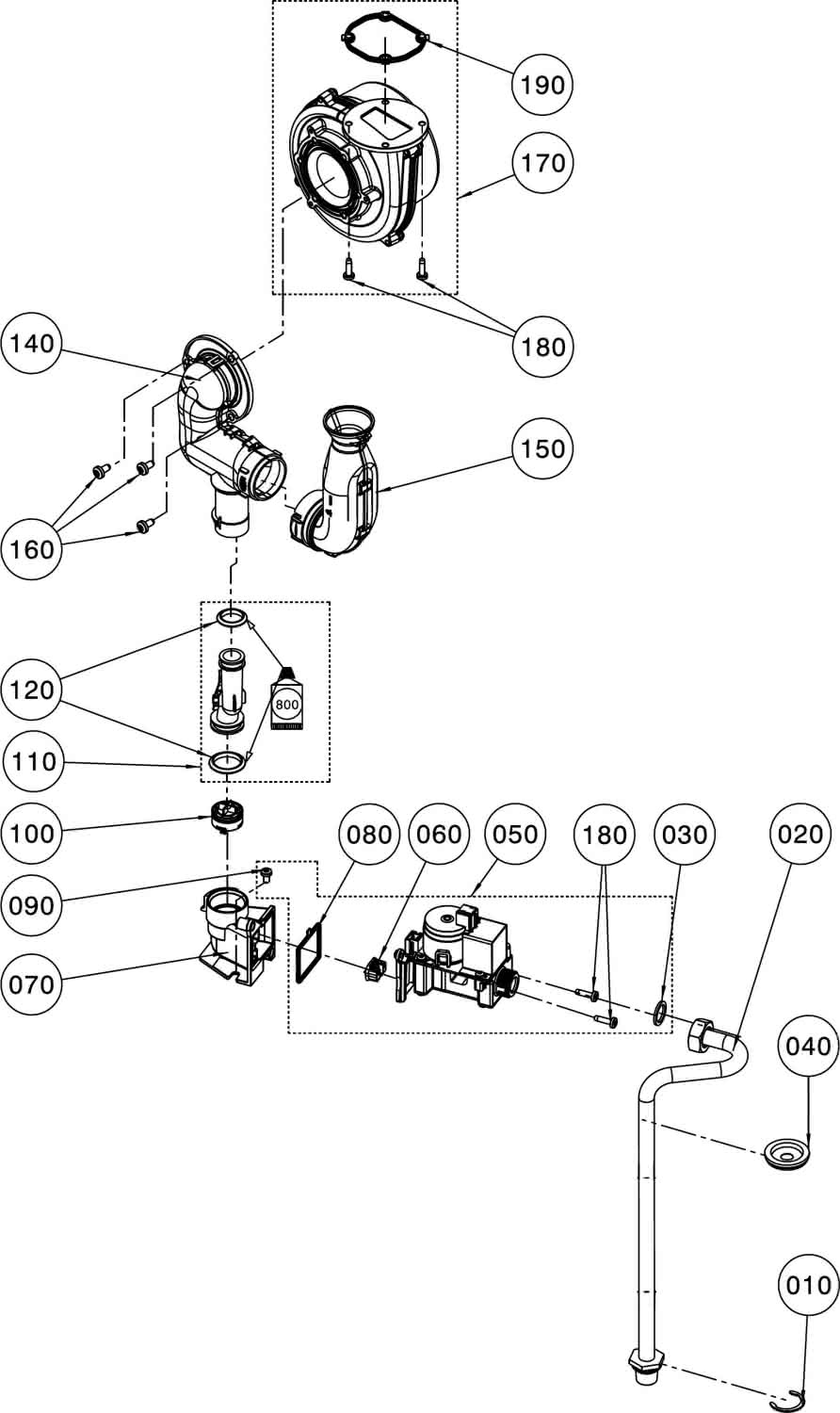

| Explosionszeichnung.jpg | Explosionszeichnung |
| Datenblatt.pdf | Technische Details zum Artikel |

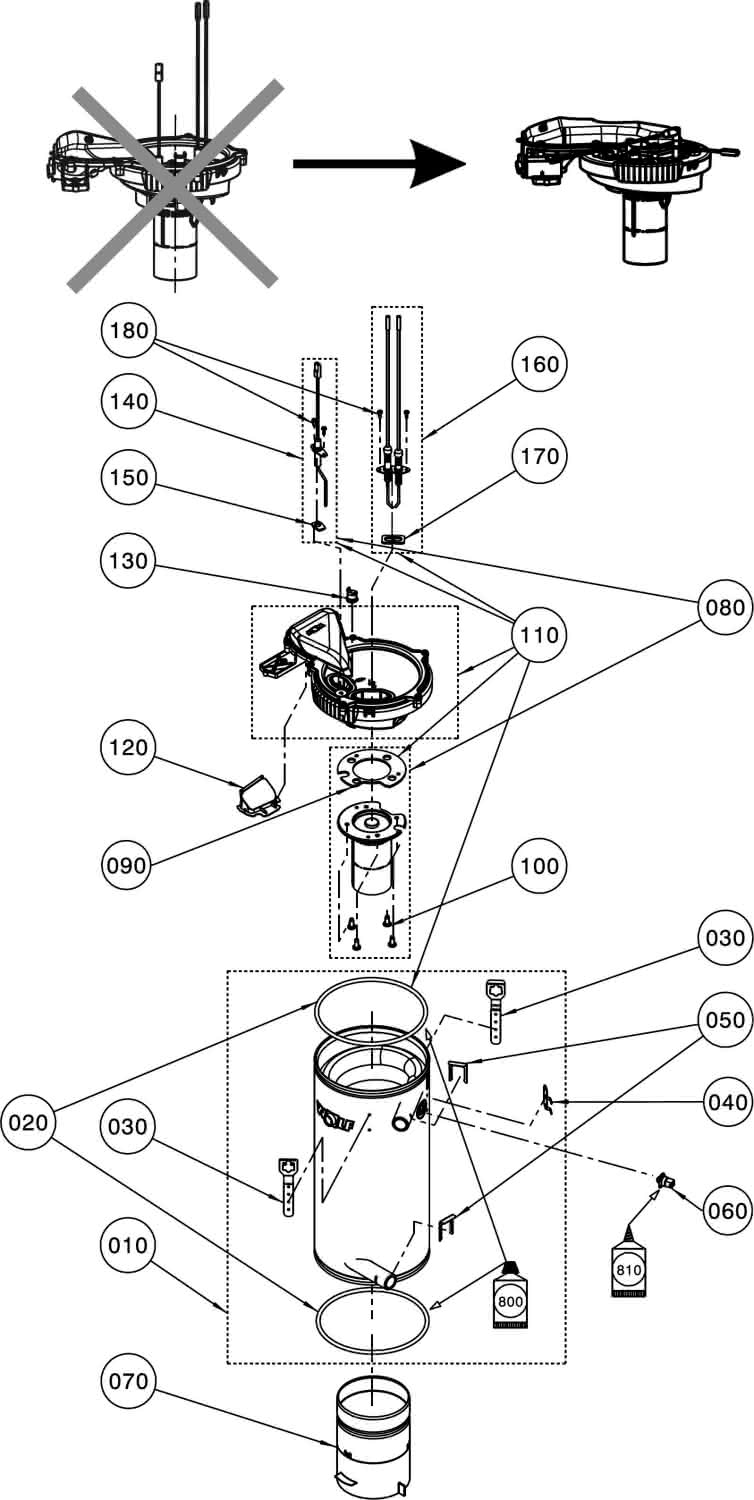

| Explosionszeichnung.jpg | Explosionszeichnung |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |

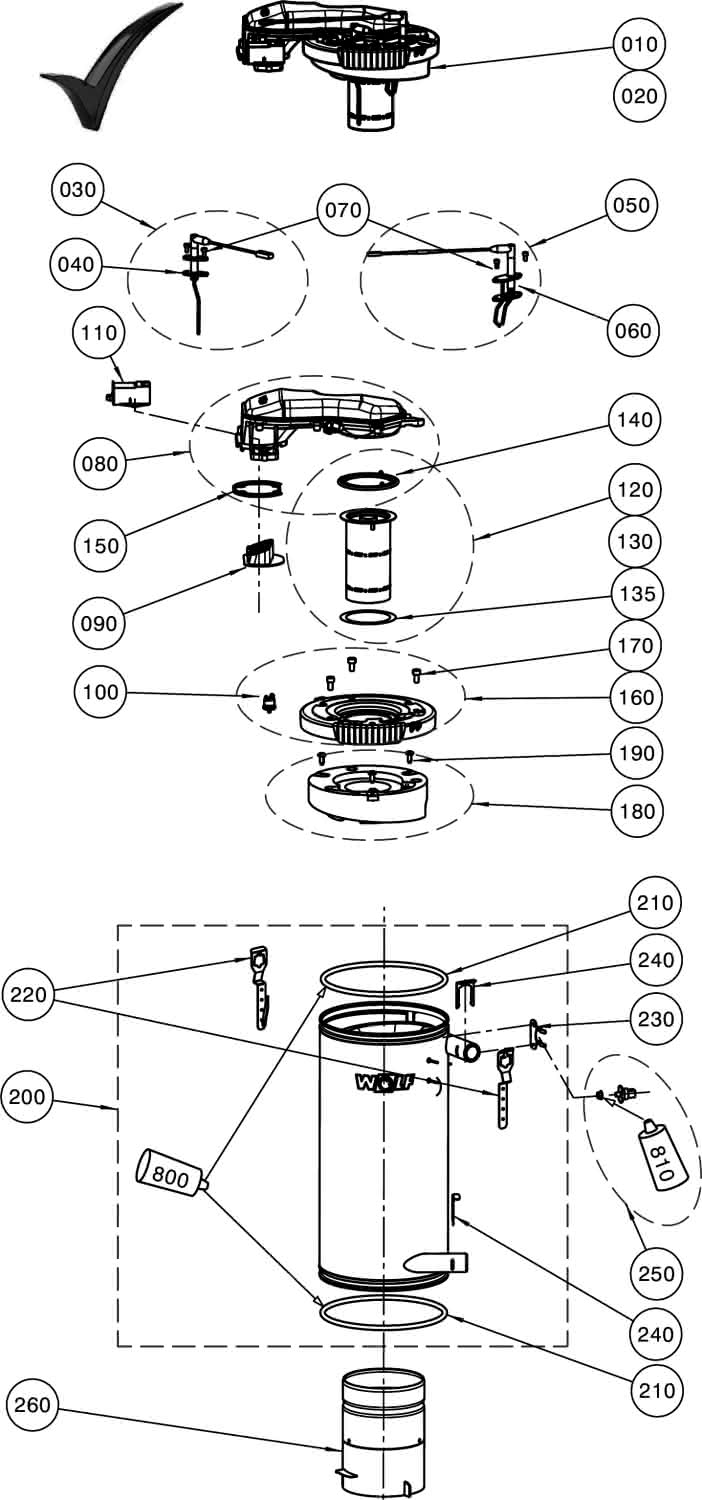

| Explosionszeichnung.jpg | Explosionszeichnung |
Für diesen Artikel, gibt es keine Ersatzteile.
Für diesen Artikel, gibt es kein Artikel-Set.
