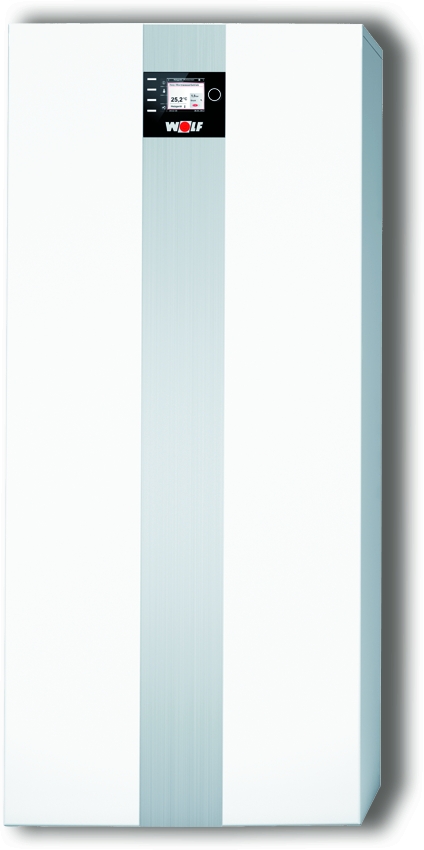

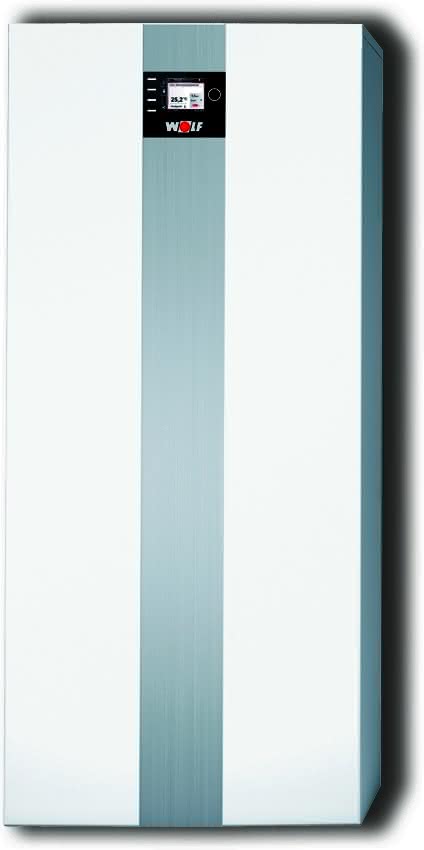

Wolf Gasbrennwertkessel TGB-2-20 Ausgerüstet für Erdgas E/H
3.286,19 €*
% UVP: 7.824,25 €* (58% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
3.286,19 €*
% 7.824,25 €* (58% gespart)Produktinformationen "Wolf Gasbrennwertkessel TGB-2-20 Ausgerüstet für Erdgas E/H"
Wolf TGB-2-20 Brennwertkessel
Typ: TGB-2-20
Brennstoff: Erdgas E (werkseitig eingestellt), auch E/LL und Flüssiggas P möglich
Funktion: Raumheizung und Warmwasserbereitung (mit separatem Speicher, z.B. TS-160, TR-160)
Aufstellung: Standgerät, wandnah, kompakte Bauform, zwei Abgasanschlussmöglichkeiten (oben oder hinten)
Technische Merkmale
-
Stufenlos modulierende Wärmeleistung:
-
Nennwärmeleistung 80/60 °C: 2,9–17 kW
-
Nennwärmeleistung 50/30 °C: 3,3–19,6 kW
-
-
Heizwasserinhalt: 7,5 l (optimiert für minimale Umlaufwassermengen)
-
Hochwertiger Aluminium-Silizium-Wärmetauscher, wartungsarm
-
Niedrige CO- und NOx-Emissionen
-
Vormischbrenner für Erd- und Flüssiggas
-
Elektronische Zündung & Ionisations-Flammenüberwachung
-
Drehzahlgeregeltes Gebläse, erweiterte Brennwertnutzung über Spreizungsregelung
-
Hitzebeständiger Brennkammerdeckel mit natürlicher Vermiculit-Dämmung
-
Elektronischer Drucksensor, automatischer Entlüfter
-
Integrierte Abgas-Rückströmsicherung für Abgaskaskaden
-
Abgasmessung von außen möglich, Gasventil einstellbar ohne Öffnen des Gerätes
-
Geräuscharm durch gedämmtes Gehäuse
Bedienung & Wartung
-
Flip&Clean-Vorrichtung für einfache Reinigung und Wartung
-
Zugriff auf alle Komponenten von vorne und oben
-
Bedienmodul BM-2 oder Anzeigenmodul AM erforderlich
-
Vorbereitet für LAN/WLAN-Modul WOLF Link home zur Fernwartung
Leistungs- und Effizienzdaten
-
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
-
EEK Raumheizung: A
-
Abgastemperatur Qmax/Qmin bei 80/60 °C: 63 °C / 57 °C
-
Abgastemperatur Qmax/Qmin bei 50/30 °C: 37 °C / 30 °C
-
Max. Abgasmassenstrom: 8 g/s
-
Kondensatbildung bei 40/30 °C: 2,6 L/h
Anschlüsse
-
Vorlauf/Rücklauf: G 1 ½"
-
Gasanschluss: R ½" (Erdgas 20 mbar, Flüssiggas 50 mbar)
-
Luft-Abgas-System: DN 80/125 konzentrisch
-
Kondensatanschluss: G 1"
Elektrische Daten
-
Anschluss: 230 V / 50 Hz
-
Teillast/Vollast: 13/37 W
-
Standby: 3 W
-
Eingebaute Sicherung: 4 A (mittelträge)
-
Schutzart: IP20
Abmessungen & Gewicht
-
B x H x T: 566 x 1290 x 605 mm
-
Gesamtgewicht: 89 kg
Hersteller: WOLF GmbH
Artikelnummer: 8615761
CE-Identnummer: CE-0085DL0121
Downloads
| Wartungsanleitung.pdf | Informationen zur Wartung des Artikels |
| Montageanleitung.pdf | Installationshinweise für Handwerker |
| ErP Label.pdf | Energielabel als Energieverbrauchskennzeichnung |
| Instruktionen.pdf | Bedienungsanleitung des Artikels |
| Datenblatt.pdf | Technische Details zum Artikel |
| Planungsanleitung.pdf | Informationen zur Planung und Ausschreibung |
Ersatzteile
Für diesen Artikel, gibt es keine Ersatzteile.
Set-Artikel
Für diesen Artikel, gibt es kein Artikel-Set.
| Anschluss Kraftstoff: | Außengewinde |
|---|---|
| Anschluss Rücklauf: | Außengewinde |
| Anschluss Vorlauf: | Außengewinde |
| Batteriekennzeichnung Kennzeichen: | nein |
| Bei Lieferung komplett zusammengebaut: | ja |
| Bemessungsspannung: | 0-230 V |
| Betrieb als offene (Luftzufuhr) Ausführung möglich: | ja |
| Breite: | 566 mm |
| Brennerregulierung hoch/niedrig: | nein |
| Brennerregulierung modulierend: | ja |
| ECHA-DB Kennzeichen: | nein |
| ERP jahresz. Raumheizung: | A |
| Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): | 89 % |
| Eingebaute Pumpenschaltung: | nein |
| Eingebaute Zirkulationspumpe: | nein |
| Eingebaute Zugunterbrechung: | nein |
| Eingebauter Füll-/Entleerungshahn: | ja |
| Eingebauter witterungsanhängiger Regler: | nein |
| Eingebautes Ausdehnungsgefäß: | nein |
| Eingebautes Manometer: | ja |
| Eingebautes Überdruckventil: | nein |
| Einstellbare Heizleistung: | ja |
| Elektronsiche Entzündung: | ja |
| Energieeffizienzklasse: | A |
| Für Heizöl Klasse I: | nein |
| Für Heizöl Klasse II: | nein |
| Gasprüfung HR: | nein |
| Gasprüfung NZ: | nein |
| Gasprüfung VR: | nein |
| Gaszulassung SV: | nein |
| Geeignet für Butan: | nein |
| Geeignet für Erdgas: | ja |
| Geeignet für Methan: | nein |
| Geeignet für Propan: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Geschlossene Ausführung: | ja |
| Höhe: | 1.290 mm |
| Kondensatanschluss: | sonstige |
| Kondensierend: | nein |
| Kontrollsignal 0-10V: | nein |
| Kontrollsignal OpenTherm: | nein |
| Kontrollsignal an/aus: | nein |
| Kontrollsignal hoch/niedrig: | nein |
| Material Wärmetauscher: | Aluminium |
| Max. Gasvordruck: | 25 mbar |
| Max. Zulauftemperatur (Arbeitstemperatur): | 90 °C |
| Max. zulässiger Betriebsdruck: | 3 bar |
| Medium: | Wasser |
| Min. Arbeitsdruck: | 1 bar |
| Min. Gasvordruck: | 18 mbar |
| Min. Rücklauftemperatur: | 5 °C |
| Nenndurchmesser Kanal Luftzufuhr: | 125 mm |
| Nenndurchmesser Kanal Rauchgasabfuhr: | 80 mm |
| Nenndurchmesser Kondensat: | 1 Zoll (25) |
| Nenndurchmesser Kraftstoff: | 1/2 Zoll (15) |
| Nenndurchmesser Rücklauf: | 1 1/2 Zoll (40) |
| Nenndurchmesser Zufuhr: | 1 1/2 Zoll (40) |
| Nennlast oberer Wert: | 17 kW |
| Nennlast unterer Wert: | 3 kW |
| Nennleistung 50-30 °C: | 19 kW |
| Nennleistung 80-60 °C: | 17 kW |
| Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): | 17 kW |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| SEER (saisonale Energieeffizienzquote) bei durchschnittlichen Bedingungen: | 94 % |
| Tiefe: | 605 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Umbauset erforderlich: | ja |
| Wasserseitiger Widerstand bei dT 20 °C: | 120 kPa |
| Werkstoffgüte: | sonstige |
| Wirkungsgrad: | 1 % |
| Ölvorheizung: | nein |
