Wolf Kühlmodul BKM für passive Kühlung

Wolf Kühlmodul BKM 9146073 für passive Kühlung mit BWS-1 Sole/Wasser-Wärmepumpe

Mit dem Wolf Kühlmodul BKM für passive Kühlung, Bestell-Nr. 9146073, lässt sich eine geeignete Wolf BWS-1 Sole/Wasser-Wärmepumpe mit Erdsonde um eine sommerliche Kühlfunktion erweitern. Das hydraulisch und regelungstechnisch abgestimmte Modul nutzt die vergleichsweise niedrigen Temperaturen des Erdreichs, um Wohnräume oder geeignete Nutzflächen energiesparend zu temperieren.

Das Wolf BKM Kühlmodul enthält bereits wesentliche Komponenten für die hydraulische Einbindung und Steuerung der passiven Kühlung. Dazu gehören unter anderem ein Edelstahl-Plattenwärmetauscher, ein 3-Wege-Mischer, ein Mischermodul, ein Umschaltventil, ein Temperaturfühler sowie ein Taupunktwächter. Dadurch eignet sich das Modul besonders für Anlagenbetreiber, Fachhandwerker und Planer, die eine technisch abgestimmte Lösung für eine bestehende oder geplante Wolf Wärmepumpenanlage suchen.

Ihre Vorteile mit dem Wolf Kühlmodul BKM

• Passive Kühlung mit vorhandener Erdsonde: Nutzt die niedrigen Erdtemperaturen zur sommerlichen Temperierung des Gebäudes.
• Passend für Wolf BWS-1: Für die Kombination mit einer Wolf Sole/Wasser-Wärmepumpe BWS-1 und einer geeigneten Erdsondenanlage vorgesehen.
• Hohe Kühlleistung: Technischer Leistungswert von bis zu 19 kW bei B5/W20.
• Komplette Systemlösung: Wichtige Komponenten für Hydraulik, Regelung und Taupunktschutz sind bereits enthalten.
• Robuster Edelstahl-Wärmetauscher: Plattenwärmetauscher aus korrosionsbeständigem Edelstahl 1.4404 V4A.
• Diffusionsdicht gedämmt: Die isolierten hydraulischen Bauteile unterstützen einen zuverlässigen Kühlbetrieb.
• Regelung über den Wärmepumpenmanager: Einbindung in die vorhandene Regelung der Wolf Sole/Wasser-Wärmepumpe.
• Kompakte Bauform: Für eine platzsparende Montage im geeigneten Technik- oder Aufstellraum.

Passive Kühlung mit der Wolf BWS-1 Wärmepumpe

Bei der passiven Kühlung wird die im Erdreich vorhandene niedrige Temperatur genutzt, ohne dass die Wärmepumpe wie bei einer aktiven Kühlung einen klassischen Kältekreislauf betreiben muss. Das Kühlmodul verbindet dafür die Wärmequellenanlage mit dem Heiz- und Kühlkreis des Gebäudes.

Die Wärme aus den Räumen wird über geeignete Flächenheiz- oder Kühlsysteme aufgenommen und über den Wärmetauscher an den Solekreis abgegeben. Die Erdsonde führt diese Wärme anschließend in das Erdreich ab. Das Gebäude wird dadurch angenehm temperiert, während im Vergleich zu einer aktiven Kühlung nur vergleichsweise wenig elektrische Energie für Pumpen, Ventile und Regelung benötigt wird.

Das Wolf BKM Kühlmodul ist damit eine interessante Erweiterung für Gebäude, in denen bereits eine Wolf BWS-1 Sole/Wasser-Wärmepumpe mit Erdsonde vorhanden ist oder eine entsprechende Anlage geplant wird.

Für welche Anlagen ist das Wolf Kühlmodul geeignet?

Das Wolf Kühlmodul BKM ist laut Produktbeschreibung für die Kombination mit folgenden Anlagenkomponenten vorgesehen:

• Wolf Sole/Wasser-Wärmepumpe BWS-1
• Erdsonde beziehungsweise geeignete geothermische Wärmequelle
• Geeigneter Heiz- und Kühlkreis, beispielsweise über entsprechend ausgelegte Flächenheizungen
• Wolf Wärmepumpenmanager zur Regelung und Ansteuerung des Kühlbetriebs

Vor dem Kauf sollte geprüft werden, ob die vorhandene BWS-1 Wärmepumpe, die Anlagenhydraulik, der Wärmepumpenmanager und die geplanten Kühlflächen mit dem Modul kompatibel sind. Besonders bei älteren Anlagen können Baujahr, Gerätekonfiguration und Regelungsversion entscheidend sein.

Hydraulischer Aufbau und hochwertige Materialien

Das Herzstück des Wolf Kühlmoduls bildet ein diffusionsdicht isolierter Plattenwärmetauscher aus Edelstahl 1.4404 V4A. Über ihn wird die Wärme zwischen dem Solekreis und dem Heiz- beziehungsweise Kühlkreis übertragen. Die integrierte Tauchhülse ermöglicht die Aufnahme eines geeigneten Temperaturfühlers.

Die hydraulischen Komponenten sind diffusionsdicht wärmegedämmt. Diese Dämmung ist im Kühlbetrieb besonders wichtig, da kalte Leitungen und Bauteile andernfalls Feuchtigkeit aus der Umgebungsluft anziehen können. Die robuste Verkleidung aus ABS-Kunststoff schützt die innenliegenden Komponenten und sorgt für eine kompakte, aufgeräumte Installation.

Regelung über den Wolf Wärmepumpenmanager

Die Steuerung des Kühlmoduls erfolgt über den Wärmepumpenmanager der Wolf BWS-1 Sole/Wasser-Wärmepumpe. Dadurch lässt sich der Kühlbetrieb in das vorhandene Wolf Regelungssystem integrieren.

Ein mitgelieferter Temperaturfühler erfasst die Kühlwasser-Vorlauftemperatur und wird über ein drei Meter langes Kabel mit dem Wärmepumpenmanager verbunden. Der enthaltene Mischermotor wird ebenfalls über den Wärmepumpenmanager angesteuert und ermöglicht eine bedarfsgerechte Regelung der Vorlauftemperatur.

Der verbaute 3-Wege-Messingmischer DN 32 mit einem kvs-Wert von 18 ist bei Nullstellung tropfdicht ausgeführt. Der zugehörige Mischermotor arbeitet mit 230 VAC und 50 Hz und verfügt über ein vier Meter langes Anschlusskabel.

Taupunktwächter für einen sicheren Kühlbetrieb

Bei einer Flächenkühlung darf die Oberflächentemperatur nicht unter den Taupunkt der Raumluft fallen. Andernfalls kann sich Kondenswasser an Rohren, Verteilern oder gekühlten Flächen bilden.

Das Wolf Kühlmodul BKM ist deshalb mit einem Taupunktwächter ausgestattet. Dieser unterstützt die Überwachung des Kühlbetriebs und trägt dazu bei, kritische Betriebszustände beziehungsweise unerwünschte Kondensatbildung zu vermeiden.

Für einen zuverlässigen Betrieb müssen zusätzlich die Anlagenregelung, die Vorlauftemperatur, die Raumluftfeuchtigkeit und die Auslegung der Kühlflächen fachgerecht aufeinander abgestimmt werden.

Kühlleistung des Wolf BKM Kühlmoduls

Für das Wolf Kühlmodul wird eine Kühlleistung von 19 kW bei B5/W20 angegeben. Die zugehörigen Volumenströme betragen 2,3 m³/h und 1,9 m³/h.

Dieser Wert beschreibt die Leistung unter festgelegten Prüf- beziehungsweise Betriebsbedingungen. Die tatsächlich erreichbare Kühlleistung einer Anlage hängt jedoch unter anderem von folgenden Faktoren ab:

• Temperatur und Leistungsfähigkeit der Erdsonde
• Art und Dimensionierung der geothermischen Wärmequelle
• Temperaturdifferenz zwischen Solekreis und Kühlkreis
• Hydraulischer Abgleich und vorhandene Volumenströme
• Größe und Auslegung der angeschlossenen Kühlflächen
• Gebäudelast, Außentemperatur und Raumluftfeuchtigkeit

In der Praxis liegt die nutzbare passive Kühlleistung häufig bei etwa 30 bis 35 Prozent der Heizleistung der Wärmepumpe. Die konkrete Leistung sollte daher immer auf Grundlage der gesamten Anlage berechnet und nicht allein anhand des maximalen Modulwertes bewertet werden.

Technische Daten des Wolf Kühlmoduls BKM 9146073

• Hersteller: Wolf
• Produktbezeichnung: Kühlmodul BKM für passive Kühlung
• Bestellnummer: 9146073
• Geeignete Wärmepumpe: Wolf Sole/Wasser-Wärmepumpe BWS-1
• Wärmequelle: Erdsonde
• Kühlleistung: 19 kW bei B5/W20
• Volumenströme: 2,3 m³/h zu 1,9 m³/h
• Wärmetauscher: Edelstahl 1.4404 V4A
• Mischer: 3-Wege-Messingmischer DN 32
• kvs-Wert: 18
• Mischermotor: 230 VAC, 50 Hz
• Leistungsaufnahme Mischermotor: 0 bis 5 VA
• Anschlusskabel Mischermotor: 4 Meter
• Kabellänge Temperaturfühler: 3 Meter
• Gehäuse: Robuster ABS-Kunststoff
• Regelung: Über den Wärmepumpenmanager der Sole/Wasser-Wärmepumpe

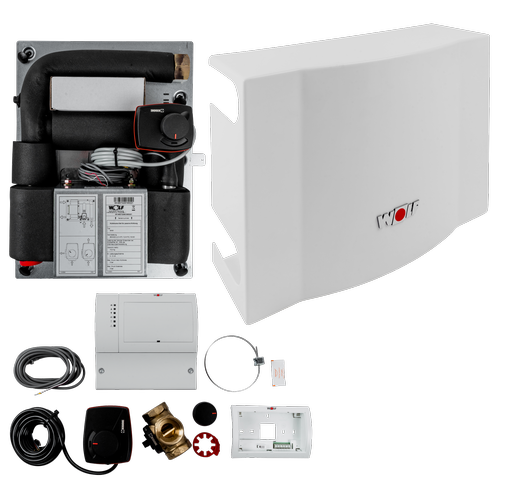

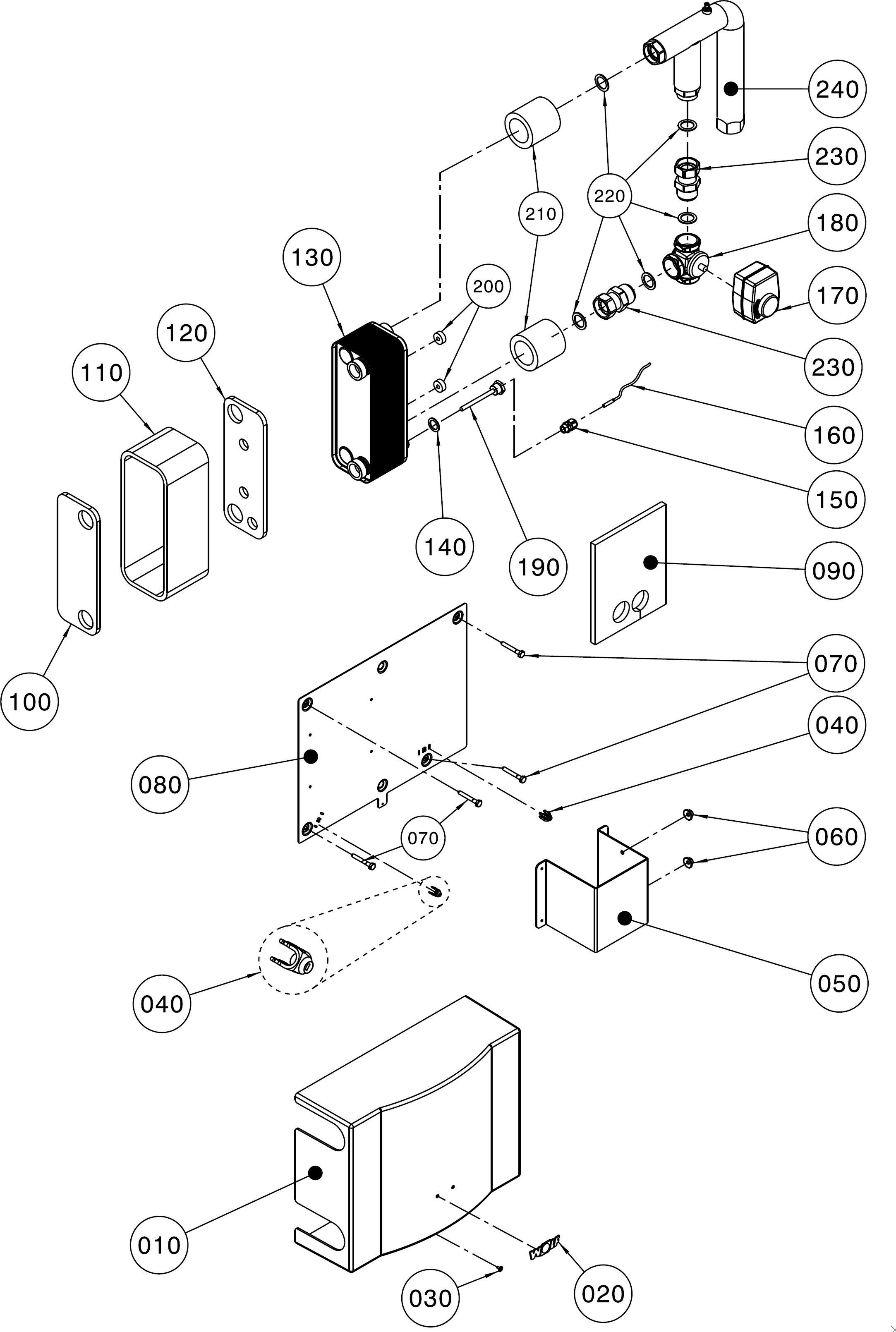

Lieferumfang

• Wolf Kühlmodul BKM für passive Kühlung
• Diffusionsdicht isolierter Plattenwärmetauscher aus Edelstahl 1.4404 V4A
• Integrierte Tauchhülse
• Wandsockel für Bedienmodul BM
• Mischermodul MM
• 3-Wege-Umschaltventil
• Taupunktwächter
• Temperaturfühler für die Kühlwasser-Vorlauftemperatur
• 3 Meter Anschlusskabel für den Temperaturfühler
• 3-Wege-Messingmischer DN 32, kvs = 18
• Mischermotor 230 VAC, 50 Hz
• 4 Meter Anschlusskabel für den Mischermotor
• Zwei BR-Schellen zur Zugentlastung
• Handentlüfter aus Messing
• Verkleidung aus robustem ABS-Kunststoff

Wann lohnt sich der Kauf des Wolf Kühlmoduls BKM?

Das Wolf Kühlmodul BKM ist besonders dann eine passende Lösung, wenn Sie eine vorhandene oder geplante Wolf BWS-1 Sole/Wasser-Wärmepumpe mit Erdsonde auch zur sommerlichen Gebäudetemperierung einsetzen möchten.

Der Kauf kann sinnvoll sein, wenn:

• bereits eine kompatible Wolf BWS-1 Wärmepumpe vorhanden ist,
• eine ausreichend dimensionierte Erdsonde genutzt wird,
• das Gebäude über geeignete Heiz- und Kühlflächen verfügt,
• eine energieeffiziente Alternative zu einer klassischen Klimaanlage gesucht wird,
• die Kühlfunktion möglichst vollständig in das vorhandene Wolf System integriert werden soll,
• ein vorkonfiguriertes Modul mit Wärmetauscher, Mischer, Fühler und Taupunktschutz bevorzugt wird.

Warum das Wolf Kühlmodul BKM kaufen?

Mit dem Wolf Kühlmodul erhalten Sie eine herstellerseitig auf die BWS-1 Wärmepumpe abgestimmte Lösung zur Einbindung einer passiven Kühlung. Im Vergleich zu einer individuell aus verschiedenen Einzelkomponenten zusammengestellten Hydraulik bietet das Modul einen klar definierten Aufbau und bereits enthaltene Regelungs-, Misch- und Sicherheitskomponenten.

Das reduziert den Aufwand bei der Zusammenstellung der benötigten Bauteile und erleichtert dem Fachbetrieb die Planung einer systemgerechten Wolf Lösung. Voraussetzung bleibt eine genaue Prüfung der vorhandenen Anlage und eine fachgerechte hydraulische sowie elektrische Installation.

Montage- und Bestellhinweis

Die Montage und Inbetriebnahme des Kühlmoduls sollte ausschließlich durch einen qualifizierten Heizungs- oder Kältefachbetrieb erfolgen. Passive Kühlsysteme müssen hydraulisch abgeglichen und hinsichtlich Taupunkt, Volumenstrom, Soletemperatur, Kühlflächen und Regelung korrekt geplant werden.

Bitte prüfen Sie vor der Bestellung insbesondere:

• die genaue Modellbezeichnung Ihrer Wolf BWS-1 Wärmepumpe,
• die Kompatibilität des vorhandenen Wärmepumpenmanagers,
• die Ausführung und Dimensionierung der Erdsonde,
• die hydraulischen Anschlüsse und verfügbaren Volumenströme,
• die Eignung der vorhandenen Heizflächen für den Kühlbetrieb,
• die aktuellen Montage-, Planungs- und Herstellerunterlagen von Wolf.

Bei Unsicherheiten sollte die Bestellnummer 9146073 vor dem Kauf mit den Geräte- und Anlagendaten abgeglichen werden. So vermeiden Sie Fehlbestellungen und stellen sicher, dass das Wolf Kühlmodul zur vorhandenen Wärmepumpenanlage passt.

FAQ – häufige Fragen zum Wolf Kühlmodul BKM

Für welche Wärmepumpe ist das Wolf Kühlmodul BKM 9146073 geeignet?

Das Wolf Kühlmodul BKM mit der Bestellnummer 9146073 ist laut Produktbeschreibung für die Kombination mit der Wolf Sole/Wasser-Wärmepumpe BWS-1 und einer Erdsonde vorgesehen. Da keine weiteren Wärmepumpenbaureihen ausdrücklich genannt werden, sollten andere Modelle nicht ohne vorherige Prüfung angeschlossen werden. Vor der Bestellung müssen die genaue Gerätebezeichnung, der Wärmepumpenmanager, die hydraulischen Anschlüsse und die Herstellerfreigabe kontrolliert werden.

Wie funktioniert die passive Kühlung mit einer Sole/Wasser-Wärmepumpe?

Bei der passiven Kühlung wird die niedrige Temperatur des Erdreichs genutzt, um Wärme aus dem Gebäude abzuführen. Ein Wärmetauscher überträgt die Wärme aus dem Heiz- und Kühlkreis auf den Solekreis der Erdsonde. Der Verdichter der Wärmepumpe muss dabei in der Regel nicht wie im aktiven Kühlbetrieb arbeiten. Elektrische Energie wird hauptsächlich für Umwälzpumpen, Mischer, Ventile und Regelung benötigt.

Kann das Wolf Kühlmodul eine Klimaanlage ersetzen?

Das hängt vom Gebäude und vom gewünschten Kühlkomfort ab. Eine passive Kühlung dient in erster Linie der sanften Temperierung und kann die Raumtemperatur an warmen Tagen reduzieren. Sie erreicht üblicherweise nicht die schnelle oder starke Kühlleistung einer aktiv arbeitenden Klimaanlage. Dafür arbeitet sie bei geeigneter Anlagenplanung besonders energieeffizient und ohne separate Innengeräte in den Räumen.

Welche Heizflächen können für die passive Kühlung genutzt werden?

Besonders geeignet sind großflächige Systeme wie Fußboden-, Wand- oder Deckenkühlungen, sofern sie für den Kühlbetrieb geplant und geregelt wurden. Klassische Heizkörper sind aufgrund ihrer kleinen Übertragungsfläche und der Kondensationsgefahr in der Regel nicht für eine wirkungsvolle passive Kühlung ausgelegt. Die Eignung der vorhandenen Flächen muss durch einen Fachbetrieb geprüft werden.

Welche Kühlleistung bietet das Wolf Kühlmodul BKM?

Für das Modul wird eine Kühlleistung von 19 kW bei B5/W20 angegeben. Dieser Wert gilt unter definierten Bedingungen und entspricht nicht automatisch der in jedem Gebäude verfügbaren Kühlleistung. In der Praxis wird die Leistung häufig durch die Erdsonde, die Soletemperatur, die angeschlossenen Kühlflächen und die hydraulische Auslegung begrenzt. Als Orientierung werden etwa 30 bis 35 Prozent der Wärmepumpenheizleistung genannt.

Warum ist ein Taupunktwächter bei passiver Kühlung wichtig?

Sinkt die Oberflächentemperatur eines gekühlten Bauteils unter den Taupunkt der Raumluft, kann sich Kondenswasser bilden. Der im Wolf Kühlmodul enthaltene Taupunktwächter unterstützt die Überwachung dieses kritischen Bereichs. Für einen sicheren Betrieb müssen dennoch die Vorlauftemperatur, die Luftfeuchtigkeit, die Kühlflächen und die Regelung fachgerecht aufeinander abgestimmt werden.

Sind alle benötigten Bauteile für die Kühlung im Lieferumfang enthalten?

Das Wolf Kühlmodul enthält bereits zahlreiche zentrale Komponenten. Dazu gehören unter anderem der Edelstahl-Plattenwärmetauscher, der 3-Wege-Mischer, der Mischermotor, das Umschaltventil, das Mischermodul, der Temperaturfühler und der Taupunktwächter. Ob für die konkrete Anlage zusätzliche Pumpen, Rohrleitungen, Armaturen, Dämmungen, Fühler oder Regelungskomponenten benötigt werden, hängt jedoch von der vorhandenen Hydraulik und der individuellen Einbausituation ab.

Kann das Wolf Kühlmodul selbst eingebaut werden?

Von einem eigenständigen Einbau ohne entsprechende Fachkenntnisse ist abzuraten. Das Modul muss hydraulisch und elektrisch in die Wärmepumpenanlage integriert werden. Zusätzlich sind Volumenströme, Vorlauftemperaturen, Taupunktschutz, Solekreis und Kühlflächen korrekt einzustellen. Montage und Inbetriebnahme sollten daher durch einen qualifizierten Heizungs- oder Kältefachbetrieb erfolgen.
