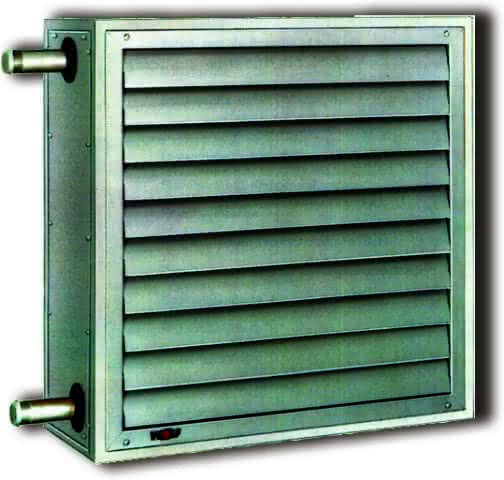

Wolf Luftheizer LH-EC100 Typ 4 -230V Wärmetauscher Kupfer-Aluminium
Produktnummer:
6523905
Hersteller:
Wolf
Herstellernummer:
6523905
EAN:
4045013231627
Zubehör
21,47 €*
UVP:
52,36 €*
182,32 €*
UVP:
358,19 €*
182,32 €*
UVP:
358,19 €*
216,24 €*
UVP:
424,83 €*
216,24 €*
UVP:
424,83 €*
234,41 €*
UVP:
460,53 €*
311,94 €*
UVP:
612,85 €*
Regulärer Preis:
5.920,25 €
(49.1% gespart)
3.013,41 €*
%
Inhalt:
1 Stk
Bestellware, Lieferzeit: 8-10 Werktage
Speditionsartikel
Produktinfo
Produktnummer:
6523905
Hersteller:
Wolf
Herstellernummer:
6523905
EAN:
4045013231627
Wolf Luftheizer LH-EC100 Typ 4 -230V Wärmetauscher Kupfer-Aluminium
Profilrahmenkonstruktion aus geschweißten und verzinkten Stahl-Winkelprofilen.
Verkleidung aus verzinktem Stahlblech.
Rückwand ausgeführt mit tiefgezogener Einströmdüse.
Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen.
Die beim LH-EC eingesetzten Ventilator-Einheiten mit EC-Motoren sind, im Vergleich zur Standardausführung, bei erhöhten Luftmengen besonders energiesparend und leise.
Die stufenlose Drehzahlregelung erfolgt durch ein 0-10V (DC) Signal und ist mit dem Lüftungsmodul LM2 oder alternativ mit einem stufenlosen Drehzahlsteller problemlos möglich.
Somit lässt sich die Drehzahl immer exakt an die Bedürfnisse anpassen, wobei der Motorenwirkungsgrad durch die EC-Technik über den gesamten Regelbereich hoch ist.
Schutzart IP54, Isolationsklasse B, Wicklungsschutz durch integrierte Temperaturüberwachung.
Bei den LH-EC Geräten ist sicherzustellen, dass bei stehendem Ventilator die Zufuhr des Heizmediums zum Wärmetauscher unterbrochen wird, um Überhitzungsschäden an der Motorelektronik zu vermeiden.
Wärmetauscher Cu/Al 5 Wärmetauschertypen je Luftheizertyp für Pumpenwarmwasser PWW Pumpenheißwasser PHW oder Dampf D Wärmetauscher aus Cu/Al, Sammler aus Stahl, seitlich ausziehbar Rahmen aus verzinktem Stahlblech Anschlüsse mit Zollgewinde für PWW und PHW Flansch und Gegenflansch für Dampf Wichtiger Hinweis: Um die Wärmeleistung übertragen zu können, sind die Wärmetauscher im Gegenstrombetrieb anzuschließen.
bei PWW oder PHW: Gewindestutzen für PN 16 bis 140° C Wasservorlauf auf Luftaustrittsseite oben/unten Wasserrücklauf auf Lufteintrittseite oben/unten Anschlussseite in Luftrichtung rechts/links bei Dampf: mit Flansch und Gegenflansch bis 9 bar Sattdampf Dampfanschluss oben Kondensatrücklauf unten Anschlussseite in Luftrichtung nur links Anschlussmaße
Technische Daten:
Luftrichtung horizontal
Volumenstrom max.: 8200m³/h
DreHzahl max.: 900 1/min
Max. Heizleistung: 191,8kW
Schalldruckpegel: 56dBA in 5m Entf.
Motorleistung max.: 0,580kW
Stromaufnahme max.: 2,7A
Wärmetauscher:
Anschlüsse: 1½"
Elektroanschluss: 230V/50Hz
Schutzart: IP54
Abmessungen:(BxHxT): 1000x1000x300mm
Gewicht: 88kg
Fabrikat: WOLF GmbH
Artikel-Nummer: 6523905
| Abmessungen | 1150 × 1080 × 510 mm |
|---|---|
| Gewicht | 98 kg |
| Anschluss: | Außengewinde konisch (NPT) |
| Anschlussspannung: | 230-230 V |
| Anzahl der Phasen: | 1 |
| Batteriekennzeichnung Kennzeichen: | nein |
| Breite: | 1.000 mm |
| ECHA-DB Kennzeichen: | nein |
| Einstellbare Induktion in der Abluft: | nein |
| Freie Abluft: | ja |
| Geeignet für Bodenbefestigung: | nein |
| Geeignet für Indachbefestigung: | nein |
| Geeignet für Wandmontage: | ja |
| Gefahrgut Kennzeichen: | nein |
| Gefahrstoff Kennzeichen: | nein |
| Gewicht inklusive Füllung: | 98 kg |
| Höhe: | 1.000 mm |
| Luftdurchsatz: | 0-8200 m³/h |
| Lüftertyp: | axial |
| Material Wärmetauscher: | Aluminium/Kupfer |
| Max. Arbeitsdruck: | 1.600 bar |
| Max. Wurf horizontal: | 27 m |
| Max. Wurf vertikal: | 7 m |
| Max. elektrische Leistungsaufnahme: | 580 VA |
| Mit Abhängung: | nein |
| Nenndurchmesser: | 1 1/2 Zoll (40) |
| Nennstrom: | 2 A |
| REACH Datum: | 2020-11-01 |
| REACH Kennzeichen: | nein |
| Schalldruckniveau in 5 Meter Höhe: | 0-56 dB(A) |
| Tiefe: | 485 mm |
| UBA-Positivliste Kennzeichen: | nein |
| Verstellbare Lamellen Abluftseite: | ja |
| Wasserinhalt: | 9 l |
| Wasserseitiger Widerstand bei dT 20 °C: | 6 kPa |
| Wärmeabgabe: | 0-85,5 kW |
| dT Heizungsluft: | 0-10 K |
