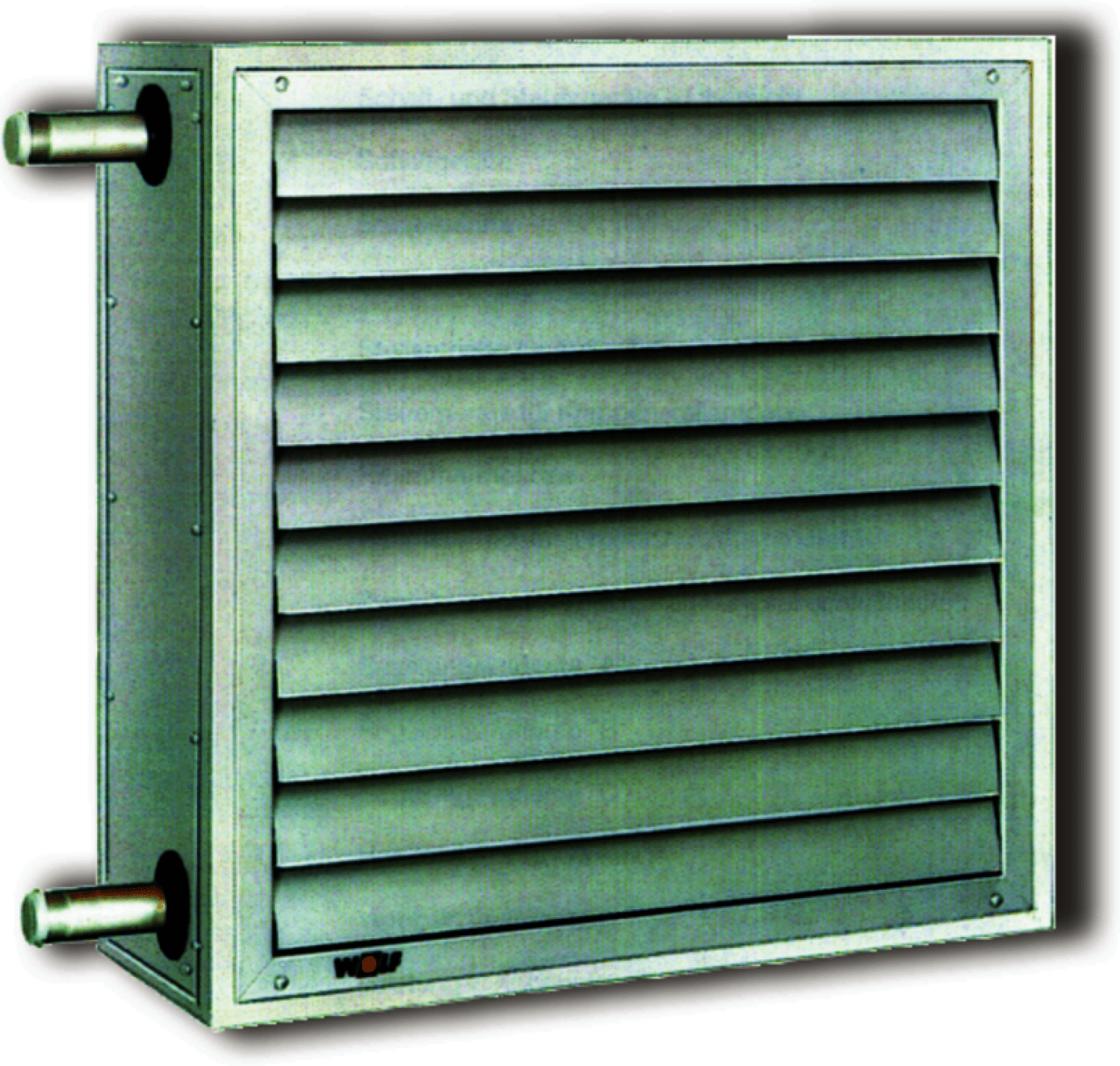

Wolf Luftheizer LH-EC25 Typ 3 -230V Wärmetauscher Kupfer-Aluminium

Wolf Luftheizer LH-EC25 Typ 3 -230V Wärmetauscher Kupfer-Aluminium, Ansicht 1 von 3

Wolf Luftheizer LH-EC25 Typ 3 -230V Wärmetauscher Kupfer-Aluminium, Ansicht 2 von 3

Wolf Luftheizer LH-EC25 Typ 3 -230V Wärmetauscher Kupfer-Aluminium, Ansicht 3 von 3

Produktnummer: 6523825

Hersteller: Wolf

Herstellernummer: 6523825

EAN: 4045013231559

Wolf Luftheizer LH-EC25 Typ 3 -230V Wärmetauscher Kupfer-Aluminium Profilrahmenkonstruktion aus geschweißten und verzinkten Stahl-Winkelprofilen. Verkleidung aus verzinktem Stahlblech. Rückwand ausgeführt mit tiefgezogener Einströmdüse. Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen. Die beim LH-EC eingesetzten Ventilator-Einheiten mit EC-Motoren sind, im Vergleich zur Standardausführung, bei erhöhten Luftmengen besonders energiesparend und leise. Die stufenlose Drehzahlregelung erfolgt durch ein 0-10V (DC) Signal und ist mit dem Lüftungsmodul LM2 oder alternativ mit einem stufenlosen Drehzahlsteller problemlos möglich. Somit lässt sich die Drehzahl immer exakt an die Bedürfnisse anpassen, wobei der Motorenwirkungsgrad durch die EC-Technik über den gesamten Regelbereich hoch ist. Schutzart IP54, Isolationsklasse B, Wicklungsschutz durch integrierte Temperaturüberwachung. Bei den LH-EC Geräten ist sicherzustellen, dass bei stehendem Ventilator die Zufuhr des Heizmediums zum Wärmetauscher unterbrochen wird, um Überhitzungsschäden an der Motorelektronik zu vermeiden. Wärmetauscher Cu/Al 5 Wärmetauschertypen je Luftheizertyp für Pumpenwarmwasser PWW Pumpenheißwasser PHW oder Dampf D Wärmetauscher aus Cu/Al, Sammler aus Stahl, seitlich ausziehbar Rahmen aus verzinktem Stahlblech Anschlüsse mit Zollgewinde für PWW und PHW Flansch und Gegenflansch für Dampf Wichtiger Hinweis: Um die Wärmeleistung übertragen zu können, sind die Wärmetauscher im Gegenstrombetrieb anzuschließen. bei PWW oder PHW: Gewindestutzen für PN 16 bis 140° C Wasservorlauf auf Luftaustrittsseite oben/unten Wasserrücklauf auf Lufteintrittseite oben/unten Anschlussseite in Luftrichtung rechts/links bei Dampf: mit Flansch und Gegenflansch bis 9 bar Sattdampf Dampfanschluss oben Kondensatrücklauf unten Anschlussseite in Luftrichtung nur links Anschlussmaße Technische Daten: Luftrichtung horizontal Volumenstrom max.: 2050m³/h DreHzahl max.: 1500 1/min Max. Heizleistung: 49,9kW Schalldruckpegel: 52dBA in 5m Entf. Motorleistung max.: 0,165kW Stromaufnahme max.: 1,35A Wärmetauscher: Anschlüsse: 1" Elektroanschluss: 230V/50Hz Schutzart: IP54 Abmessungen:(BxHxT): 500x500x300mm Gewicht: 27kg Fabrikat: WOLF GmbH Artikel-Nummer: 6523825

Abmessungen	640 × 640 × 510 mm
Gewicht	32 kg
Anschluss:	Außengewinde konisch (NPT)
Anschlussspannung:	230-230 V
Anzahl der Phasen:	1
Batteriekennzeichnung Kennzeichen:	nein
Breite:	500 mm
ECHA-DB Kennzeichen:	nein
Einstellbare Induktion in der Abluft:	nein
Freie Abluft:	ja
Geeignet für Bodenbefestigung:	nein
Geeignet für Indachbefestigung:	nein
Geeignet für Wandmontage:	ja
Gefahrgut Kennzeichen:	nein
Gefahrstoff Kennzeichen:	nein
Gewicht inklusive Füllung:	28 kg
Höhe:	500 mm
Luftdurchsatz:	0-2050 m³/h
Lüftertyp:	axial
Material Wärmetauscher:	Aluminium/Kupfer
Max. Arbeitsdruck:	1.600 bar
Max. Wurf horizontal:	15 m
Max. Wurf vertikal:	5 m
Max. elektrische Leistungsaufnahme:	165 VA
Mit Abhängung:	nein
Nenndurchmesser:	1 Zoll (25)
Nennstrom:	1 A
REACH Datum:	2020-11-01
REACH Kennzeichen:	nein
Schalldruckniveau in 5 Meter Höhe:	0-52 dB(A)
Tiefe:	410 mm
UBA-Positivliste Kennzeichen:	nein
Verstellbare Lamellen Abluftseite:	ja
Wasserinhalt:	1 l
Wasserseitiger Widerstand bei dT 20 °C:	3 kPa
Wärmeabgabe:	0-13,7 kW
dT Heizungsluft:	0-10 K

Planungsanleitung.pdf	Informationen zur Planung und Ausschreibung
Montageanleitung.pdf	Installationshinweise für Handwerker
