2.852,89 €*
% 5.604,00 €* (49.09% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Versandkostenfrei

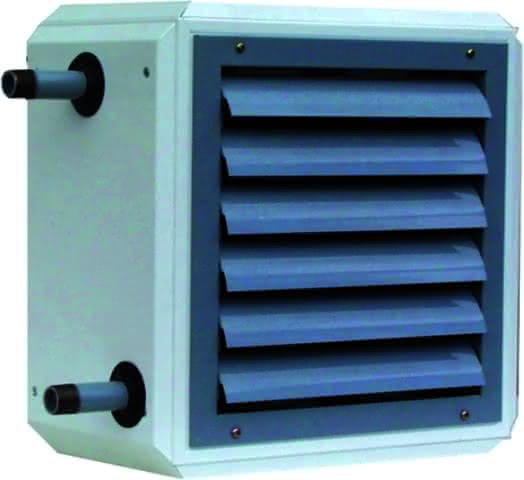

![Wolf Luftheizer TopWing TLH 100-3 Drehstrommotor 3 x 400 V Wolf Luftheizer TopWing TLH 100-3 Drehstrommotor 3 x 400 V](https://shkhelden.de/media/89/89/8b/1714491457/wob_wtlh.jpg)
Wolf Luftheizer TopWing TLH 100-3 Drehstrommotor 3 x 400 V
2.852,89 €*
% 5.604,00 €* (49.09% gespart)
Produktnummer:
6523648
Hersteller:
Wolf
Herstellernummer:
6523648
EAN:
4045013187184
Produktinformationen "Wolf Luftheizer TopWing TLH 100-3 Drehstrommotor 3 x 400 V"
Wolf Luftheizer TopWing TLH 100-3 Drehstrommotor 3 x 400 V
Luftheizer-Grundgerät für Mischluft-, Außenluft-,Umluftbetrieb für Decken- und Wandmontage.
Gehäuse aus geschweißter, verzinkter und pulverbeschichteter Profilrahmenkonstruktion.
Verkleidung aus Stahlblech, pulverbeschichtet, Farbe verkehrsweiß RAL 9016, mit erhöhter Wärmedämmung durch eingeklebte PU-Weichschaumwärmedämmung 25mm dick.
Rückwand mit tiefgezogener Einströmdüse, pulverbeschichtet, Farbe verkehrsweiß RAL 9016 Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen, pulverbeschichtet „Wolf-silber“ ähnlich RAL 9006 Als Motor-/Ventilatoreinheit kommt ein extrem leises Flügelrad zum Einsatz.
Schwingungsgedämpfte Befestigung der Motor-Ventilator-Schutzgitter-Einheit an der Rückwand Drehstrommotor 3 x 400V, 50Hz Sternschaltung: untere Drehzahl Dreieckschaltung: obere Drehzahl Einphasenwechselstrommotor 230V, 50Hz nur obere Drehzahl, niedrigere Drehzahlen mit Stufenschalter Schutzart IP54, Wärmeklasse CLF Rillenkugellager mit Sonderfettung bis -40° C.
Wicklungsschutz durch eingebaute Thermokontakte, nur wirksam in Verbindung mit einem Stufenschalter, Steuergerät oder Regelung DigiPro.
Wärmetauscher Cu/Al: Als Heizeinsatz werden großdimensionierte Register eingesetzt.
Dies hat den Vorteil, dass auch bei Niedertemperaturheizungen oder Brennwertanlagen mit Vor-/Rücklaufspreizungen von 50/40° C und maximalem Volumenstrom im Umluftbetrieb noch Ausblastemperaturen von ca. 36° C erreicht werden.
Wärmetauscher aus Cu/Al, Sammler aus Stahl, alternativ Cu, seitlich ausziehbar Gewindestutzen für PN 16 bis 140° C Wasservor-/rücklauf auf Luftaustrittseite oben/unten.
Technische Daten (Stufe 1/2):
Volumenstrom: 6000/8300m³/h
DreHzahl: 700/900 1/min
Schallleistungspegel: 69/74dBA
Schalldruckpegel: 58/63dBA
Leistungsbereich: 23,8 - 144,0kW
Wärmetauscher:
Kupfer-Aluminium PWW
Inhalt: 7,5L
Anschlüsse: R 1½"
Elektroanschluss: 400V/50Hz
Motorleistung max.: 0,76kW
Stromaufnahme max.: 1,70A
Abmessungen (BxHxT): 1040x1040x545mm
Gewicht: 88kg
Fabrikat: WOLF GmbH
Artikel-Nummer: 6523648
Anschluss: | Außengewinde konisch (NPT) |
---|---|
Anschlussspannung: | 400-400 V |
Anzahl der Phasen: | 3 |
Batteriekennzeichnung Kennzeichen: | nein |
Breite: | 1.040 mm |
ECHA-DB Kennzeichen: | nein |
Einstellbare Induktion in der Abluft: | nein |
Freie Abluft: | ja |
Geeignet für Bodenbefestigung: | nein |
Geeignet für Indachbefestigung: | nein |
Geeignet für Wandmontage: | ja |
Gefahrgut Kennzeichen: | nein |
Gefahrstoff Kennzeichen: | nein |
Gewicht inklusive Füllung: | 96 kg |
Höhe: | 1.040 mm |
Luftdurchsatz: | 0-8300 m³/h |
Lüftertyp: | axial |
Material Wärmetauscher: | Aluminium/Kupfer |
Max. Arbeitsdruck: | 1.600 bar |
Max. Wurf horizontal: | 28 m |
Max. Wurf vertikal: | 7 m |
Max. elektrische Leistungsaufnahme: | 750 VA |
Mit Abhängung: | nein |
Nenndurchmesser: | 1 1/2 Zoll (40) |
Nennstrom: | 1 A |
REACH Datum: | 2020-11-01 |
REACH Kennzeichen: | nein |
Schalldruckniveau in 5 Meter Höhe: | 0-0 dB(A) |
Tiefe: | 485 mm |
UBA-Positivliste Kennzeichen: | nein |
Verstellbare Lamellen Abluftseite: | ja |
Wasserinhalt: | 7 l |
Wasserseitiger Widerstand bei dT 20 °C: | 4 kPa |
Wärmeabgabe: | 0-69,4 kW |
dT Heizungsluft: | 0-10 K |
Für diesen Artikel, gibt es keine Download Dateien.
Für diesen Artikel, gibt es keine Ersatzteile.
Für diesen Artikel, gibt es kein Artikel-Set.
